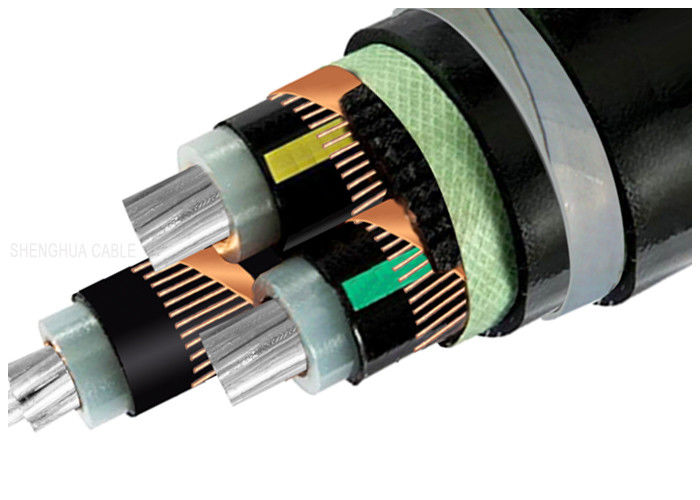

Estrutura do cabo

- Núcleo redondo de alumínio desnudo, com filamentos de acordo com a norma IEC 60228
- Camada semicondutora interna
- Isolamento do núcleo XLPE
- Código de cores de acordo com HD 308 S2
- Camada semicondutora externa
- Tela semicondutora
- Arame de cobre e fita
- Enchimento.
- Capa interna de PVC
- Armaduras de fita de aço galvanizado
- Capa exterior de PVC (vermelha ou preta)

Aplicação

Estes cabos blindados de potência são projetados para instalação ao ar livre, para enterramento direto no subsolo, na água, em canais de cabo, usinas de energia, onde podem ocorrer danos mecânicos ao cabo.

Dados técnicos

- Cabo de alimentação conforme DIN VDE 0276 parte 603, HD 620, IEC 60502, BS 6622
- Faixa de temperatura máxima de +90 °C
- Temperatura durante a instalação de 0 °C a +70 °C
- Temperatura de curto-circuito + 250 °C (até 5 segundos)
- Voltagem nominal Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (balde BS), 18/30 kV, 19/33 kV (balde BS)
- Tensões de funcionamento 3,6/6 kV = max. 7,2 kV 6/10 kV = max. 12 kV 18/30 kV = max. 36 kV
- Tensão de ensaio AC 3,6/6 kV = 11 kV até 5 min. 6/10 kV = 21 kV até 5 min. 18/30 kV = 63 kV até 5 min.
- raio de flexão mínimo, aproximadamente 15 diâmetros de cabo

Tabela da tensão, núcleos e secção transversal

O cabo com tensão nominal de categoria A é utilizado em situações que exigem uma duração de falha de aterragem não superior a 1 minuto.o tempo de duração da falha de aterragem normalmente não excede 1 hora;, o tempo máximo de duração não deve exceder 8 horas, o tempo anual de duração da falha no solo não deve exceder 125 horas, a categoria C inclui todos os sistemas previstos nas categorias A e B.

Conselhos para encomendar

Voltagem nominal

Norma de aplicação:CEI/BS/UL/GB

Número de núcleos

Tamanho do condutor $ Construção

Tipo de isolamento

Embora as armas possam ser equipadas com uma armadura, o tipo e o material da armadura devem ser indicados.

A exigência da bainha

Comprimento do cabo e requisitos de embalagem

Outro requisito
