Cabo elétrico blindado AL/XLPE/STA/PVC Condutor de alumínio trifásico Cabo de alta tensão com isolamento XLPE
Aplicativo
Usado para linhas de transmissão e distribuição de energia com tensão nominal de 35kV e abaixo.
Cabo de alimentação de alta e média tensão para aplicação estática no solo, dentro e fora de instalações, ao ar livre, em canais de cabos, na água, em condições onde os cabos não estão expostos a esforços mecânicos e esforços de tração mais pesados.
Comparado com o cabo de alimentação isolado em PVC, o cabo de alimentação xlpe possui não apenas características de excelente eletricidade, mecanismo, resistente ao calor e ao envelhecimento, resistente ao estresse ambiental e resistente à corrosão química, mas também estrutura simples, peso leve, sem restrição por queda e permissão de alta temperatura para trabalho de longo prazo.
Construção

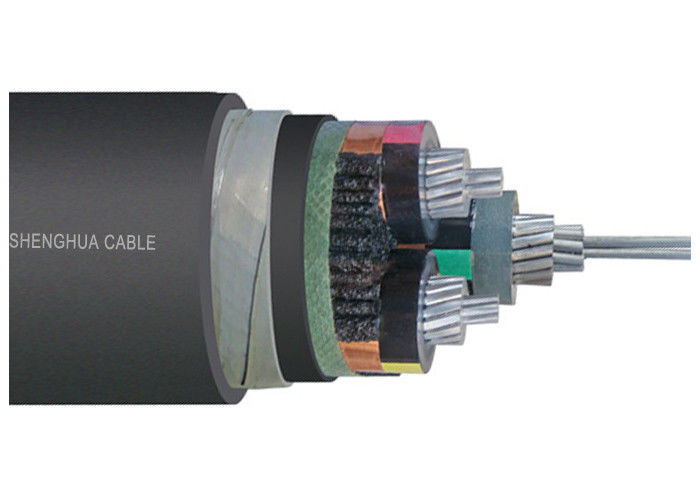

Cabo elétrico blindado AL/XLPE/STA/PVC
- Núcleo redondo de alumínio trançado de acordo com IEC 60228
- Camada semicondutora interna
- Isolamento do núcleo XLPE
- Código de cores de acordo com HD 308 S2
- Camada semicondutora externa
- Fita semicondutora
- Tela de fita de cobre
- Preenchimento
- Revestimento interno em PVC
- Armadura de fita de aço galvanizado (STA)
- Revestimento externo em PVC (vermelho ou preto)
Nome de código:
YJ: Isolamento XLPE
L: condutor de alumínio
V: bainha de PVC
32: Blindagem de fio de aço – 3 núcleos
22: Blindagem de fita de aço – 3 núcleos
72: Blindagem de fio de alumínio – 1 núcleo
62: Blindagem de fita de aço inoxidável – 1 núcleo
ZR: Resistente a chamas
| Cabo de alimentação MV (11kv 15kv 33kv) |
| Modelo e descrição Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Nº de núcleo |
Área da seção transversal do condutor (mm2) |
| isolamento xlpe |
1 núcleo 3 núcleo |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm² |
| Núcleo de cobre |
| YJV, N2XSY; cabo de alimentação com bainha de PVC |
| YJV22; fita de aço blindada, cabo de alimentação com bainha de PVC |
| YJV32, YJV42; fio de aço blindado, cabo de alimentação com bainha de PVC |
| Al Core |
| YJLV, NA2XSY; Cabo de alimentação com bainha de PVC |
| YJLV22; fita de aço blindada, cabo de alimentação com bainha de PVC |
| YJLV32, YJLV42; fio de aço blindado, cabo de alimentação com bainha de PVC |
Padrão
Internacional: IEC 60502, IEC 60228
China: GB/T 12706
Outras normas como BS, DIN e ICEA mediante solicitação
Dados técnicos:
Temperatura máxima do condutor: abaixo do normal (90ÓC), emergência (130ÓC) ou curto-circuito em condições não superiores a 5 s (250 ℃).
Min. Temperatura ambiente. 0ÓC, após a instalação e somente quando o cabo estiver em posição fixa
Min. Raio de curvatura: 15 x diâmetro externo do cabo para núcleo único
12 x cabo OD para multi-core
| Tensão de teste |
6/10kV |
[kV] |
21/5min. |
| |
12/20kV |
[kV] |
42/5 minutos. |
| |
18/30kV |
[kV] |
63/5 minutos. |
| Faixa de temperatura |
em movimento |
|
-5°C até +70°C |
| |
fixo |
|
-20°C até +70°C |
| Temperatura operacional |
curto-circuito |
°C |
250 |
| Tempo de curto-circuito |
máx. |
[seg] |
5 |
| Raio de curvatura |
min. |
x diâmetro |
15 |
| Inflamabilidade |
padrão |
|
EN 60332-1-2 |
Certificado
ISO,CE, KEMA,IEC,RoHS, CCC,P3Ce mais outros a pedido
Este produto é aplicável à linha de transmissão e distribuição de energia com tensão nominal CA (U0 / U) do sistema 3,6 / 6kV-26 / 36kV. É roteado no ar (estrutura de ponte de cabo, suporte de parede interna e bandeja) e solo (enterrado diretamente, vala de cabo, tubo etc.), respectivamente, de acordo com a diferença da estrutura da camada de proteção.
Nossos serviços
* Somos um dos maiores fabricantes de fios elétricos e cabos de alimentação na China e temos mais de 20 anos de experiência em produção e marketing.
* Aceitamos OEM. O tamanho e o material do cabo são personalizados. Seu próprio logotipo e design são bem-vindos. Produziremos de acordo com sua exigência e descrição;
* Envie-nos uma pergunta para obter mais informações sobre os produtos e lhe daremos feedback em 12 horas.
Perguntas frequentes
1. Envio:Por mar ou ar devido ao peso pesado. As amostras serão enviadas por DHL, Fedex. etc.
2. Pagamento:Aceitamos T/T, L/C, basta escolher o que você gosta
3.Prazo de entrega:Geralmente 7 a 10 dias úteis após o depósito do recebimento. De acordo com a quantidade.
4. Quantidade mínima:Geralmente nosso MOQ é de 1000 metros. amostras abaixo de 20 centímetros podem ser fornecidas gratuitamente.
