YJLV22 26/35kV 3x400SQMM Cabos elétricos blindados de alta tensão XLPE Cabos elétricos isolados de PVC revestidos
Aplicação
O cabo de alimentação isolado XLPE é utilizado na operação do sistema de transmissão e distribuição elétrica a uma tensão nominal de 0,6/1,1.8/3,3.6/6,6/6,6/10,8.7/10,8.7/15,12/20,21/35,26/35kV.
Baixa e média tensão inferior a 10 kV, alta tensão entre 10 e 35 kV.
Construção

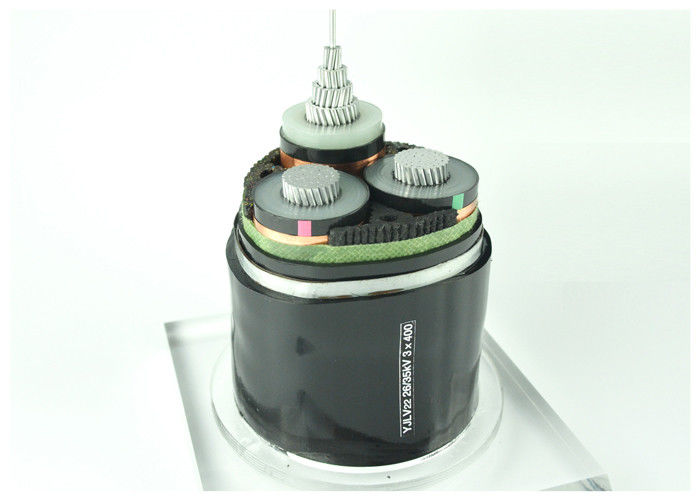

YJLV22 26/35kV 3x400SQMM Cabos elétricos blindados
1. Núcleo redondo de alumínio nu, com filamentos de acordo com a norma IEC 60228
2. camada semicondutora interna
3. Isolamento do núcleo XLPE
4Código de cores de acordo com o HD 308 S2
5. Camada semicondutora externa
6fita semicondutora
7. Ecrã de fita de cobre
8. Enchimento
9. Camada interna de PVC
10. Armaduras de fita de aço galvanizado (STA)
11. Capa exterior de PVC (vermelha ou preta)
Identificação do código:
YJ: Isolamento XLPE
L: Condutor de alumínio
V: revestimento em PVC
32Armaduras de arame de aço
22:Tipos de acero para blindagem
72: blindagem de arame de alumínio
62: Banda blindada de aço inoxidável
ZR: resistente à chama
| Tipo |
Descrição |
Voltagem nominal |
Número de núcleos |
Secção nominal ((mm2) |
Aplicações |
| YJV YJLV |
Condutor de Cu ou de Al, isolado por XLPE.Cable elétrico revestido de PVC |
0.6/1KV |
1,2,3,4 |
1.5 a 400 |
Para instalação em ambientes interiores e exteriores.O cabo de alimentação isolado LV XLPE é utilizado no sistema de transmissão e distribuição a tensões nominais U ((Um) ≤ 10KV.O cabo de alimentação isolado HV XLPE refere-se à transmissão do cabo de alimentação entre 10KV-35KVÉ capaz de suportar uma certa tração durante a instalação, mas não forças mecânicas externas. |
| 3+1 |
3 × 4 + 1 × 2,5 a 3 × 400 + 1 × 185 |
| 6/6kV |
1,3 |
25 a 500 |
| 8.7/10kV 8.7/15kV 12/20kV |
1 |
25 a 500 |
| 3 |
25 a 300 |
| 21/35kv |
1 |
50 a 500 |
| YJV22 YJLV22 |
Condutor de Cu ou Al, fita de aço isolada XLPE, cabo elétrico revestido de PVC blindado |
0.6/1KV |
3 |
1.5 a 400 |
Adequado para enterrar no solo, capaz de suportar forças mecânicas externas, mas grandes forças de tração. |
| 4 |
4 a 240 |
| 6/6kV 8,7/10kV 8,7/15kV 12/20kV |
3 |
25 a 300 |
| 21/35kv |
3 |
50 a 240 |
Dados técnicos:
Temperatura máxima do condutor: abaixo do normal (90 °C)OC), emergência (130OC) ou de curto-circuito no máximo 5 s (250°C).
Min. Temperatura ambiente 0OC, após a instalação e apenas quando o cabo estiver em posição fixa
Min. raio de curvatura: 15 x D.O. do cabo para núcleo único
12 x cabo O.D para multi-núcleo
| Tensão de ensaio |
6 / 10 kV |
[kV] |
21 / 5 minutos. |
| |
12 / 20 kV |
[kV] |
42 / 5 minutos. |
| |
18 / 30 kV |
[kV] |
63 / 5 minutos. |
| Intervalo de temperatura |
em movimento |
|
-5°C a +70°C |
| |
fixos |
|
-20°C a +70°C |
| Temperatura de funcionamento |
curto-circuito |
°C |
250 |
| Tempo de curto-circuito |
- O máximo. |
[sec] |
5 |
| Radius de curvatura |
Min. |
x diâmetro |
15 |
| Inflamabilidade |
padrão |
|
EN 60332-1-2 |
Padrão
Internacional: CEI 60502, CEI 60228
China: GB/T 12706
Outras normas, tais como BS, DIN e ICEA, mediante pedido
Certificado
ISO,CE, KEMAIEC,RoHS, CCC,P3C
e mais outros a pedido.
Este produto é aplicável às linhas de transmissão e distribuição de energia com tensão nominal AC ((U0/U) de sistema 3.6/6kV-26/36kV.e bandeja) e solo (directamente enterrado, fossa de cabos, tubos etc.) respectivamente, de acordo com a diferença da estrutura da camada de protecção.
Os nossos serviços
* Somos o maior fabricante de fios elétricos e cabos de alimentação na China e temos mais de 20 anos de experiência em produção e comercialização.
* Aceitamos OEM. O tamanho e o material do cabo são personalizados. O seu próprio logotipo e o seu próprio design são bem-vindos. Produziremos de acordo com a sua exigência e descrição;
* Por favor, envie-nos um inquérito para mais informações sobre os produtos e vamos dar-lhe feedback em 12 horas.
Perguntas frequentes
1- Envio:Por via marítima ou aérea devido ao peso pesado.
2Pagamento:Aceitamos T/T, L/C, escolha o que quiser.
3.Prazo de entrega:Geralmente 7~10 dias úteis após recebimento do depósito.
4. MOQ:Geralmente o nosso MOQ é 1000meters. amostras abaixo de 20 centímetros podem ser fornecidas livremente.
