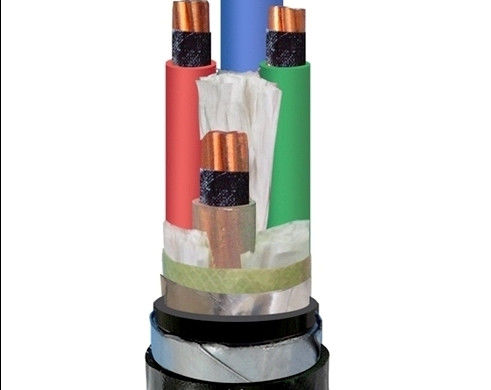

Cabo elétrico blindado de aço com fita Mica à prova de fogo CU/MICA/XLPE/STA/PVC NH-YJV22 FRC
Aplicações
Usado para edifícios altos, hospitais, teatros, centrais elétricas, túneis de metrô ou indústria petroquímica ou outros locais especiais necessários para baixo fumo, cabo limpo e seguro sem halogênio.
Construções
Voltagem nominal: 0,6/1KV
Distância de Nomenal Secção transversal:1 núcleo: 1,5 mm2 ~ 630 mm2 Núcleo múltiplo: 0,75 mm2 ~ 400 mm2
Número de núcleos:1, 2, 3, 3+1, 3+2, 3+3, 4, 4+1, 4+2, 5 e assim por diante.
Condutor: Classe 1/2 Fios de cobre simples aquecidos, sólidos ou com filamentos, com fita de mica
Isolamento:Composto XLPE ou LSZH
Blindagem:Banda de aço galvanizada
Encosto:Composto de PVC ou de LSZH
Cor do centro:vermelho, preto, azul, branco para o núcleo ativo, verde/amarelo para o núcleo de terra, laranja ou vermelho ou preto para a bainha
Max. Temperatura de funcionamento:100 metros por rolo ou tambor de madeira ou conforme exigido
Capacidade de produção:20 quilómetros/dia
MOQ:1000 metros para o tamanho pequeno, 500 metros para o tamanho grande
Padrões:
IEC 60502, 60228, 60332, 60331
DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 classe 2 (construção)
Dados técnicos:
Voltagem de ensaio 0,6/1 kV [kV] 3,5 / 5 min.
Intervalo de temperatura em movimento -5°C a +70°C
fixa de -20°C a +70°C
Temperatura de funcionamento curto-circuito 250 °C
Tempo de curto-circuito máximo [sec] 5
Radius de curvatura min. x diâmetro 15
Norma de inflamabilidade EN 60332-1-2
Certificados
CE, RoHS, CCC, KEMA e mais outros a pedido
Especificação do cabo de alimentação isolado Sioplas
| Tipo | Número de base | Tensão nominal KV |
| 0.6/1 | 1.8/3 | 3.6/6,6/6,6/10 |
| Cu Core | Al Core | Área de fabrico ((Área nominal de secção transversal) |
| YJV,YJY | - Não. | 1 | 1.5-630 | 10-630 | 10-630 |
| - Não. | YJLV, YJLY | 2.5-630 | 10-630 | 10-630 |
| YJV22, YJV23 | O número de unidades de produção é: | 10-630 | 10-630 | 10-630 |
| YJV,YJY | - Não. | 2 | 1.5-185 | 10 a 185 | 10 a 150 |
| - Não. | YJLV, YJLY | 2.5-185 | 10 a 185 | 10 a 150 |
| YJV22, YJV23 | O número de unidades de produção é: | 4-185 | 10 a 185 | 10 a 150 |
| YJV,YJY | - Não. | 3 | 1.5-400 | 10 a 185 | 10 a 300 |
| - Não. | YJLV, YJLY | 2.5-400 | 10 a 400 | 10 a 300 |
| YJV22, YJV23 | O número de unidades de produção é: | 4 a 400 | 10 a 400 | 10 a 300 |
| YJV,YJY | - Não. | 4 | 4 a 400 | 10 a 400 | - Não. |
| - Não. | YJLV, YJLY | 4 a 400 | 10 a 400 | - Não. |
| YJV22, YJV23 | O número de unidades de produção é: | 4 a 400 | 10 a 400 | - Não. |
| YJV,YJY | - Não. | 5 | 4-185 | 10 a 185 | - Não. |
| - Não. | YJLV, YJLY | 4-500 | 10 a 500 | - Não. |
| YJV22, YJV23 | O número de unidades de produção é: | 4-500 | 10 a 500 | - Não. |
| YJV,YJY | YJLV, YJLY | 3+1 | 4 a 400 | 10 a 400 | - Não. |
| YJV22, YJV23 | O número de unidades de produção é: | 4 a 400 | 10 a 400 | - Não. |
| YJV,YJY | YJLV, YJLY | 4+1 | 4-500 | 10 a 500 | - Não. |
| YJV22, YJV23 | O número de unidades de produção é: | 4-500 | 10 a 500 | - Não. |
| YJV,YJY | YJLV, YJLY | 3 + 2 | 4-500 | 10 a 500 | - Não. |
| YJV22, YJV23 | O número de unidades de produção é: | 4-500 | 10 a 500 | - Não. |
Características de funcionamento
1. Máxima temperatura de funcionamento a longo prazo do cabo isolado em PVC é de 70°C,XLPE 90°C;
2.A temperatura de instalação do cabo não deve ser inferior a 0°C;
3. A temperatura máxima de curto-circuito é:PVC não superior a 160°C,XLPE 250°C,Não superior a 5 segundos;
4.Rádio de curvatura do cabo: não inferior a 10 vezes D (D:diâmetro externo do cabo)
5Perfeita estabilidade química, resistente a ácidos, álcalis, gorduras e solventes orgânicos e retardador de chamas.
Embalagem:
Materiais:
Bateria de aço de madeira (fumigadora)
Comprimento do cabo em cada tambor: 500 m/1000 m ou de acordo com os requisitos de comprimento do cabo.
Tamanho do tambor:
De acordo com o comprimento do cabo e o tamanho do recipiente
*Para citar o preço exacto, por favor diga-nos a quantidade de comprimento de cabo necessária.
