Casa > produtos > cabo elétrico blindado >

Lugar de origem China
Marca QINGDAO YICABLE CABLE
Certificação ISO,CE,IEC,TUV,KEMA
Detalhes do produto
Nome do produto:
Cabo de Cobre XLPE
Tensão:
1kV
Condutor:
Cobre
Isolamento:
XLPE
Armadura:
Fita de aço
Tamanhos:
1.0 - 630 SQMM
Núcleos:
4 Núcleo e uma terra
Jaqueta:
PVC, PE ou LSZH
Garantia:
2 anos
Padrões:
IEC/BS/É/VDE
Destacar:

armored cable wiring

,

armoured power cable

Termos de pagamento e envio
Quantidade de ordem mínima
500 MEDIDORES
Preço
US$0.3~119/Meter
Detalhes da embalagem
Cilindros de madeira ou de aço
Tempo de entrega
Uma semana ou dois conforme a quantidade
Termos de pagamento
T/T,L/C
Habilidade da fonte
10.000 quilômetros um o mês
Descrição do produto

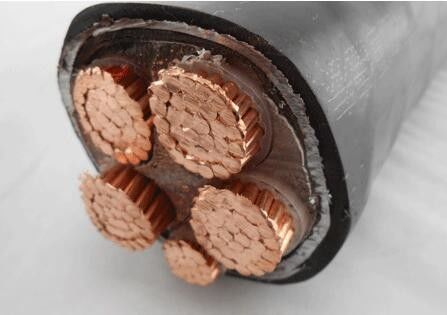

4 núcleo 185 m2 com terra 95 mm2 1kV cabo elétrico blindado fita de aço blindagem XLPE cabo de cobre

Detalhes

Código : O número de unidades de produção deve ser igual ou superior a:
Normas : TS IEC 60502, IEC 502, VDE 0271, BS 6346
Construção : 1- Condutor de cobre sólido, enrolado ou flexível
2- Isolamento XLPE (PE cruzado)
3- Blindagem por fita de aço galvanizado
4- Envoltura externa de PVC, ou PE, LSOH
Aplicação : De preferência para instalação em ambientes fechados, em canais de cabos e em instalações industriais ou
Estações de comutação, instalações subterrâneas com protecção adicional, quando:
Os danos mecânicos são inesperados.
Dados técnicos : Temperatura máxima de funcionamento 90 oC
Temperatura de curto-circuito 250 oC

YJ: Isolamento XLPE

V: revestimento em PVC

22: Banda blindada de aço galvanizado

ZR: Retardante de chama

Propriedade da técnica

1A temperatura de trabalho de longa duração é de 90°C, sofrer curtocircuito (dentro de 5 segundos), a temperatura do núcleo não pode ser superior a 250°C

2A temperatura ambiente não deve ser inferior a -10°C

3A temperatura de colocação não deve ser inferior a 0°C.

4O raio de curvatura de um núcleo único sem blindagem não deve exceder 20D, o raio de curvatura de um núcleo único com blindagem não deve exceder 15D, o raio de curvatura de três núcleos com blindagem não deve exceder 12D.

Descrição do tipo e ocasião de aplicação

YJV22 XLPE isolado, fita de aço blindada, cabo de alimentação revestido de PVC Adequado para enterrar no solo, capaz de suportar forças mecânicas externas, mas grandes forças de tração.
YJLV22 Al. Isolado, com fita de aço blindada, cabo de alimentação revestido de PVC
YJV32 Condutor de cobre, XLPE isolado, fio de aço fino blindado, cabo de alimentação revestido de PVC Aplicar em poços, água e solo, capazes de suportar a maior pressão positiva.
YJLV32 Al.Condutor, XLPE isolado, fio de aço fino blindado, cabo de alimentação revestido de PVC
YJV42 Condutor de cobre, XLPE isolado, armadura de arame de aço grosso, cabo de alimentação revestido de PVC Para colocação em poço, água subterrânea e grande diferença de nível, capaz de suportar pressão mecânica externa e força de tração moderada.
YJLV42 Al.Condutor, XLPE isolado, fio de aço grosso blindado, cabo de alimentação revestido de PVC

Normas

Internacional: IEC 60502, IEC 60228, IEC 60332

China: GB/T 12706.1-2008

Outras normas, tais como BS, DIN e ICEA, mediante pedido

tamanho da fonte:10.0000pt;mso-font-kerning:0.0000pt;" >PVC tipo ST2para IEC 60502, preto

Dados técnicos

Voltagem nominal: 0,6 / 1 kV

Temperatura máxima do condutor: abaixo do normal (90 °C)OC), emergência (130OC) ou de curto-circuito no máximo 5 s (250°C).

Min. Temperatura ambiente 0OC, após a instalação e apenas quando o cabo estiver em posição fixa

Min. raio de curvatura: 12 x excesso de carga do cabo

Certificados

CE, RoHS, CCC, KEMA e mais outros a pedido

Parâmetros técnicos

Seção transversal do condutor N.o/dia. de fios de condutor Espessura do isolamento Espessura do revestimento interno Espessura da fita de aço Espessura da bainha Aproximadamente. Aproximadamente.Peso Max. DC Resistência do condutor (20 °C) Classificação atual
mm2 pc/mm mm mm mm mm (mm) kg/km Ω /km No ar (A) No solo ((A)
4 × 4 + 1 × 2.5 1/2,25 + 1/1.38 0.7 1.0 2 x 0.2 1.5 18.4 565 4.61 34 45
4 × 6 + 1 × 4 1/2,76 + 1/2.25 0.7 1.0 2 x 0.2 1.5 19.8 692 3.08 43 57
4 × 10 + 1 × 6 7/1.38 + 1/2.8 0.7 1.0 2 x 0.2 2.0 22.8 953 1.83 60 77
4 × 16 + 1 × 10 7/1.78 + 7/1.38 0.7 1.0 2 x 0.2 2.0 25.8 1318 1.15 83 105
4 × 25 + 1 × 16 7/2.14+7/1.78 0.9 1.0 2 x 0.2 2.0 30.4 1877 0.727 105 125
4 × 35 + 1 × 16 7/2.52 + 7/1.78 0.9 1.0 2 x 0.2 2.0 34.1 2324 0.524 125 155
4 × 50 + 1 × 25 10/2,52 + 7/2.14 1.0 1.0 2 x 0.2 2.0 38.7 3415 0.387 160 185
4 × 70 + 1 × 35 14/2,52 + 7/2.52 1.1 1.2 2 x 0.2 2.5 44.2 4432 0.268 200 225
4 × 95 + 1 × 50 19/2,52 + 10/2.52 1.1 1.2 2 x 0.5 2.5 49.8 5747 0.193 245 270
4 × 120 + 1 × 70 24/2.52+14/2.52 1.2 1.2 2 x 0.5 2.5 55.4 7112 0.153 285 310
4 × 150 + 1 × 70 30/2.52+14/2.52 1.4 1.4 2 x 0.5 3.0 60.1 8556 0.124 325 345
4 × 185 + 1 × 95 37/2,52 + 19/2.52 1.6 1.4 2 x 0.5 3.0 66.9 10510 0.0991 375 390
4 × 240 + 1 × 120 48/2,52 + 24/2.52 1.7 1.6 2 x 0.5 3.5 74.8 13232 0.0754 440 450
4 × 300 + 1 × 150 61/2,52 + 30/2.52 1.8 1.7 2 x 0.5 3.5 78.4 16452 0.0601 505 515

Embalagem e Envio

Todos os cabos para exportação são bem embalados e protegidos por tambor de madeira ou tambor de madeira e aço.

O material de embalagem depende do peso e do tamanho do cabo.

As boas informações, as informações do fabricante e as informações do cliente estão firmemente impressas em cada tamanho do tambor.

Após os tambores de cabo bem embalados serem enviados para o porto marítimo, são carregados em um contentor de 20 ou 40 FT.Nenhum movimento durante o transporte marítimo.

O tamanho do contentor é escolhido de acordo com o peso total das mercadorias carregadas ou conforme exigência do cliente.
