Aplicativo:

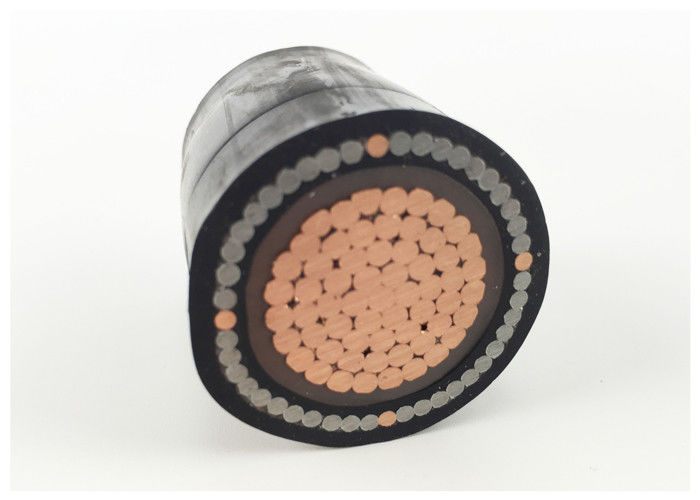

um. Utilizado em postos de transformação, blocos de manobra, usinas elétricas e plantas industriais. Cabo de alimentação de média tensão para aplicação estática no solo, dentro e fora de instalações, ao ar livre, em canais de cabos, na água, em condições onde os cabos não estão expostos a esforços mecânicos e esforços de tração mais pesados.

b. Para evitar os efeitos do impacto externo, a camada semicondutora aderente extrudada entre o condutor e o isolamento, juntamente com o condutor de cobre concêntrico, garante a restrição do campo elétrico e a resistência a descargas parciais.

c. Devido ao seu fator muito baixo de perda dielétrica, que permanece constante durante toda a sua vida útil operacional, e devido à excelente propriedade de isolamento do material XLPE, firmemente emendado longitudinalmente com tela interna e externa de material semicondutor (extrudado em um processo), o cabo tem uma alta confiabilidade operacional.

Padrões:

Internacional: IEC 60502-2, IEC 60228

China:GB/T 12706.2-2008

Outros padrões comoBS, DIN e ICEA mediante solicitação

Especificação

Dados técnicos

Temperatura máxima do condutor: abaixo do normal (90°C), emergência (130°C) ou curto-circuito não superior a 5 s (250°C) condições.

Min. Temperatura ambiente.0°C, após a instalação e somente quando o cabo estiver em uma posição fixa

Min. Raio de curvatura: 20 x diâmetro externo do cabo para cabos não blindados de núcleo único

15 x diâmetro externo do cabo para cabos blindados de núcleo único

15 x diâmetro externo do cabo para cabos não blindados multinúcleos

12 x diâmetro externo do cabo para cabos blindados multinúcleos

Certificado

ISO,CE, KEMA,IEC,RoHS, CCC,P3Ce mais outros a pedido

Pedido

Tensão nominal

Padrão de aplicação:IEC/BS/UL/GB

Número de núcleos

Tamanho do condutor $ Construção

Tipo de isolamento

Blindado ou não blindado. Se for armadura, o tipo e material da armadura

A exigência da bainha

Comprimento do cabo e requisitos de embalagem

Outro requisito

Parâmetro Técnico
