Cobre CU XLPE Cable blindado MV isolado Cable blindado com fita de aço inoxidável Cable de alimentação de alta tensão de uma fase
Alta tensãoArmaduras Cabo de alimentaçãoDetalhes do cabo de alimentação
YJ: Isolamento XLPE
V: revestimento em PVC
32Armaduras de arame de aço
22:Tipos de acero para blindagem
72: blindagem de arame de alumínio
62: Banda de blindagem de aço inoxidável
ZR: resistente à chama

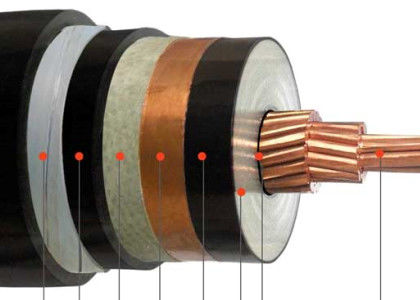

Construção
1..... de cobre nu, em filamentos
2..... camada interna de material semicondutor
3..... Isolamento do núcleo de polietileno cruzado
4..... camada exterior de material semicondutor
5..... fita semicondutora
6..... tela de fios de cobre
7..... Listas de preenchimento, fios ou papel
8..... Não tecidosTela de embalagem ou retardador de chama
9..... ExtrudidosRevestimento interno de PVC
10.... Banda blindada de aço inoxidável
11.... Envoltura geral: polivinilcloreto (PVC) ou FR-PVC, PE, LSOH
| MV ((11kv 15kv 33kv) Cabo de alimentação |
| Modelo e Descrição Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Número do núcleo |
Área da secção transversal do condutor ((mm2) |
| Isolamento xlpe |
1 núcleo 3 núcleos |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| Núcleo de Cu |
| YJV, N2XSY;cabo de alimentação revestido de PVC |
| YJV22; fita blindada de aço, cabo de alimentação revestido de PVC |
| YJV32, YJV42; fio de aço blindado, cabo de alimentação revestido de PVC |
| Al Core |
| YJLV, NA2XSY; cabo de alimentação revestido de PVC |
| YJLV22; fita blindada de aço, cabo de alimentação revestido de PVC |
| YJLV32, YJLV42; fio de aço blindado, cabo de alimentação revestido de PVC |
Aplicação
Utilizado em estações de transformadores, blocos de comutação, em centrais eléctricas e instalações industriais.em canais de cabo, na água, em condições em que os cabos não estejam expostos a tensões mecânicas e de tracção mais elevadas.
Normas
Internacional: CEI 60502-2, CEI 60228
China: GB/T 12706.2-2008
Outras normas, tais comoBS,DIN e ICEA a pedido
Dados técnicos:
| Tensão de ensaio |
6 / 10 kV |
[kV] |
21 / 5 minutos. |
| |
12 / 20 kV |
[kV] |
42 / 5 minutos. |
| |
18 / 30 kV |
[kV] |
63 / 5 minutos. |
| Intervalo de temperatura |
em movimento |
|
-20°C a +90°C |
| |
fixos |
|
-20°C a +90°C |
| Temperatura de funcionamento |
curto-circuito |
°C |
250 |
| Tempo de curto-circuito |
- O máximo. |
[sec] |
5 |
| Radius de curvatura |
Min. |
x diâmetro |
15 |
| Inflamabilidade |
padrão |
|
EN 50265-2-1 |
*) Embalagem: CUT = cabo de diferentes comprimentos no tambor ou no rolo, possível corte no comprimento desejado
Certificado
ISO,CE, KEMAIEC,RoHS, CCC,P3Ce mais outros a pedido.
Este produto é aplicável às linhas de transmissão e distribuição de energia com tensão nominal AC ((U0/U) de sistema 3.6/6kV-26/36kV.e bandeja) e solo (directamente enterrado, fossa de cabos, tubos etc.) respectivamente, de acordo com a diferença da estrutura da camada de protecção.
Embalagem e transporte
Todos os cabos para exportação são bem embalados e protegidos por tambor de madeira ou tambor de madeira e aço.Após os tambores de cabo bem embalados enviados para o Porto MarítimoTodos os tambores de cabos são firmemente fixados por cintos de segurança para garantir que não se movam durante o transporte marítimo.O tamanho do contentor é escolhido de acordo com o peso das mercadorias carregadas no total ou conforme exigência do cliente.
Serviços
* Somos o maior fabricante de fios elétricos e cabos de alimentação na China e temos mais de 20 anos de experiência em produção e comercialização.
* Aceitamos OEM. O tamanho e o material do cabo são personalizados. O seu próprio logotipo e o seu próprio design são bem-vindos. Produziremos de acordo com a sua exigência e descrição;
* Por favor, envie-nos um inquérito para mais informações sobre os produtos e vamos dar-lhe feedback em 12 horas.
