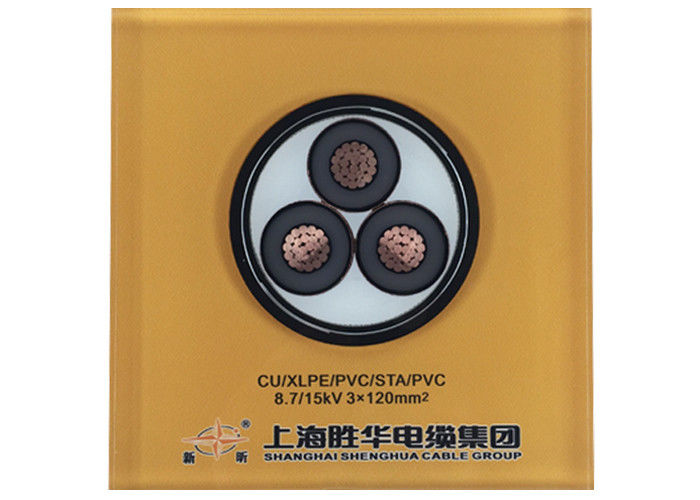

Cabo elétrico blindado do poder profissional STA 120mm2 185mm2 240mm2 300mm2
Detalhes do cabo de alimentação MV (6 a 35kv)
YJ: Isolamento XLPE
V: bainha de PVC
32: Blindagem de fio de aço – 3 núcleos
22: Blindagem de fita de aço – 3 núcleos
72: Blindagem de fio de alumínio – 1 núcleo
62: Blindagem de fita de aço inoxidável – 1 núcleo
ZR: Resistente a chamas
Construção
1 ..... cobre nu trançado
2 ..... camada interna de material semicondutor
3 ..... isolamento do núcleo de polietileno reticulado
4 ..... camada externa de material semicondutor
5 ..... fita semicondutora
6..... tela de fios de cobre
7 ..... Tira de enchimento, fio ou papel
8 ..... Não tecidoFita adesiva ou retardante de chama
9 ..... ExtrudadoCobertura interna de PVC
10 .... Fita de Aço Inoxidável Blindada
11 .... Bainha geral: cloreto de polivinila (PVC) ou FR-PVC, PE, LSOH
| Cabo de alimentação MV (11kv 15kv 33kv) |
| Modelo e descrição Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Nº de núcleo |
Área da seção transversal do condutor (mm2) |
| isolamento xlpe |
1 núcleo 3 núcleo |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm² |
| Núcleo de cobre |
| YJV, N2XSY; cabo de alimentação com bainha de PVC |
| YJV22; fita de aço blindada, cabo de alimentação com bainha de PVC |
| YJV32, YJV42; fio de aço blindado, cabo de alimentação com bainha de PVC |
| Al Core |
| YJLV, NA2XSY; Cabo de alimentação com bainha de PVC |
| YJLV22; fita de aço blindada, cabo de alimentação com bainha de PVC |
| YJLV32, YJLV42; fio de aço blindado, cabo de alimentação com bainha de PVC |
Este produto é aplicável à linha de transmissão e distribuição de energia com tensão nominal CA (U0 / U) do sistema 3,6 / 6kV-26 / 36kV. É roteado no ar (estrutura da ponte de cabo, suporte de parede interna e bandeja) e solo (enterrado diretamente, vala de cabo, tubo etc.), respectivamente, de acordo com a diferença da estrutura da camada de proteção.
Aplicativo
Utilizado em postos de transformação, blocos de manobra, usinas elétricas e plantas industriais.
Cabo de alimentação de média tensão para aplicação estática no solo, dentro e fora de instalações, ao ar livre, em canais de cabos, na água, em condições onde os cabos não estão expostos a esforços mecânicos e esforços de tração mais pesados.
Padrões
Internacional: IEC 60502-2, IEC 60228
China:GB/T 12706.2-2008
Outros padrões comoBS, DIN e ICEA mediante solicitação
Dados técnicos
- Cabo de alimentação conforme DIN VDE 0276 parte 603, HD 620, IEC 60502, BS 6622
- Faixa de temperatura máx. a +90°C
- Temperatura durante a instalação de 0 °C a +70 °C
- Temperatura de curto-circuito +250 °C (até 5 segundos)
- Tensão nominal Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- Tensões operacionais 3,6/6 kV = máx. 7,2 kV 6/10 kV = máx. 12 kV 18/30 kV = máx. 36kV
- Tensão de teste CA 3,6/6 kV = 11 kV até 5 min. 6/10 kV = 21 kV até 5 min. 18/30 kV = 63 kV até 5 min.
- Raio de curvatura mínimo aprox. 15 diâmetro do cabo
| Tensão de teste |
6/10kV |
[kV] |
21/5min. |
| |
12/20 kV |
[kV] |
42/5 minutos. |
| |
18/30 kV |
[kV] |
63/5 minutos. |
| Faixa de temperatura |
em movimento |
|
-5°C até +70°C |
| |
fixo |
|
-20°C até +70°C |
| Temperatura operacional |
curto-circuito |
°C |
250 |
| Tempo de curto-circuito |
máx. |
[seg] |
5 |
| Raio de curvatura |
min. |
x diâmetro |
15 |
| Inflamabilidade |
padrão |
|
EN 60332-1-2
|
*) Embalagem: CUT = cabo em diferentes comprimentos em tambor ou bobina, possível corte no comprimento desejado
Certificado
ISO,CE, KEMA,IEC,RoHS, CCC,P3Ce mais outros a pedido
Tabela de tensão, núcleos e seção transversal
| Item |
Categoria A, B |
3,6/6kV |
6/10kV |
8,7/15kV |
12/20kV |
18/30kV |
21/35kV |
| Categoria A, B |
6/6kV |
8,7/10kV |
12/15kV |
18/20kV |
- |
26/35kV |
| Núcleo único |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Três núcleos |
mm2 |
25-400 |
25-400 |
35-400 |
50-400 |
50-400 |
50-400 |
O cabo com tensão nominal Categoria A é utilizado em situações que não requerem mais de 1 min. de falha de aterramento com duração. Para o cabo com tensão nominal de Categoria B, o tempo de duração da falha de aterramento normalmente não é superior a 1 hora, máx. o tempo de duração não é superior a 8 horas, o tempo anual de duração da falta à terra não deve ser superior a 125 horas, a categoria C inclui todo o sistema, exceto as categorias A e B.
EMBALAGEM E ENVIO
Todos os cabos para exportação são bem embalados e protegidos por tambor de madeira ou tambor de madeira e aço. O material de embalagem depende do peso e tamanho do cabo. Após os tambores de cabos bem embalados serem enviados ao porto marítimo, eles são carregados em contêineres de 20 pés ou contêineres de 40 pés. Todos os tambores de cabos são firmemente fixados por cinto de segurança para garantir nenhum movimento durante o frete marítimo. O tamanho do contêiner é escolhido de acordo com o peso total da mercadoria carregada ou conforme a necessidade do cliente.
