CU AL Condutor de núcleo único / 3 núcleos Cable blindado PE LSOH revestido
Construções
| Condutor |
Condutor de cobre com cadeias compactas, classe 2 de acordo com a IEC 60228 |
| Condutor de cobre sólido circular, classe 1 de acordo com a IEC 60228 |
| Conductor de cobre flexível, classe 5 de acordo com a IEC 60228 |
| Ecrã do condutor |
Semicondutores (apenas MV) |
| Isolamento |
XLPE ((polietileno cruzado) |
| Ecrã de isolamento |
Semicondutores (apenas MV) |
| Escudo metálico |
Ecrã de fita de cobre ou escudo de fio de cobre e fita de cobre (MV obrigatório, LV opcional) |
| Enchimento |
Cintas de enchimento |
| Faixa de embalagem |
Cintas de engarrafamento não tecidas ou de engarrafamento semelhantes |
| Revestimento interno |
PVC extrudido ou LSOH (apenas MV) |
| Armadura |
Armadura de fita de aço, fio de aço ou fio de alumínio opcional |
| Capa geral |
PVC, FR-PVC, PE ou LSOH |
YJ: Isolamento XLPE
V: revestimento em PVC
32: Armaduras de arame de aço
22: Blindagem por fita de aço
72: blindagem de arame de alumínio
62: Banda de blindagem de aço inoxidável
ZR: resistente à chama
MV ((6 a 35kv) Detalhes do cabo de alimentação
Este produto é aplicável às linhas de transmissão e distribuição de energia com tensão nominal AC ((U0/U) de sistema 3.6/6kV-26/36kV.e bandeja) e solo (directamente enterrado, fossa de cabos, tubos etc.) respectivamente, de acordo com a diferença da estrutura da camada de protecção.
| MV ((11kv 15kv 33kv) Cabo de alimentação |
| Modelo e Descrição Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Número do núcleo |
Área da secção transversal do condutor ((mm2) |
| Isolamento xlpe |
1 núcleo 3 núcleos |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| Núcleo de Cu |
| YJV, N2XSY;cabo de alimentação revestido de PVC |
| YJV22; fita blindada de aço, cabo de alimentação revestido de PVC |
| YJV32, YJV42; fio de aço blindado, cabo de alimentação revestido de PVC |
| Al Core |
| YJLV, NA2XSY; cabo de alimentação revestido de PVC |

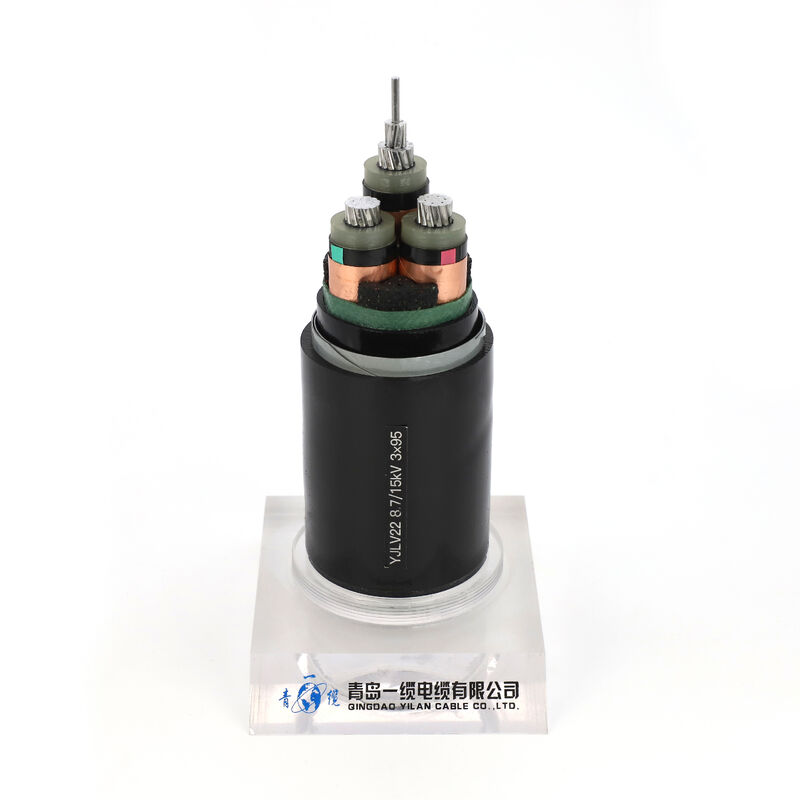

| YJLV22; fita blindada de aço, cabo de alimentação revestido de PVC |
| YJLV32, YJLV42; fio de aço blindado, cabo de alimentação revestido de PVC |
Aplicação
Utilizado em estações de transformadores, blocos de comutação, em centrais eléctricas e instalações industriais.
Cabo de alimentação de média tensão para aplicação estática no solo, dentro e fora de instalações, ao ar livre, em canais de cabo, na água,em condições em que os cabos não estejam expostos a tensões mecânicas e de tracção mais elevadas.
Normas
Internacional: CEI 60502-2, CEI 60228
China: GB/T 12706.2-2008
Outras normas, tais comoBS,DIN e ICEA a pedido
Dados técnicos
- Cabo de alimentação conforme DIN VDE 0276 parte 603, HD 620, IEC 60502, BS 6622
- Faixa de temperatura máxima de +90 °C
- Temperatura durante a instalação de 0 °C a +70 °C
- Temperatura de curto-circuito + 250 °C (até 5 segundos)
- Voltagem nominal Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (balde BS), 18/30 kV, 19/33 kV (balde BS)
- Tensões de funcionamento 3,6/6 kV = max. 7,2 kV 6/10 kV = max. 12 kV 18/30 kV = max. 36 kV
- Tensão de ensaio AC 3,6/6 kV = 11 kV até 5 min. 6/10 kV = 21 kV até 5 min. 18/30 kV = 63 kV até 5 min.
- raio de flexão mínimo, aproximadamente 15 diâmetros de cabo
| Tensão de ensaio |
6 / 10 kV |
[kV] |
21 / 5 minutos. |
| |
12 / 20 kV |
[kV] |
42 / 5 minutos. |
| |
18 / 30 kV |
[kV] |
63 / 5 minutos. |
| Intervalo de temperatura |
em movimento |
|
-5°C a +70°C |
| |
fixos |
|
-20°C a +70°C |
| Temperatura de funcionamento |
curto-circuito |
°C |
250 |
| Tempo de curto-circuito |
- O máximo. |
[sec] |
5 |
| Radius de curvatura |
Min. |
x diâmetro |
15 |
| Inflamabilidade |
padrão |
|
EN 60332-1-2
|
*) Embalagem: CUT = cabo de diferentes comprimentos no tambor ou no rolo, possível corte no comprimento desejado
Certificado
ISO,CE, KEMAIEC,RoHS, CCC,P3Ce mais outros a pedido.
Embalagem e transporte
Todos os cabos para exportação são bem embalados e protegidos por tambor de madeira ou tambor de madeira e aço.Após os tambores de cabo bem embalados enviados para o Porto MarítimoTodos os tambores de cabos são firmemente fixados por cintos de segurança para garantir que não se movam durante o transporte marítimo.O tamanho do contentor é escolhido de acordo com o peso das mercadorias carregadas no total ou conforme exigência do cliente.
