XLPE Cabos elétricos blindados isolados, Cabos blindados de arame de aço galvanizado
Descrição:
CU/XLPE/STA/PVC, CEI 60502
IEC 60502, IEC 60228,GB/T 12706.1-2008.
CE, CCC, KEMA

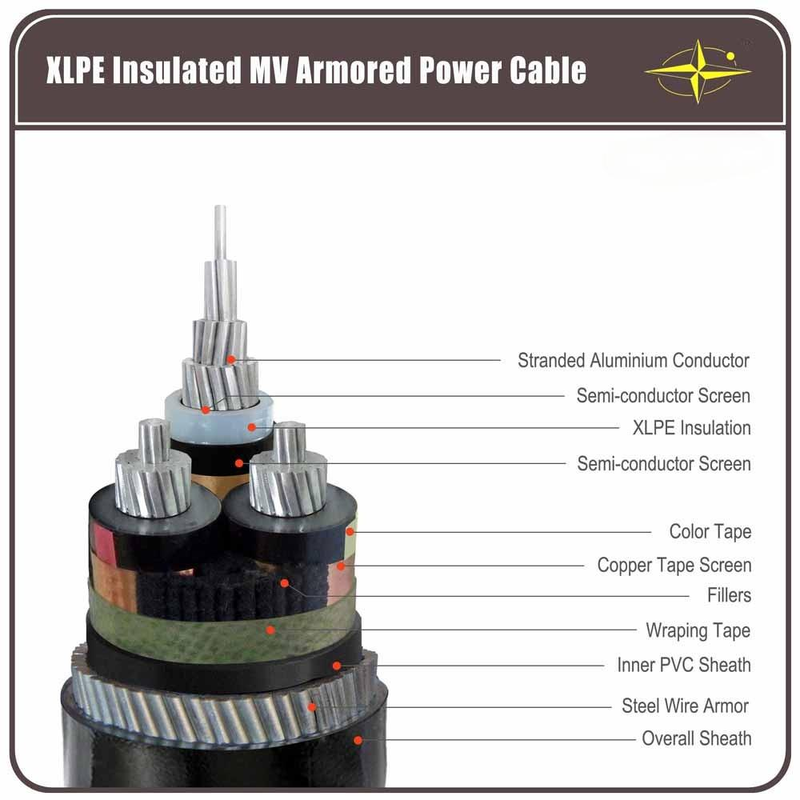

Construções
Condutor:Ccondutor de alumínio com filamentos circulares, conforme com a norma IEC 60228, classe 2
Isolamento:XLPE/A
Revestimento interno: PVC
Armaduras: Arame ou fita de aço galvanizado
Encosto:PVC tipo ST2para IEC 60502, preto
Nota:Cor do isolamento conforme normas ouexigência do cliente
Aplicações
Utilizado para a transmissão de energia e linha de distribuição com tensão nominal de 35kv e abaixo.O cabo de alimentação XLPE possui não só características de excelente electricidade, mecanismo, resistente ao calor e ao envelhecimento, resistente ao stress ambiental e à corrosão química, mas também estrutura simples, peso leve, sem restrição por queda de colocação,e de alta temperatura para trabalho a longo prazo.
Para colocação em ambientes interiores e exteriores, capaz de suportar uma certa tração durante a instalação, mas não forças mecânicas externas.Normas
Internacional:IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Outras normas, tais comoBS,DIN e ICEA a pedido
Dados técnicos
Voltagem nominal:2 a 35kV
Max..Temperatura do condutor.: normal (90°C), curtocircuito não superior a 5 s (160°Cquando a área da secção for inferior a 300 mm2, 140°Cquando a área de secção for superior a 300 mm2)
Min.. AbienteTemp.:O cabo deve ser pré-aquecido se a temperatura ambiente for inferior a 0 °C.°C
Minha.Radius de dobra:cabo de núcleo único 20(d+D)±5%
Cabos de múltiplos núcleos(d+D)±5%
Certificados
CE, RoHS, CCC, KEMA e mais outros a pedido
4 Quadro da tensão, núcleos e secção transversal
| Ponto |
Categoria A, B |
3.6/6 kV |
6/10 kV |
8.7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
| Categoria A, B |
6/6kV |
8.7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35 kV |
| Núcleo único |
mm2 |
25 a 1200 |
25 a 1200 |
35 a 1200 |
50-1200 |
50-1200 |
50-1200 |
| Três núcleos |
mm2 |
25 a 400 |
25 a 400 |
35 a 400 |
50 a 400 |
50 a 400 |
50 a 400 |
O cabo com tensão nominal de categoria A é utilizado em situações que exigem uma duração de falha de aterragem não superior a 1 minuto.o tempo de duração da falha de aterragem normalmente não excede 1 hora;, o tempo máximo de duração não deve exceder 8 horas, o tempo anual de duração da falha no solo não deve exceder 125 horas, a categoria C inclui todos os sistemas previstos nas categorias A e B.
Embalagem e Envio
Somos capazes de cumprir os mais rigorosos calendários de entrega de acordo com cada ordem de compra.O cumprimento do prazo é sempre a principal prioridade, uma vez que qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projecto e para o excesso de custos.
O cabo é fornecido em bobinas de madeira, caixas onduladas e bobinas.A marcação exigida deve ser impressa com um material à prova de intempéries nas laterais do tambor, de acordo com as exigências do cliente..
