Cobrindo interno YJV do PVC do cabo blindado subterrâneo do fio de aço galvanizado XLPE
Descrição:
CU/XLPE/STA/PVC, IEC 60502
CEI 60502, CEI 60228,GB/T 12706.1-2008.
Marcação, CCC, KEMA

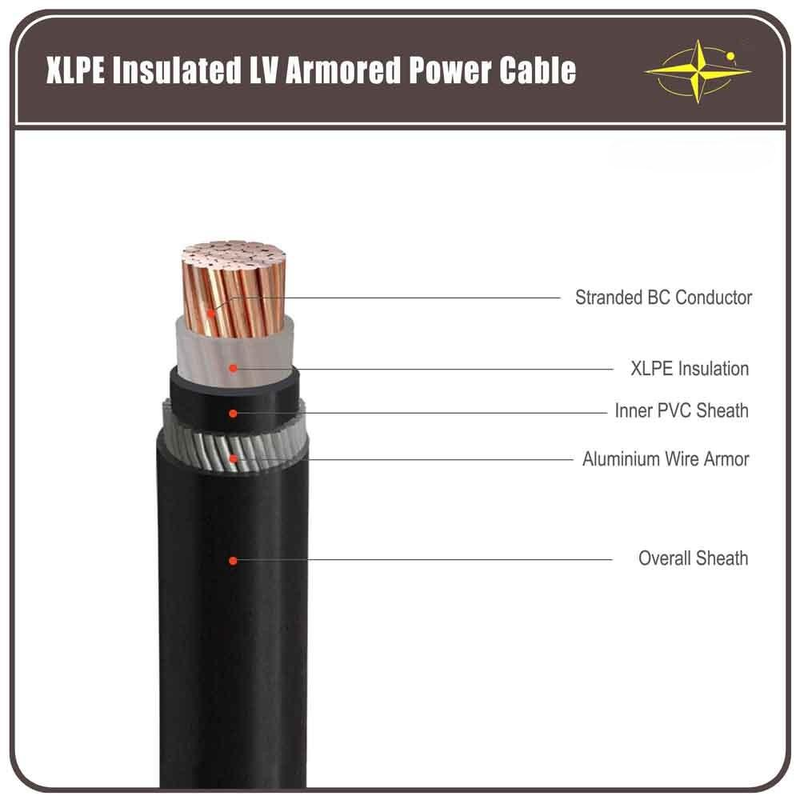

Construções
Condutor:Ccondutor de cobre trançado circular, em conformidade com IEC 60228 classe 2
Isolamento:XLPE/UM
Revestimento Interno: PVC
Armadura: Arame ou fita de aço galvanizado
Bainha:PVC tipo ST2conforme IEC 60502, preto
Observação:Cor do isolamento conforme padrões ouexigência do cliente
Aplicativos
Usado para linhas de transmissão e distribuição de energia com tensão nominal de 35kv e abaixo. Comparado com o cabo de alimentação isolado em PVC, o cabo de alimentação XLPE possui não apenas características de excelente eletricidade, mecanismo, resistente ao calor e ao envelhecimento, resistente ao estresse ambiental e resistente à corrosão química, mas também estrutura simples, peso leve, sem restrição por queda e permissão de alta temperatura para trabalho de longo prazo.
Para colocação em ambientes internos e externos. Capaz de suportar certa tração durante a instalação, mas não forças mecânicas externas.Padrões
Internacional:CEI 60502, CEI 60228
China: GB/T 12706.1-2008
Outros padrões comoBS, DIN e ICEA mediante solicitação
Dados técnicos
Tensão nominal:2-35kV
Máx..Temperatura do condutor.: normal (90°C), curto-circuito não superior a 5 s (160°Cquando área de seção abaixo de 300 mm2, 140°Cquando área de seção acima de 300 mm2)
Mínimo. UMambienteTfuncionário.:O cabo deve ser pré-aquecido se a temperatura ambiente estiver abaixo de 0°C
Min.Raio de curvatura:cabo de núcleo único 20(d+D)±5%
Cabo multinúcleo 15(d+D)±5%
Certificados
CE, RoHS, CCC, KEMA e mais outros mediante solicitação
4 Tabela de tensão, núcleos e seção transversal
| Item |
Categoria A, B |
3,6/6kV |
6/10kV |
8,7/15kV |
12/20kV |
18/30kV |
21/35kV |
| Categoria A, B |
6/6kV |
8,7/10kV |
12/15kV |
18/20kV |
- |
26/35kV |
| Núcleo único |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Três núcleos |
mm2 |
25-400 |
25-400 |
35-400 |
50-400 |
50-400 |
50-400 |
O cabo com tensão nominal Categoria A é utilizado em situações que não requerem mais de 1 min. de tempo de duração da falha de aterramento. Para o cabo com tensão nominal Categoria B, o tempo de duração da falha de aterramento normalmente não é superior a 1 hora, máx. o tempo de duração não é superior a 8 horas, o tempo anual de duração da falta à terra não deve ser superior a 125 horas, a categoria C inclui todo o sistema, exceto as categorias A e B.
Embalagem e envio
Somos capazes de atender aos mais rigorosos prazos de entrega de acordo com o pedido de compra. Cumprir o prazo é sempre a principal prioridade, pois qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projeto e para o excesso de custos.
O cabo é fornecido em bobinas de madeira, caixas de papelão ondulado e bobinas. As extremidades dos cabos são vedadas com fita autoadesiva BOPP e tampas de vedação não higroscópicas para proteger as extremidades dos cabos da umidade. A marcação exigida deve ser impressa com um material à prova de intempéries na parte externa do tambor, de acordo com a necessidade do cliente.
