CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty
  • CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty
  • CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty
  • CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty
  • CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty
CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty

CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty

Lugar de origem China
Marca QINGDAO YICABLE CABLE
Certificação ISO,CE,IEC,TUV,KEMA
Detalhes do produto
Nome do produto:
Cabo AL Blindado
Isolamento:
XLPE
Armadura:
AWA,STA
Condutor:
Al
Bainha:
PVC, PE
Núcleos:
Um núcleo
Padrão:
O IEC, BS, É, VDE
Garantia:
2 anos
Destacar:

armored cable wiring

,

armoured power cable

Termos de pagamento e envio
Quantidade de ordem mínima
500 MEDIDORES
Preço
US$0.51- US$125 / Meter
Detalhes da embalagem
Cilindros de madeira
Tempo de entrega
7 dias
Termos de pagamento
T/T,L/C
Habilidade da fonte
25.000 KMs pelo mês
Descrição do produto

Tensão média blindada do cabo elétrico do PE de CWS CTS STA 2 anos de garantia


Alta TensãoBlindado Cabo de alimentaçãoDetalhes do cabo de alimentação

YJ: Isolamento XLPE
V: bainha de PVC
32: Blindagem de fio de aço – 3 núcleos
22: Blindagem de fita de aço – 3 núcleos
72: Blindagem de fio de alumínio – 1 núcleo
62: Blindagem de fita de aço inoxidável – 1 núcleo
ZR: Resistente a chamas

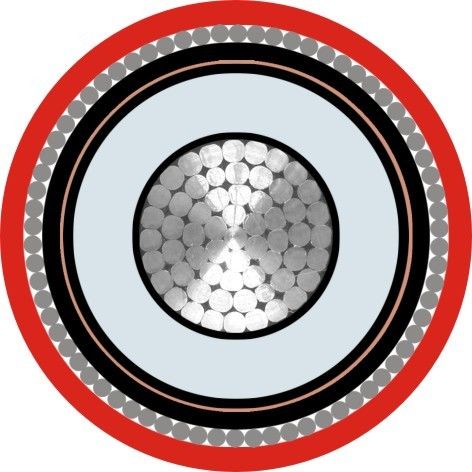

Construção


Condutor: Alumínio redondo Cu, multifio trançado compactado (RM), classe 2 acc. conforme HRN HD 383 / IEC 60228 / DIN VDE 0295
Tela interna: pele semicondutora extrudada no condutor
Isolamento: XLPE (polietileno reticulado, marca recente: PE-X) composto DIX 8 acc. para HRN HD 620 S1 ou 2XI1 acc. conforme DIN VDE 0207 dio 22
Tela externa: pele semicondutora extrudada sobre isolamento, emendada longitudinalmente com isolamento (+fita de material semicondutor)
Condutortela: fita de cobre enrolada em contra-hélice
Preenchimento: tira de enchimento, fio ou papel
Embrulho: fita de embrulho não tecida ou retardante de chama ou à prova de água
Cobertura interna: PVC extrudado
Armadura: Fio de alumínio
Bainha geral cloreto de polivinila (PVC) ou FR-PVC, PE, LSOH
Cor da bainha Preto, vermelho ou personalizado








Aplicativo


Utilizado em postos de transformação, blocos de manobra, usinas elétricas e plantas industriais. Cabo de alimentação de média tensão para aplicação estática no solo, dentro e fora de instalações, ao ar livre, em canais de cabos, na água, em condições onde os cabos não estão expostos a esforços mecânicos e esforços de tração mais pesados.




Cabo de alimentação MV (11kv 15kv 33kv)
Modelo e descrição Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV Nº de núcleo Área da seção transversal do condutor (mm2)
isolamento xlpe 1 núcleo 3 núcleo 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm²
Núcleo de cobre
YJV, N2XSY; cabo de alimentação com bainha de PVC
YJV22; fita de aço blindada, cabo de alimentação com bainha de PVC
YJV32, YJV42; fio de aço blindado, cabo de alimentação com bainha de PVC
Al Core
YJLV, NA2XSY; Cabo de alimentação com bainha de PVC
YJLV22; fita de aço blindada, cabo de alimentação com bainha de PVC
YJLV32, YJLV42; fio de aço blindado, cabo de alimentação com bainha de PVC






Padrões

Internacional: IEC 60502-2, IEC 60228
China:GB/T 12706.2-2008
Outros padrões comoBS, DIN e ICEA mediante solicitação



Dados técnicos:

Tensão de teste 6/10kV [kV] 21/5min.
  12/20 kV [kV] 42/5 minutos.
  18/30 kV [kV] 63/5 minutos.
Faixa de temperatura em movimento   -20°C até +90°C
  fixo   -20°C até +90°C
Temperatura operacional curto-circuito °C 250
Tempo de curto-circuito máx. [seg] 5
Raio de curvatura min. x diâmetro 15
Inflamabilidade padrão   EN 50265-2-1



*) Embalagem: CUT = cabo em diferentes comprimentos em tambor ou bobina, possível corte no comprimento desejado



Certificado

ISO,CE, KEMA,IEC,RoHS, CCC,P3Ce mais outros a pedido



Este produto é aplicável à linha de transmissão e distribuição de energia com tensão nominal CA (U0 / U) do sistema 3,6 / 6kV-26 / 36kV. É roteado no ar (estrutura da ponte de cabo, suporte de parede interna e bandeja) e solo (enterrado diretamente, vala de cabo, tubo etc.), respectivamente, de acordo com a diferença da estrutura da camada de proteção.




EMBALAGEM E ENVIO

Todos os cabos para exportação são bem embalados e protegidos por tambor de madeira ou tambor de madeira e aço. O material de embalagem depende do peso e tamanho do cabo. Após os tambores de cabos bem embalados serem enviados ao porto marítimo, eles são carregados em contêineres de 20 pés ou contêineres de 40 pés. Todos os tambores de cabos são firmemente fixados por cinto de segurança para garantir nenhum movimento durante o frete marítimo. O tamanho do contêiner é escolhido de acordo com o peso total da mercadoria carregada ou conforme a necessidade do cliente.



Serviços
* Somos um dos maiores fabricantes de fios elétricos e cabos de alimentação na China e temos mais de 20 anos de experiência em produção e marketing.
* Aceitamos OEM. O tamanho e o material do cabo são personalizados. Seu próprio logotipo e design são bem-vindos. Produziremos de acordo com sua exigência e descrição;
* Envie-nos uma pergunta para obter mais informações sobre os produtos e lhe daremos feedback em 12 horas.


CWS CTS STA PE Armoured Electrical Cable Medium Voltage 2 Years Warranty 0
