Lugar de origem China
Marca QINGDAO YICABLE CABLE
Certificação ISO,CE,IEC,TUV,KEMA
Detalhes do produto
Nome do produto:
Cabo blindado
Isolamento:
XLPE
Armadura:
Faixa de aço/filo
Condutor:
UC/AL
Núcleos:
1, 3
Padrão:
O IEC, BS, É, VDE
Garantia:
2 anos
amostra grátis:
Sim
Destacar:

armored electrical wire

,

armored cable wiring

Termos de pagamento e envio
Quantidade de ordem mínima
500 MEDIDORES
Preço
US$0.51 - US$125 / Meter
Detalhes da embalagem
Cilindros de madeira
Tempo de entrega
10 DIAS
Termos de pagamento
T/T,L/C
Habilidade da fonte
21.000 KMs pelo mês
Descrição do produto

MV HV Banda de Aço Cabos Elétricos Blindados 1 Núcleo / 3 Núcleos


Aplicação

Utilizado em estações de transformadores, blocos de comutação, em centrais eléctricas e instalações industriais.

Cabo de alimentação de média tensão para aplicação estática no solo, dentro e fora de instalações, ao ar livre, em canais de cabo, na água,em condições em que os cabos não estejam expostos a tensões mecânicas e de tracção mais elevadas.

Para evitar os efeitos do impacto externo, a camada semi-condutora adesiva extrudida entre o condutor e o isolamento, juntamente com o condutor de cobre concêntrico,assegura a restrição do campo elétrico e a resistência às descargas parciais.

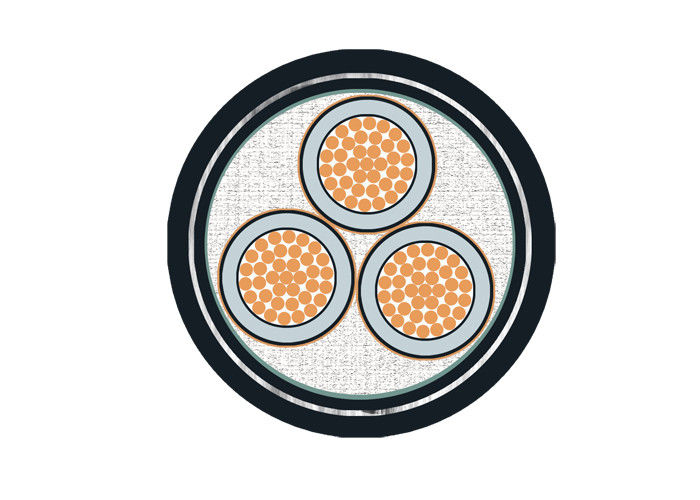

Construção

Condutor: Conductor redondo de Cu/Al, multi-filamentos compactados (RM), classe 2 conforme HRN HD 383 / IEC 60228 / DIN VDE 0295
Ecrã interno: de um diâmetro não superior a 50 mm,
Isolamento: XLPE (polietileno cruzado, marca recente: PE-X) composto DIX 8 conforme HRN HD 620 S1 ili 2XI1 conforme DIN VDE 0207 dio 22
Ecrã externo: de espessura não superior a 30 mm, mas não superior a 30 mm,
Condutorecrã: fita de cobre revestida por uma contra-hélice
Enchimento: Outros, de largura não superior a 30 cm
Embalagem: Tela de embalagem não tecida ou retardador de chama ou à prova d'água
Revestimento interno: PVC extrudido
Blindagem: Fios de aço galvanizados, fita blindada
Capa geral Cloreto de polivinil (PVC) ou FR-PVC, PE, LSOH
Cor da bainha Negro, vermelho ou personalizado


YJ: Isolamento XLPE
V: revestimento em PVC
32: Armaduras de arame de aço
22: Blindagem por fita de aço
72: blindagem de arame de alumínio
62: Banda de blindagem de aço inoxidável
ZR: resistente à chama


Normas

Internacional: CEI 60502-2, CEI 60228
China: GB/T 12706.2-2008
Outras normas, tais comoBS,DIN e ICEA a pedido

Dados técnicos

Tensão de ensaio 6 / 10 kV [kV] 21 / 5 minutos.
12 / 20 kV [kV] 42 / 5 minutos.
18 / 30 kV [kV] 63 / 5 minutos.
Intervalo de temperatura em movimento -20°C a +90°C
fixos -20°C a +90°C
Temperatura de funcionamento curto-circuito °C 250
Tempo de curto-circuito - O máximo. [sec] 5
Radius de curvatura Min. x diâmetro 15
Inflamabilidade padrão EN 50265-2-1



*) Embalagem: CUT = cabo de diferentes comprimentos no tambor ou no rolo, possível corte no comprimento desejado

Tabela da tensão, núcleos e secção transversal

Ponto Categoria A, B 3.6/6 kV 6/10 kV 8.7/15 kV 12/20 kV 18/30 kV 21/35 kV
Categoria A, B 6/6kV 8.7/10 kV 12/15 kV 18/20 kV - 26/35 kV
Núcleo único mm2 25 a 1200 25 a 1200 35 a 1200 50-1200 50-1200 50-1200
Três núcleos mm2 25 a 400 25 a 400 35 a 400 50 a 400 50 a 400 50 a 400

O cabo com tensão nominal de categoria A é utilizado em situações que exigem uma duração de falha de aterragem não superior a 1 minuto.o tempo de duração da falha de aterragem normalmente não excede 1 hora;, o tempo máximo de duração não deve exceder 8 horas, o tempo anual de duração da falha no solo não deve exceder 125 horas, a categoria C inclui todos os sistemas previstos nas categorias A e B.

Especificações do cabo de alimentação.
Modelo e Descrição Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV Número do núcleo Área da secção transversal do condutor ((mm2)
Isolamento xlpe 1 núcleo 3 núcleos 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2
Núcleo de Cu Al Core
YJV, N2XSY;cabo de alimentação revestido de PVC YJLV, NA2XSY; cabo de alimentação revestido de PVC
YJV22; fita blindada de aço, cabo de alimentação revestido de PVC YJLV22; fita blindada de aço, cabo de alimentação revestido de PVC
YJV32, YJV42; fio de aço blindado, cabo de alimentação revestido de PVC YJLV32, YJLV42; fio de aço blindado, cabo de alimentação revestido de PVC
Isolamento por PVC
Cu Core Al Core
VV ((VY);cabo de alimentação revestido de PVC ((PE) VLV ((VLY);PVC ((PE) cabos de alimentação revestidos
VV22 ((VV23); fita de aço blindada, cabo de alimentação revestido de PVC ((PE) VLV22 ((VLV23); fita de aço blindada, cabo de alimentação revestido de PVC ((PE)
VV32(VV33),VV42(VV43);cabo de alimentação blindado com arame de aço, PVC(PE) revestido VLV32(VLV33),VLV42(VLV43);cabo de alimentação blindado com arame de aço, PVC(PE)


Este produto é aplicável às linhas de transmissão e distribuição de energia com tensão nominal AC ((U0/U) de sistema 3.6/6kV-26/36kV.e bandeja) e solo (directamente enterrado, fossa de cabos, tubos etc.) respectivamente, de acordo com a diferença da estrutura da camada de protecção.



Certificado

ISO,CE, KEMAIEC,RoHS, CCC,P3Ce mais outros a pedido.


Embalagem e Envio

Todos os cabos para exportação são bem embalados e protegidos por tambor de madeira ou tambor de madeira e aço.Após os tambores de cabo bem embalados enviados para o Porto MarítimoTodos os tambores de cabos são firmemente fixados por cintos de segurança para garantir que não se movam durante o transporte marítimo.O tamanho do contentor é escolhido de acordo com o peso das mercadorias carregadas no total ou conforme exigência do cliente.

Os nossos serviços


* Somos o maior fabricante de fios elétricos e cabos de alimentação na China e temos mais de 20 anos de experiência em produção e comercialização.
* Aceitamos OEM. O tamanho e o material do cabo são personalizados. O seu próprio logotipo e o seu próprio design são bem-vindos. Produziremos de acordo com a sua exigência e descrição;
* Por favor, envie-nos um inquérito para mais informações sobre os produtos e vamos dar-lhe feedback em 12 horas.


Perguntas frequentes


P: Quanto tempo leva para obter uma cotação?
A: A maioria das cotações é devolvida dentro de 24 horas, no entanto, se for para uma construção especial, pode levar mais dias.
P: Que garantias têm os seus produtos?
R: O cabo SHAN garante que todos os nossos produtos, fios, cabos e muito mais estão livres de defeitos.Os termos específicos são os seguintes::
1Garantimos que cumpriremos os requisitos do período de garantia especificado no contrato,que as mercadorias fornecidas no âmbito da encomenda de aquisição de cabos e fios da rede de distribuição autônoma
2Nós vamos ser fabricados sob esta especificação e que os Produtos serão novos, não utilizados, dos modelos mais recentes ou atuais.Forneceremos os Produtos estritamente de acordo com os requisitos do Contrato..
3A garantia permanece válida durante doze (12) meses após a entrega e aceitação das mercadorias, ou de qualquer parte delas, no destino final indicado no CCS.ou durante dezoito (18) meses a contar da data da expedição do porto ou do local de carregamento no país de origem, consoante o período que terminar mais cedo.
4Durante o período de garantia, o comprador pode declarar directamente ao fabricante, por escrito, ou pelo agente, se houver qualquer problema na qualidade dos produtos.O fabricante procederá à reparação ou substituição num prazo razoável., e suportará todas as despesas relacionadas com este assunto.
