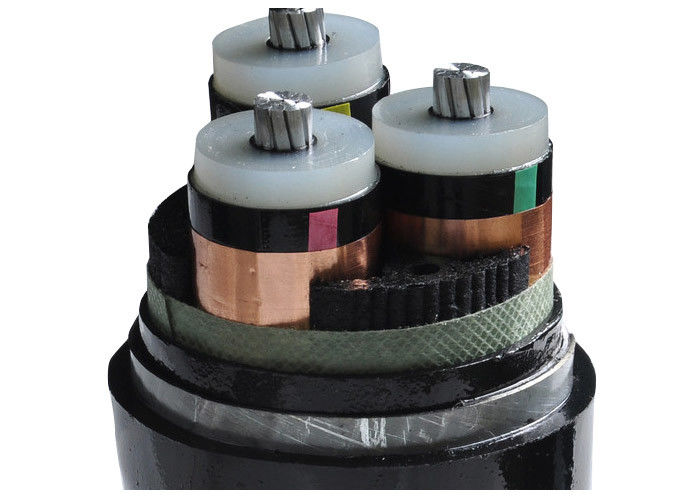

Cable elétrico blindado de aço de média tensão com 3 núcleos
Construção
Cabo elétrico isolado CU (AL)/XLPE
Isolamento de cobre (alumínio)/XLPE/Filado de aço blindado/Cabos de bainha de PVC
O cabo retardador de chama abrange todos os tipos de cabo com baixo teor de fumo, com baixo teor de halogénio, com baixo teor de fumo, sem halogénio e sem fumo, não halogenado e três classes de A, B e C.
O cabo é utilizado em sistemas de transmissão e distribuição elétrica que operam a tensão nominal de 0,6/1, 1,8/3, 3,6/6, 6/10, 8,7/10, 8,7/15, 12/20, 21/35, 18/30, 26/35KV.
O cabo de alimentação isolado XLPE tem várias vantagens face ao cabo isolado em papel e ao cabo isolado em PVC.
O cabo de alimentação XLPE tem alta resistência elétrica, resistência mecânica, resistência ao envelhecimento, resistência ao stress ambiental, corrosão antitética e é de construção simples,utilizando um funcionamento conveniente e superior de temperatura a longo prazoPode ser colocado sem restrição de queda.
Aplicação
Utilizado para linhas de transmissão e distribuição de energia com tensão nominal igual ou inferior a 35 kV.
Cabo de alimentação de alta e média tensão para aplicação estática no solo, dentro e fora de instalações, ao ar livre, em canais de cabo, na água,em condições em que os cabos não estejam expostos a tensões mecânicas e de tracção mais elevadas.
| MV ((11kv 15kv 33kv) Cabo de alimentação |
| Modelo e Descrição Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Número do núcleo |
Área da secção transversal do condutor ((mm2) |
| Isolamento xlpe |
1 núcleo 3 núcleos |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| Núcleo de Cu |
| YJV, N2XSY;cabo de alimentação revestido de PVC |
| YJV22; fita blindada de aço, cabo de alimentação revestido de PVC |
| YJV32, YJV42; fio de aço blindado, cabo de alimentação revestido de PVC |
| Al Core |
| YJLV, NA2XSY; cabo de alimentação revestido de PVC |
| YJLV22; fita blindada de aço, cabo de alimentação revestido de PVC |
| YJLV32, YJLV42; fio de aço blindado, cabo de alimentação revestido de PVC |
Padrão
Internacional: CEI 60502, CEI 60228
China: GB/T 12706
Outras normas, tais como BS, DIN e ICEA, mediante pedido
Dados técnicos:
Temperatura máxima do condutor: abaixo do normal (90 °C)OC), emergência (130OC) ou de curto-circuito no máximo 5 s (250°C).
Min. Temperatura ambiente 0OC, após a instalação e apenas quando o cabo estiver em posição fixa
Min. raio de curvatura: 15 x D.O. do cabo para núcleo único
12 x cabo O.D para multi-núcleo
| Tensão de ensaio |
6 / 10 kV |
[kV] |
21 / 5 minutos. |
| |
12 / 20 kV |
[kV] |
42 / 5 minutos. |
| |
18 / 30 kV |
[kV] |
63 / 5 minutos. |
| Intervalo de temperatura |
em movimento |
|
-5°C a +70°C |
| |
fixos |
|
-20°C a +70°C |
| Temperatura de funcionamento |
curto-circuito |
°C |
250 |
| Tempo de curto-circuito |
- O máximo. |
[sec] |
5 |
| Radius de curvatura |
Min. |
x diâmetro |
15 |
| Inflamabilidade |
padrão |
|
EN 60332-1-2 |
Certificado
ISO,CE, KEMAIEC,RoHS, CCC,P3Ce mais outros a pedido.
Este produto é aplicável às linhas de transmissão e distribuição de energia com tensão nominal AC ((U0/U) de sistema 3.6/6kV-26/36kV.e bandeja) e solo (directamente enterrado, fossa de cabos, tubos etc.) respectivamente, de acordo com a diferença da estrutura da camada de protecção.
Os nossos serviços
* Somos o maior fabricante de fios elétricos e cabos de alimentação na China e temos mais de 20 anos de experiência em produção e comercialização.
* Aceitamos OEM. O tamanho e o material do cabo são personalizados. O seu próprio logotipo e o seu próprio design são bem-vindos. Produziremos de acordo com a sua exigência e descrição;
* Por favor, envie-nos um inquérito para mais informações sobre os produtos e vamos dar-lhe feedback em 12 horas.
Perguntas frequentes
1- Envio:Por via marítima ou aérea devido ao peso pesado.
2Pagamento:Aceitamos T/T, L/C, escolha o que quiser.
3.Prazo de entrega:Geralmente 7~10 dias úteis após recebimento do depósito.
4. MOQ:Geralmente o nosso MOQ é 1000meters. amostras abaixo de 20 centímetros podem ser fornecidas livremente.
