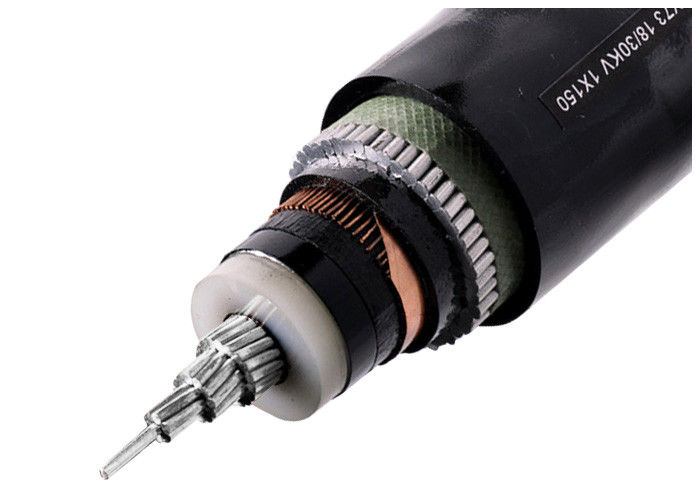

Copper Wire Shield SWA Underground Al Armored Electrical Cable Single Core XLPE Insulation High Voltag
  • Copper Wire Shield SWA Underground Al Armored Electrical Cable Single Core XLPE Insulation High Voltag
  • Copper Wire Shield SWA Underground Al Armored Electrical Cable Single Core XLPE Insulation High Voltag
Copper Wire Shield SWA Underground Al Armored Electrical Cable Single Core XLPE Insulation High Voltag

Copper Wire Shield SWA Underground Al Armored Electrical Cable Single Core XLPE Insulation High Voltag

Lugar de origem China
Marca QINGDAO YICABLE CABLE
Certificação ISO,CE,IEC,TUV,KEMA
Detalhes do produto
Tipo de produto:
Cabo Al com blindagem de fio de cobre
Tensão:
alta tensão
Condutor:
AL / Alumínio
Isolamento:
XLPE
armadura:
fio de aço
Sreen:
Fios de cobre
Núcleos:
Um único núcleo
material da bainha:
PVC/PE/LSOH
Padrões:
IEC/BS/É/VDE
Garantia:
2 anos
Destacar:

armored electrical wire

,

armoured power cable

Termos de pagamento e envio
Quantidade de ordem mínima
500 MEDIDORES
Preço
US$0.45~120 per Meter
Detalhes da embalagem
Cilindro ou aço de madeira
Tempo de entrega
10-15 dias
Termos de pagamento
T/T,L/C
Habilidade da fonte
10.000 quilômetros/mês
Descrição do produto

Escudo de fio de cobre SWA Cabo Al subterrâneo Single-Core Isolamento XLPE Cabo elétrico blindado de alta tensão

Aplicativo



Estes cabos blindados de energia são projetados para instalação ao ar livre, para enterramento direto no subsolo, na água, em dutos de cabos, centrais elétricas, onde podem ocorrer danos mecânicos ao cabo.





Estrutura do cabo


- Núcleo redondo de alumínio trançado de acordo com IEC 60228
- Camada semicondutora interna
- Isolamento do núcleo XLPE
- Código de cores de acordo com HD 308 S2
- Camada semicondutora externa
- Fita semicondutora
- Fio de cobre e tela de fita
- Preenchimento
- Revestimento interno em PVC
- Armadura de fita de aço galvanizado (STA)
- Revestimento externo em PVC (vermelho ou preto)




Dados técnicos



- Cabo de alimentação conforme DIN VDE 0276 parte 603, HD 620, IEC 60502, BS 6622
- Faixa de temperatura máx. a +90°C
- Temperatura durante a instalação de 0 °C a +70 °C
- Temperatura de curto-circuito +250 °C (até 5 segundos)
- Tensão nominal Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- Tensões operacionais 3,6/6 kV = máx. 7,2 kV 6/10 kV = máx. 12 kV 18/30 kV = máx. 36kV
- Tensão de teste CA 3,6/6 kV = 11 kV até 5 min. 6/10 kV = 21 kV até 5 min. 18/30 kV = 63 kV até 5 min.
- Raio de curvatura mínimo aprox. 15 diâmetro do cabo



Tensão de teste 6/10kV [kV] 21/5min.
  12/20 kV [kV] 42/5 minutos.
  18/30 kV [kV] 63/5 minutos.
Faixa de temperatura em movimento   -5°C até +70°C
  fixo   -20°C até +70°C
Temperatura operacional curto-circuito °C 250
Tempo de curto-circuito máx. [seg] 5
Raio de curvatura min. x diâmetro 15
Inflamabilidade padrão   EN 60332-1-2





Tabela de tensão, núcleos e seção transversal



Item Categoria A, B 3,6/6kV 6/10kV 8,7/15kV 12/20kV 18/30kV 21/35kV
Categoria A, B 6/6kV 8,7/10kV 12/15kV 18/20kV - 26/35kV
Núcleo único mm2 25-1200 25-1200 35-1200 50-1200 50-1200 50-1200
Três núcleos mm2 25-400 25-400 35-400 50-400 50-400 50-400



O cabo com tensão nominal Categoria A é utilizado em situações que não requerem mais de 1 min. de tempo de duração da falha de aterramento. Para o cabo com tensão nominal Categoria B, o tempo de duração da falha de aterramento normalmente não é superior a 1 hora, máx. o tempo de duração não é superior a 8 horas, o tempo anual de duração da falta à terra não deve ser superior a 125 horas, a categoria C inclui todo o sistema, exceto as categorias A e B.



Copper Wire Shield SWA Underground Al Armored Electrical Cable Single Core XLPE Insulation High Voltag 0



EMBALAGEM E TRANSPORTE:



Somos capazes de atender aos mais rigorosos prazos de entrega de acordo com o pedido de compra. Cumprir o prazo é sempre a principal prioridade, pois qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projeto e para o excesso de custos.

O cabo é fornecido em bobinas de madeira, caixas de papelão ondulado e bobinas. As extremidades dos cabos são vedadas com fita autoadesiva BOPP e tampas de vedação não higroscópicas para proteger as extremidades dos cabos da umidade. A marcação exigida deve ser impressa com um material à prova de intempéries na parte externa do tambor, de acordo com a necessidade do cliente.





Perguntas frequentes



1. Envio:Por mar ou ar devido ao peso pesado. As amostras serão enviadas por DHL, Fedex. etc.

2. Pagamento:Aceitamos T/T, L/C, basta escolher o que você gosta

3.Prazo de entrega:Geralmente 7 a 10 dias úteis após o depósito do recebimento. De acordo com a quantidade.

4. Quantidade mínima:Geralmente nosso MOQ é de 1000 metros. amostras abaixo de 20 centímetros podem ser fornecidas gratuitamente.





Nossos serviços



* Somos um dos maiores fabricantes de fios elétricos e cabos de alimentação na China e temos mais de 20 anos de experiência em produção e marketing.

* Aceitamos OEM. O tamanho e o material do cabo são personalizados. Seu próprio logotipo e design são bem-vindos. Produziremos de acordo com sua exigência e descrição;

* Envie-nos uma pergunta para obter mais informações sobre os produtos e lhe daremos feedback em 12 horas.




Conselhos sobre pedidos



Tensão nominal

Padrão de aplicação:IEC/BS/UL/GB

Número de núcleos

Tamanho do condutor $ Construção

Tipo de isolamento

Blindado ou não blindado. Se for armadura, o tipo e material da armadura

A exigência da bainha

Comprimento do cabo e requisitos de embalagem

Outro requisito
