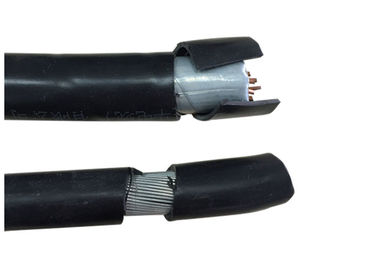

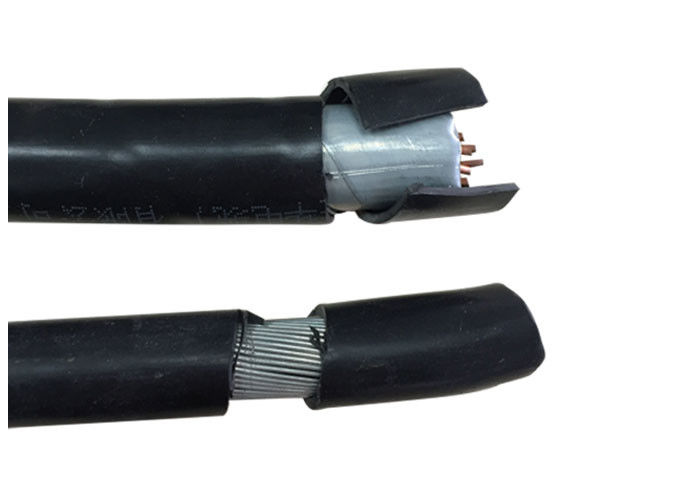

Cabos elétricos blindados de alumínio, de tela de cobre XLPE, cabos de alta tensão isolados
Alta tensãoArmaduras Cabo de alimentaçãoDetalhes do cabo de alimentação
YJ: Isolamento XLPE
V: revestimento em PVC
32Armaduras de arame de aço
22:Tipos de acero para blindagem
72: blindagem de arame de alumínio
62: Banda de blindagem de aço inoxidável
ZR: resistente à chama
Normas
Internacional: CEI 60502-2, CEI 60228
China: GB/T 12706.2-2008
Outras normas, tais comoBS,DIN e ICEA a pedido
| MV ((11kv 15kv 33kv) Cabo de alimentação |
| Modelo e Descrição Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Número do núcleo |
Área da secção transversal do condutor ((mm2) |
| Isolamento xlpe |
1 núcleo 3 núcleos |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| Núcleo de Cu |
| YJV, N2XSY;cabo de alimentação revestido de PVC |
| YJV22; fita blindada de aço, cabo de alimentação revestido de PVC |
| YJV32, YJV42; fio de aço blindado, cabo de alimentação revestido de PVC |
| Al Core |
| YJLV, NA2XSY; cabo de alimentação revestido de PVC |
| YJLV22; fita blindada de aço, cabo de alimentação revestido de PVC |
YJLV32, YJLV42; fio de aço blindado, cabo de alimentação revestido de PVC
|
Aplicação:
a. Utilizado em estações de transformadores, blocos de comutação, em centrais eléctricas e instalações industriais.em canais de cabo, na água, em condições em que os cabos não estejam expostos a tensões mecânicas e de tracção mais elevadas.
b. Para evitar os efeitos do impacto externo, a camada semi-condutora adesiva extrudida entre o condutor e o isolamento, juntamente com o condutor de cobre concêntrico,assegura a restrição do campo elétrico e a resistência às descargas parciais.
c. Devido ao seu baixo fator de perda dielétrica, que permanece constante durante toda a sua vida útil, e devido às excelentes propriedades de isolamento do material XLPE,com um diâmetro superior a 50 mm, mas não superior a 150 mm,, o cabo tem uma elevada fiabilidade operacional.
Construção
| Condutor: |
Alumínio redondo de Cu, compactado (RM), classe 2 conforme HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| Ecrã interno: |
de um diâmetro não superior a 50 mm, |
| Isolamento: |
XLPE (polietileno cruzado, marca recente: PE-X) composto DIX 8 conforme HRN HD 620 S1 ili 2XI1 conforme DIN VDE 0207 dio 22 |
| Ecrã externo: |
de espessura não superior a 30 mm, mas não superior a 30 mm, |
| Condutorecrã: |
fita de cobre revestida por uma contra-hélice |
| Enchimento: |
Outros, de largura não superior a 30 cm |
| Embalagem: |
Tela de embalagem não tecida ou retardador de chama ou à prova d'água |
| Revestimento interno: |
PVC extrudido |
| Blindagem: |
Fios de alumínio |
| Capa geral |
Cloreto de polivinil (PVC) ou FR-PVC, PE, LSOH |
| Cor da bainha |
Negro, vermelho ou personalizado |
| Seção transversal do condutor |
N.o/dia. de fios de condutor |
Espessura do isolamento |
Espessura da bainha interna |
Dia. de Armadura de fio |
Espessura da bainha |
Aproximadamente. |
Aproximadamente.
Peso
|
Max. DC Resistência do condutor (20 °C) |
Teste de tensão AC |
Classificação atual |
| mm2 |
pc/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
kV/5min |
No ar (A) |
No solo ((A) |
| 1 × 50 |
10/2.52 |
8 |
1.2 |
2.0 |
2.2 |
40.0 |
2857 |
0.387 |
63 |
210 |
215 |
| 1 × 70 |
14/2.52 |
8 |
1.2 |
2.0 |
2.3 |
42.0 |
3166 |
0.268 |
63 |
260 |
265 |
| 1 × 95 |
19/2.52 |
8 |
1.2 |
2.0 |
2.3 |
43.0 |
3499 |
0.193 |
63 |
320 |
315 |
| 1 × 120 |
24 horas por dia.52 |
8 |
1.3 |
2.5 |
2.4 |
46.0 |
4264 |
0.153 |
63 |
370 |
360 |
| 1 × 150 |
Trinta e dois.52 |
8 |
1.4 |
2.5 |
2.5 |
48.0 |
4671 |
0.124 |
63 |
420 |
405 |
| 1 × 185 |
37/2.52 |
8 |
1.4 |
2.5 |
2.5 |
49.0 |
5121 |
0.0991 |
63 |
480 |
455 |
| 1 × 240 |
48/2.52 |
8 |
1.4 |
2.5 |
2.6 |
52.0 |
5780 |
0.0754 |
63 |
565 |
530 |
| 1 × 300 |
61/2.52 |
8 |
1.4 |
2.5 |
2.7 |
54.0 |
6482 |
0.0601 |
63 |
650 |
595 |
| 1 × 400 |
61/2.97 |
8 |
1.4 |
2.5 |
2.8 |
58.0 |
7657 |
0.0470 |
63 |
755 |
680 |
| 1 × 500 |
61/3.23 |
8 |
1.6 |
2.5 |
2.9 |
61.0 |
8894 |
0.0366 |
63 |
865 |
765 |
Certificado
ISO,CE, KEMAIEC,RoHS, CCC,P3Ce mais outros a pedido.
Este produto é aplicável às linhas de transmissão e distribuição de energia com tensão nominal AC ((U0/U) de sistema 3.6/6kV-26/36kV.e bandeja) e solo (directamente enterrado, fossa de cabos, tubos etc.) respectivamente, de acordo com a diferença da estrutura da camada de protecção.
Embalagem e Envio
Todos os cabos para exportação são bem embalados e protegidos por tambor de madeira ou tambor de madeira e aço.Após os tambores de cabo bem embalados enviados para o Porto MarítimoTodos os tambores de cabos são firmemente fixados por cintos de segurança para garantir que não se movam durante o transporte marítimo.O tamanho do contentor é escolhido de acordo com o peso das mercadorias carregadas no total ou conforme exigência do cliente.
