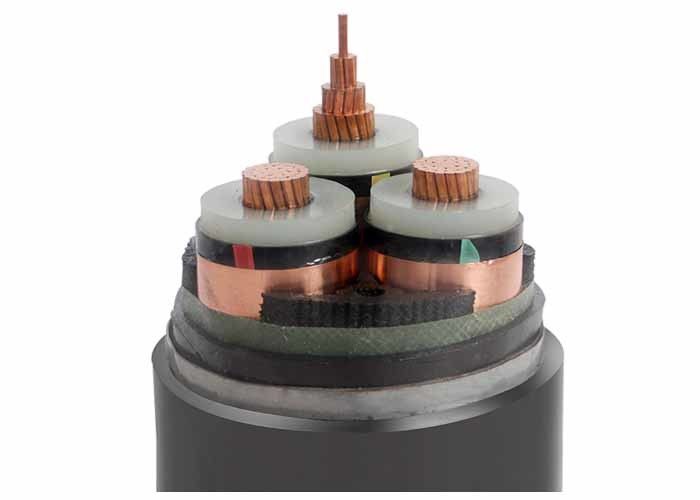

Três núcleos 12.7/22KV Ind Screen com fita de aço amarrado subterrâneo PVC cabo revestido.
Construção
CU/XLPE/STA/PVC Cabos elétricos blindados
- Núcleo redondo de alumínio desnudo, com filamentos de acordo com a norma IEC 60228
- Camada semicondutora interna
- Isolamento do núcleo XLPE
- Código de cores de acordo com HD 308 S2
- Camada semicondutora externa
- Tela semicondutora
- Ecrã de fita
- Enchimento.
- Capa interna de PVC
- Armaduras de fita de aço galvanizado
- Capa exterior de PVC (vermelha ou preta)
Nome de código:
YJ: Isolamento XLPE
L: Condutor de alumínio
V: revestimento em PVC
32Armaduras de arame de aço
22:Tipos de acero para blindagem
72: blindagem de arame de alumínio
62: Banda de blindagem de aço inoxidável
ZR: resistente à chama
Aplicação
Utilizado para linhas de transmissão e distribuição de energia com tensão nominal igual ou inferior a 35 kV.
Cabo de alimentação de alta e média tensão para aplicação estática no solo, dentro e fora de instalações, ao ar livre, em canais de cabo, na água,em condições em que os cabos não estejam expostos a tensões mecânicas e de tracção mais elevadas.
| MV ((11kv 15kv 33kv) Cabo de alimentação |
| Modelo e Descrição Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Número do núcleo |
Área da secção transversal do condutor ((mm2) |
| Isolamento xlpe |
1 núcleo 3 núcleos |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| Núcleo de Cu |
| YJV, N2XSY;cabo de alimentação revestido de PVC |
| YJV22; fita blindada de aço, cabo de alimentação revestido de PVC |
| YJV32, YJV42; fio de aço blindado, cabo de alimentação revestido de PVC |
| Al Core |
| YJLV, NA2XSY; cabo de alimentação revestido de PVC |
| YJLV22; fita blindada de aço, cabo de alimentação revestido de PVC |
| YJLV32, YJLV42; fio de aço blindado, cabo de alimentação revestido de PVC |
Padrão
Internacional: CEI 60502, CEI 60228
China: GB/T 12706
Outras normas, tais como BS, DIN e ICEA, mediante pedido
Dados técnicos:
Temperatura máxima do condutor: abaixo do normal (90 °C)OC), emergência (130OC) ou de curto-circuito no máximo 5 s (250°C).
Min. Temperatura ambiente 0OC, após a instalação e apenas quando o cabo estiver em posição fixa
Min. raio de curvatura: 15 x D.O. do cabo para núcleo único
12 x cabo O.D para multi-núcleo
| Tensão de ensaio |
6 / 10 kV |
[kV] |
21 / 5 minutos. |
| |
12 / 20 kV |
[kV] |
42 / 5 minutos. |
| |
18 / 30 kV |
[kV] |
63 / 5 minutos. |
| Intervalo de temperatura |
em movimento |
|
-5°C a +70°C |
| |
fixos |
|
-20°C a +70°C |
| Temperatura de funcionamento |
curto-circuito |
°C |
250 |
| Tempo de curto-circuito |
- O máximo. |
[sec] |
5 |
| Radius de curvatura |
Min. |
x diâmetro |
15 |
| Inflamabilidade |
padrão |
|
EN 60332-1-2 |
