Cabo de energia elétrica blindado de PVC SWA de 5 núcleos 2 Fabricante superior de cabos na China

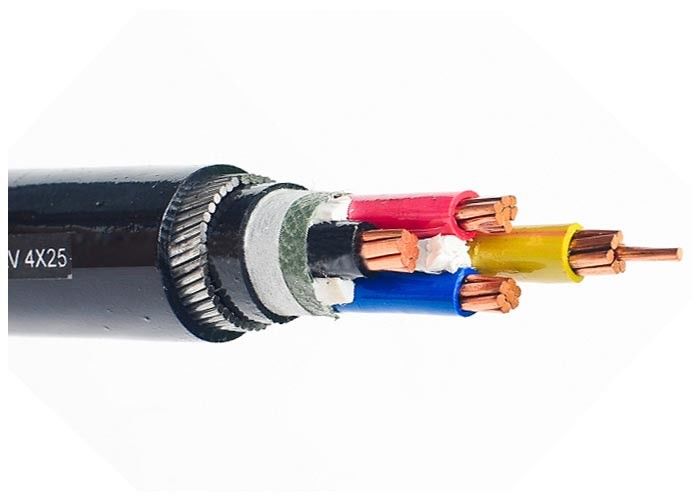

Construções
①Condutor: Condutor de cobre trançado circular simples, em conformidade com IEC 60228 classe 2
②Isolamento: XLPE (polietileno reticulado) avaliado em 90óC
③Revestimento Interno: PVC
④Bainha interna: PVC
⑤Blindagem: Arame de Aço
⑥Bainha geral: PVC tipo ST8conforme IEC 60502, preto
Observação:Cor do isolamento conforme norma ou sob consulta
Aplicativos
Adequado para uso em linhas de distribuição de energia ou instalações fixas com tensão nominal de até 0,6/1 kV interna/externa, fechadas em eletrodutos, em dutos subterrâneos onde não estejam sujeitas a danos mecânicos.
Padrões
Internacional: IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Outras normas como BS, DIN e ICEA mediante solicitação
Dados técnicos
Tensão nominal: 0,6 / 1 kV
Temperatura máxima do condutor: sob condições normais (90°C), emergência (130°C) ou curto-circuito não mais que 5 s (250°C).
Min. Temperatura ambiente. 0°C, após a instalação e somente quando o cabo estiver em uma posição fixa
Min. Raio de curvatura: 20 x cabo OD
Certificados
CE, RoHS, CCC, KEMA e mais outros mediante solicitação
Especificações
| Nome. Seção transversal do condutor |
Fios No./Dia. Do Maestro |
Espessura do Isolamento |
Espessura da cobertura interna |
Dia. De fio de armadura |
Espessura da bainha |
Aprox. DO |
Aprox.
Peso
|
Máx. Resistência DC do condutor (20 ℃) |
Teste de tensão CA |
Classificação atual |
| mm2 |
pc/mm |
milímetros |
milímetros |
milímetros |
milímetros |
(mm) |
kg/km |
Ω/km |
kV/5min |
No ar (A) |
No solo (A) |
| 5×4 |
1/2,25 |
0,7 |
1,0 |
1,25 |
1,8 |
20,0 |
783 |
4,61 |
3.5 |
34 |
45 |
| 5×6 |
1/2,76 |
0,7 |
1,0 |
1,25 |
1,8 |
22.4 |
946 |
3.08 |
3.5 |
43 |
57 |
| 5×10 |
7/1.38 |
0,7 |
1,0 |
1.6 |
1,8 |
25,8 |
1398 |
1,83 |
3.5 |
60 |
77 |
| 5×16 |
7/1,78 |
0,7 |
1,0 |
1.6 |
1,8 |
29,0 |
1784 |
1,15 |
3.5 |
83 |
105 |
| 5×25 |
02/07.14 |
0,9 |
1,0 |
1.6 |
1,8 |
34,2 |
2378 |
0,727 |
3.5 |
105 |
125 |
| 5×35 |
7/2.52 |
0,9 |
1,0 |
1.6 |
1,9 |
37,8 |
3237 |
0,524 |
3.5 |
125 |
155 |
| 5×50 |
10/2.52 |
1,0 |
1.2 |
2,0 |
2.1 |
43,2 |
3994 |
0,387 |
3.5 |
160 |
185 |
| 5×70 |
14/2.52 |
1.1 |
1.2 |
2,0 |
2.3 |
49,0 |
5514 |
0,268 |
3.5 |
200 |
225 |
| 5×95 |
19/2.52 |
1.1 |
1.4 |
2,5 |
2,5 |
55,0 |
6816 |
0,193 |
3.5 |
245 |
270 |
| 5×120 |
24/2,52 |
1.2 |
1.4 |
2,5 |
2.6 |
61,0 |
8174 |
0,153 |
3.5 |
285 |
310 |
| 5×150 |
30/2,52 |
1.4 |
1.4 |
2,5 |
2.8 |
67,8 |
9859 |
0,124 |
3.5 |
325 |
345 |
| 5×185 |
37/2.52 |
1.6 |
1.6 |
2,5 |
3,0 |
74,3 |
11805 |
0,0991 |
3.5 |
375 |
390 |
| 5×240 |
48/2,52 |
1.7 |
1.6 |
3.2 |
3.3 |
83,0 |
15706 |
0,0754 |
3.5 |
440 |
450 |
Embalagem e envio
Somos capazes de atender aos mais rigorosos prazos de entrega de acordo com o pedido de compra. Cumprir o prazo é sempre a principal prioridade, pois qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projeto e para o excesso de custos.
O cabo é fornecido em bobinas de madeira, caixas de papelão ondulado e bobinas. As extremidades dos cabos são vedadas com fita autoadesiva BOPP e tampas de vedação não higroscópicas para proteger as extremidades dos cabos da umidade. A marcação exigida deve ser impressa com um material à prova de intempéries na parte externa do tambor, de acordo com a necessidade do cliente.
