Este produto é aplicável à linha da transmissão de energia e da distribuição com tensão avaliada C.A. (U0/U) do sistema 3.6/6kV-26/36kV. É distribuído no ar (quadro da ponte de cabo, apoio interno da parede, e bandeja) e no solo (dirija trincheira enterrado, do cabo, ect da tubulação.) respectivamente de acordo com a diferença da estrutura de camada da proteção.
Aplicação
Usado para a linha da transmissão de energia e da distribuição com tensão avaliou em 35kV e abaixo.
Cabo distribuidor de corrente alto e médio da tensão para a aplicação estática na terra, dentro e fora das facilidades, exteriores, em canais do cabo, na água, nas circunstâncias onde os cabos não são expostos a um esforço mecânico mais pesado e à tensão elástica.
Comparado com o PVC não isolou o cabo distribuidor de corrente, as características dos inchaços do cabo distribuidor de corrente do xlpe não somente da eletricidade excelente, o mecanismo, o calor e a estrutura resistente à corrosão, mas igualmente simples esforço-resistente e química envelhecimento-resistente, do ambiente, o peso leve, a nenhuma limitação colocando a gota, e a permissão de alta temperatura para o trabalho a longo prazo.
Construção

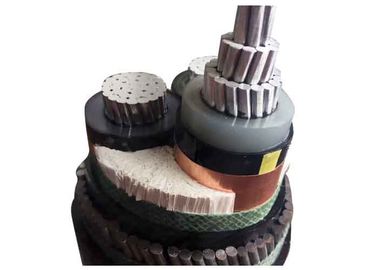

Cabo bonde blindado de AL/XLPE/STA/PVC
- Núcleo de alumínio desencapado redondo encalhado de acordo com IEC 60228
- Camada semi-condutora interna
- Isolação XLPE do núcleo
- Código de cor de acordo com HD 308 S2
- Camada semi-condutora exterior
- fita Semi-condutora
- Tela de cobre da fita
- Enchimento
- Bainha interna do PVC
- Armadura galvanizada (SWA) do fio de aço
- Bainha exterior do PVC (vermelho ou preto)
| Cabo distribuidor de corrente do milivolt (11kv 15kv 33kv) | ||
| Modelo e descrição Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6/10(12), 8,7/10(12), 8.7/15 (17,5), 12/de 20(24), 18/de 30(36), 21/35 (40,5), 26/35 (40,5) de quilovolts | Núcleo de No.of | Área de seção transversal do condutor (mm2) |
| isolação do xlpe | 1 núcleo do núcleo 3 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 milímetros quadrados |
| Núcleo do Cu | ||
| YJV, N2XSY; Cabo distribuidor de corrente revestido PVC | ||
| YJV22; a fita de aço blindada, PVC revestiu o cabo distribuidor de corrente | ||
| YJV32, YJV42; o fio de aço blindado, PVC revestiu o cabo distribuidor de corrente | ||
| Núcleo do Al | ||
| YJLV, NA2XSY; Cabo distribuidor de corrente revestido PVC | ||
| YJLV22; a fita de aço blindada, PVC revestiu o cabo distribuidor de corrente | ||
| YJLV32, YJLV42; o fio de aço blindado, PVC revestiu o cabo distribuidor de corrente | ||
Padrão
International: IEC 60502, IEC 60228
China: GB/T 12706
Outros padrões tais como BS, RUÍDO e ICEA mediante solicitação
Dados técnicos
Temperatura máxima do condutor: sob normal (90 OC), a emergência (130OC) ou procura um caminho mais curto não mais de 5 condições de s (250℃).
Mínimo Ambiental Temp. 0 OC, após a instalação e somente quando o cabo estiver em um de posição fixa
Raio de curvatura mínimo: cabo O.D de 15 x para o único núcleo
cabo O.D de 12 x para o multi núcleo
| Teste a tensão | 6 / 10 quilovolt | [quilovolt] | 21 / 5 Min. |
| 12 / 20 quilovolt | [quilovolt] | 42 / 5 Min. | |
| 18 / 30 quilovolt | [quilovolt] | 63 / 5 Min. | |
| Variação da temperatura | no movimento | -5°C lavram +70°C | |
| fixo | -20°C lavram +70°C | ||
| Temperatura de funcionamento | procurar um caminho mais curto | °C | 250 |
| Tempo do curto-circuito | máximo. | [segundo] | 5 |
| Raio de curvatura | mínimo. | diâmetro x | 15 |
| Inflamabilidade | padrão | EN 60332-1-2 |
Certificado
ISO, CE, KEMA, IEC, RoHS, CCC, P3C e mais outro por pedido
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
