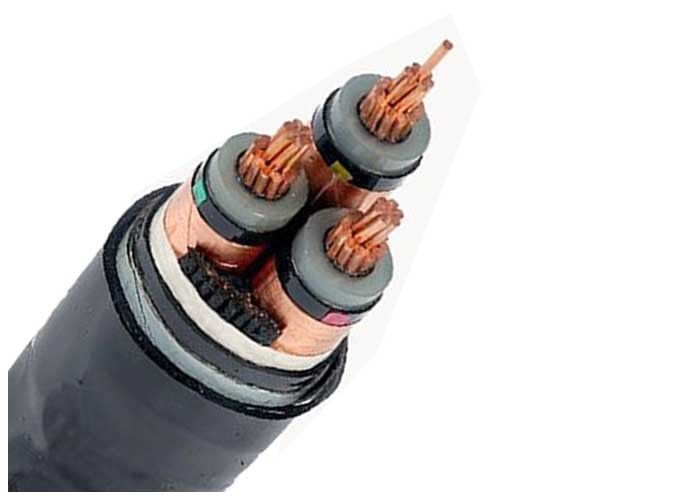

AS/NZS 1429 Armoured Electrical Cable 3 Phase x120SQMM Steel Tape High Voltage

Cabo bonde blindado de AS/NZS 1429 3 alta tensão de aço da fita da fase x120SQMM

  • Realçar

    fiação blindada do cabo

    ,

    cabo distribuidor de corrente blindado

  • Tensão nominal
    12.7/22KV
  • Material de isolação
    XLPE
  • Espessura da isolação
    5,5 mm
  • Garantia
    2 anos
  • condutor
    cobre encalhado
  • Núcleo
    três
  • Lugar de origem
    China
  • Marca
    HOLD-ONE
  • Certificação
    KEMA/CE/ISO/TUV
  • Quantidade de ordem mínima
    500m
  • Preço
    USD 7.89-161.8/M
  • Detalhes da embalagem
    Cilindro de madeira
  • Tempo de entrega
    7 dias
  • Termos de pagamento
    L / C, T / T
  • Habilidade da fonte
    58726KM/Week

Cabo bonde blindado de AS/NZS 1429 3 alta tensão de aço da fita da fase x120SQMM

Alta tensão de AS/NZS 1429 3 cabo blindado de Electrilcal da fita de aço da fase x120SQMM feito em China



Este produto é aplicável à linha da transmissão de energia e da distribuição com tensão avaliada C.A. (U0/U) do sistema 3.6/6kV-26/36kV. É distribuído no ar (quadro da ponte de cabo, apoio interno da parede, e bandeja) e no solo (dirija trincheira enterrado, do cabo, ect da tubulação.) respectivamente de acordo com a diferença da estrutura de camada da proteção.


Dados técnicos



Teste a tensão 6 / 10   quilovolt [quilovolt] 21 / 5 Min.
  12 / 20   quilovolt [quilovolt] 42 / 5 Min.
  18 / 30   quilovolt [quilovolt] 63 / 5 Min.
Variação da temperatura no movimento   -20°C lavram +90°C
  fixo   -20°C lavram +90°C
Temperatura de funcionamento procurar um caminho mais curto °C 250
Tempo do curto-circuito máximo. [segundo] 5
Raio de curvatura mínimo. diâmetro x 15
Inflamabilidade padrão   EN 50265-2-1


Padrões



International: IEC 60502-2, IEC 60228

China: GB/T 12706.2-2008

Outros padrões tais como BS, RUÍDO e ICEA mediante solicitação



Aplicações



Usado para a linha da transmissão de energia e da distribuição com a tensão avaliada em 35kV e abaixo.

Comparado com o cabo distribuidor de corrente isolado PVC, as características dos inchaços do cabo distribuidor de corrente do xlpe não somente da eletricidade excelente, o mecanismo, o calor e a estrutura resistente à corrosão, mas igualmente simples esforço-resistente e química envelhecimento-resistente, do ambiente, o peso leve, a nenhuma limitação colocando a gota, e a permissão de alta temperatura para o trabalho a longo prazo.



Construção



Condutor Condutor de cobre encalhado estojo compacto, classe 2 conforme IEC 60228
Condutor de cobre contínuo circular, classe 1 conforme IEC 60228
Condutor de cobre encalhado flexível, classe 5 conforme IEC 60228
Tela de condutor Semicondutor
Isolação XLPE (polietileno ligado)
Tela de isolação Semicondutor
Protetor metálico Tela da fita ou protetor de cobre da fita do fio de cobre & do cobre
Enchimento Tira dos enchimentos
Envolvendo a fita Tecido não envolvendo a fita ou o lsoh que envolvem a fita
Coberta interna PVC expulso, ou LSOH
Armadura Armadura de aço da fita
Bainha total PVC, FR-PVC, PE ou LSOH





Especificações



Cabo distribuidor de corrente do milivolt (6 a 35kv)
Modelo e descrição Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6/10(12), 8,7/10(12), 8.7/15 (17,5), 12/de 20(24), 18/de 30(36), 21/35 (40,5), 26/35 (40,5) de quilovolts Núcleo de No.of Área de seção transversal do condutor (mm2)
isolação do xlpe 1 núcleo do núcleo 3 10 16 25 35 70 95 120 150 185 240 300 400 500 630 milímetros quadrados
Núcleo do Cu Núcleo do Al
YJV, N2XSY; Cabo distribuidor de corrente revestido PVC YJLV, NA2XSY; Cabo distribuidor de corrente revestido PVC
YJV22; a fita de aço blindada, PVC revestiu o cabo distribuidor de corrente YJLV22; a fita de aço blindada, PVC revestiu o cabo distribuidor de corrente
YJV32, YJV42; o fio de aço blindado, PVC revestiu o cabo distribuidor de corrente YJLV32, YJLV42; o fio de aço blindado, PVC revestiu o cabo distribuidor de corrente
isolação do pvc
Núcleo do Cu Núcleo do Al
VV (VY); Cabo distribuidor de corrente revestido do PVC (PE) VLV (VLY); Cabo distribuidor de corrente revestido do PVC (PE)
VV22 (VV23); a fita de aço blindada, PVC (PE) revestiu o cabo distribuidor de corrente VLV22 (VLV23); a fita de aço blindada, PVC (PE) revestiu o cabo distribuidor de corrente
VV32 (VV33), VV42 (VV43); o fio de aço blindado, PVC (PE) revestiu o cabo distribuidor de corrente VLV32 (VLV33), VLV42 (VLV43); o fio de aço blindado, PVC (PE) revestiu o cabo distribuidor de corrente






Nom. Seção transversal do condutor Não das costas/diâmetro. Do condutor Espessura da isolação Espessura da bainha interna Espessura de aço da fita Espessura da bainha Aproximadamente O.D. Aproximadamente peso Máximo C.C. Resistência do condutor (℃ 20) C.A. da tensão dos testes Avaliação atual
mm2 pc/mm milímetro milímetro milímetro milímetro (milímetro) kg/km Ω /km kV/5min No ar (a) No solo (A)
3 × 35 7/2.52 5,5 1,8 2 × 0,5 2,9 58,0 4840 0,524 42 140 155
3 × 50 10/2.52 5,5 1,8 2 × 0,5 3,0 61,0 5463 0,387 42 165 180
3 × 70 14/2.52 5,5 2,0 2 × 0,5 3,1 65,0 6446 0,268 42 210 220
3 × 95 19/2.52 5,5 2,0 2 × 0,5 3,2 68,0 7457 0,193 42 255 265
3 × 120 24/2.52 5,5 2,0 2 × 0,5 3,3 71,0 8459 0,153 42 290 300
3 × 150 30/2.52 5,5 2,2 2 × 0,5 3,4 75,0 10555 0,124 42 330 340
3 × 185 37/2.52 5,5 2,2 2 × 0,5 3,5 78,0 11925 0,0991 42 375 380
3 × 240 48/2.52 5,5 2,2 2 × 0,8 3,7 83,0 13959 0,0754 42 435 435
3 × 300 61/2.52 5,5 2,2 2 × 0,8 3,9 88,0 16314 0,0601 42 495 485
3 × 400 61/2.97 5,5 2,3 2 × 0,8 4,1 95,0 19032 0,047 42 565 520



Certificados



ISO, CE, KEMA, IEC, RoHS, CCC, P3C e mais outro por pedido





Conselho pedindo



Tensão avaliado

Padrão da aplicação: IEC/BS/UL/GB

Número de núcleos

Construção de $ do tamanho do condutor

Tipo de isolação

Blindado ou unarmored. Se armadura, o tipo da armadura & material

A exigência da bainha

Comprimento da exigência do cabo & da embalagem

A outra exigência
