Cabo elétrico blindado de fita de aço HT 36KV UG com melhor preço fabricante na China
Aplicativo
Utilizado em postos de transformação, blocos de manobra, usinas elétricas e plantas industriais. Cabo de alimentação de média tensão para aplicação estática no solo, dentro e fora de instalações, ao ar livre, em canais de cabos, na água, em condições onde os cabos não estão expostos a esforços mecânicos e esforços de tração mais pesados.

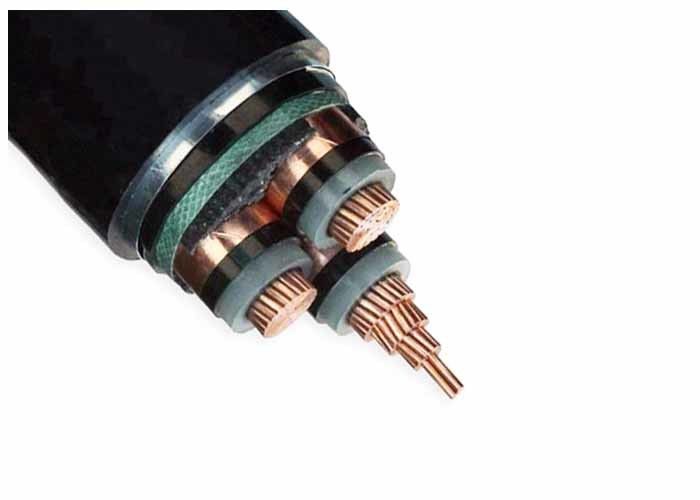

Construção
1. cobre nu trançado ou alumínio
2. camada interna de material semicondutor
3. isolamento de núcleo de polietileno reticulado
4. camada externa de material semicondutor
5. fita semicondutora
6. tela de fios de cobre
7. Tira de enchimento, fio ou papel
8. Não tecidoFita adesiva ou retardante de chama
9. ExtrudadoCobertura interna de PVC
10. Fita de aço inoxidável blindada
11. Bainha geral: cloreto de polivinila (PVC) ou FR-PVC, PE, LSOH
YJ: Isolamento XLPE
V: bainha de PVC
32: Blindagem de fio de aço – 3 núcleos
22: Blindagem de fita de aço – 3 núcleos
72: Blindagem de fio de alumínio – 1 núcleo
62: Blindagem de fita de aço inoxidável – 1 núcleo
ZR: Resistente a chamas
Padrões
Internacional: IEC 60502-2, IEC 60228
China:GB/T 12706.2-2008
Outros padrões comoBS, DIN e ICEA mediante solicitação
Dados técnicos:
| Tensão de teste |
6/10kV |
[kV] |
21/5min. |
| |
12/20 kV |
[kV] |
42/5 minutos. |
| |
18/30 kV |
[kV] |
63/5 minutos. |
| Faixa de temperatura |
em movimento |
|
-20°C até +90°C |
| |
fixo |
|
-20°C até +90°C |
| Temperatura operacional |
curto-circuito |
°C |
250 |
| Tempo de curto-circuito |
máx. |
[seg] |
5 |
| Raio de curvatura |
min. |
x diâmetro |
15 |
| Inflamabilidade |
padrão |
|
EN 50265-2-1 |
*) Embalagem: CUT = cabo em diferentes comprimentos em tambor ou bobina, possível corte no comprimento desejado
Detalhes do cabo de alimentação MV (6 a 35kv)
| Cabo de alimentação MV (11kv 15kv 33kv) |
| Modelo e descrição Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Nº de núcleo |
Área da seção transversal do condutor (mm2) |
| isolamento xlpe |
1 núcleo 3 núcleo |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm² |
| Núcleo de cobre |
| YJV, N2XSY; cabo de alimentação com bainha de PVC |
| YJV22; fita de aço blindada, cabo de alimentação com bainha de PVC |
| YJV32, YJV42; fio de aço blindado, cabo de alimentação com bainha de PVC |
| Al Core |
| YJLV, NA2XSY; Cabo de alimentação com bainha de PVC |
| YJLV22; fita de aço blindada, cabo de alimentação com bainha de PVC |
| YJLV32, YJLV42; fio de aço blindado, cabo de alimentação com bainha de PVC |
Este produto é aplicável à linha de transmissão e distribuição de energia com tensão nominal CA (U0 / U) do sistema 3,6 / 6kV-26 / 36kV. É roteado no ar (estrutura da ponte de cabo, suporte de parede interna e bandeja) e solo (enterrado diretamente, vala de cabo, tubo etc.), respectivamente, de acordo com a diferença da estrutura da camada de proteção.
Certificado
ISO,CE, KEMA,IEC,RoHS, CCC,P3C e mais outros a pedido
EMBALAGEM E ENVIO
Todos os cabos para exportação são bem embalados e protegidos por tambor de madeira ou tambor de madeira e aço. O material de embalagem depende do peso e tamanho do cabo. Após os tambores de cabos bem embalados serem enviados ao porto marítimo, eles são carregados em contêineres de 20 pés ou contêineres de 40 pés. Todos os tambores de cabos são firmemente fixados por cinto de segurança para garantir nenhum movimento durante o frete marítimo. O tamanho do contêiner é escolhido de acordo com o peso total da mercadoria carregada ou conforme a necessidade do cliente.
Serviços
* Somos um dos maiores fabricantes de fios elétricos e cabos de alimentação na China e temos mais de 20 anos de experiência em produção e marketing.
* Aceitamos OEM. O tamanho e o material do cabo são personalizados. Seu próprio logotipo e design são bem-vindos. Produziremos de acordo com sua exigência e descrição;
* Envie-nos uma pergunta para obter mais informações sobre os produtos e lhe daremos feedback em 12 horas.
Perguntas frequentes
P: Quanto tempo leva para receber uma cotação de volta?
R: A maioria dos orçamentos são devolvidos em 24 horas, porém, se for para uma construção especial, pode demorar mais dias.
P: Quais garantias seus produtos oferecem?
R: O cabo SHAN garante que todos os nossos produtos, fios, cabos e muito mais estejam livres de defeitos. Aceitaremos de volta qualquer produto que não atenda à qualidade acordada por ambas as partes. Os termos específicos são os seguintes:
1. Garantimos que cumpriremos os requisitos do período de garantia especificado no contrato, que os Bens fornecidos sob o pedido de compra Para aquisição de cabos e fios de rede de distribuição autoportante
2. Seremos fabricados sob esta especificação e os Produtos serão novos, não utilizados, dos modelos mais recentes ou atuais. Assim que formos selecionados, forneceremos os Produtos estritamente de acordo com os requisitos do Contrato.
3. A garantia permanecerá válida por doze (12) meses após as Mercadorias, ou qualquer parte delas, conforme o caso, terem sido entregues e aceitas no destino final indicado nas CEC, ou por dezoito (18) meses após a data de embarque do porto ou local de carregamento no país de origem, o período que terminar primeiro.
4. Durante o período de garantia, o comprador poderá avisar diretamente ao fabricante, por escrito ou pelo agente, se houver algum problema na qualidade dos produtos. O fabricante fará a reparação ou substituição num prazo razoável e suportará todas as despesas relacionadas com esta.
