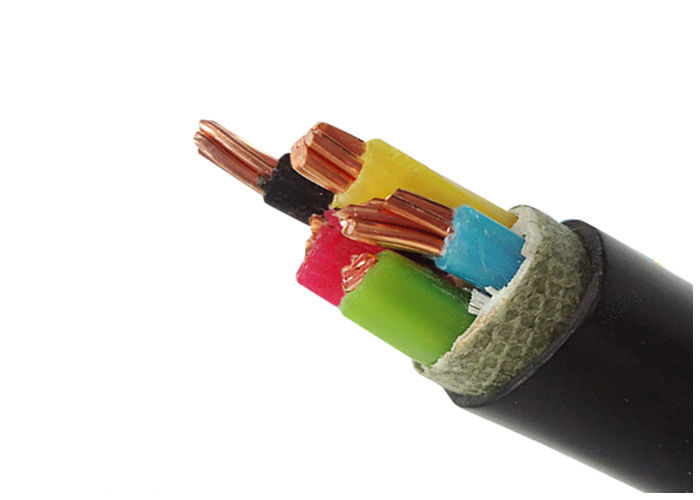

BS 6724 LSZH não blindado Low Smole Zero Halogen Cable Basec Multi Core0,6/1KV 4Cx185SQMM
Condutor:Classe 1/2, sólidos ou fios de cobre descartados, aquecidos. Estes fios são transformados em condutores finais nas máquinas de enrolamento sob rigorosa vigilância de qualidade.
Isolamento: O composto de polietileno ligado transversalmente ou PVC é isolado sobre os condutores por processo de extrusão.As matérias-primas e espessuras do isolamento são mantidas de acordo com as normas e conformes às normas IEC60502/BS7870 conforme o caso..
XLPE:Os cabos de alimentação isolados são identificados pela cor ou por números, como se segue:
Número de núcleos Identificação
Código de cores antigo Código de cores novo conforme exigido
Armadura:Quando?Se for necessária uma blindagem, a blindagem é constituída por uma única camada de fios de aço galvanizados/cintas de aço galvanizadas.
A armadura é aplicada helicoidalmente de acordo com os padrões.
Os cabos de núcleo único são blindados com fios de alumínio ou fios de cobre com base nas necessidades.
Exterior Encosto: Os cabos normalizados são fabricados com PVC preto extrudido.
São utilizados compostos especiais FR, FRLS, FRRT, LSF, MDPE para revestimento exterior de cabos, para satisfazer as necessidades específicas do cliente.
Normas
Internacional: IEC 60502, IEC 60227 IEC 60331, IEC 61034
China: GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
Outras normas, tais como BS, DIN e ICEA, mediante pedido
Dados técnicos
Voltagem nominal: 0,6-1 kV
Temperatura máxima do condutor: normal (90°C), curto-circuito não superior a 5 s (a temperatura máxima do condutor não deve exceder 250°C)
Temperatura ambiente mínima.:O cabo deve ser pré-aquecido se a temperatura ambiente for inferior a 0 °C
Min. Raio de curvatura: cabo de núcleo único 20 ((d+D) ± 5%, cabo de núcleo múltiplo 15 ((d+D) ± 5%
| Seção transversal do condutor |
Espessura do isolamento |
Capa |
Aproximadamente. |
Aproximadamente |
Resistência máxima de corrente contínua do condutor (20°C) |
Tensão de ensaio |
Classificação atual |
| mm2 |
mm |
Espessura |
- Uma overdose. |
Peso |
Ω/km |
A.C. |
| |
|
mm |
mm |
kg/km |
|
kV/5min |
No ar ((A) |
No solo ((A) |
| 4x1.5 |
0.7 |
1.8 |
14.4 |
241 |
12.1 |
3.5 |
20 |
27 |
| Quatro por dois.5 |
0.7 |
1.8 |
15.4 |
295 |
7.41 |
3.5 |
26 |
35 |
| 4×4 |
0.7 |
1.8 |
16.5 |
369 |
4.61 |
3.5 |
34 |
45 |
| 4×6 |
0.7 |
1.8 |
17.8 |
463 |
3.08 |
3.5 |
43 |
57 |
| 4 × 10 |
0.7 |
1.8 |
20.9 |
667 |
1.83 |
3.5 |
60 |
77 |
| 4×16 |
0.7 |
1.8 |
23.4 |
930 |
1.15 |
3.5 |
83 |
105 |
| 4×25 |
0.9 |
1.8 |
27.1 |
1351 |
0.727 |
3.5 |
105 |
125 |
| 4×35 |
0.9 |
1.8 |
29.5 |
1772 |
0.524 |
3.5 |
125 |
155 |
| 4×50 |
1 |
1.9 |
38.4 |
2380 |
0.387 |
3.5 |
160 |
185 |
| 4×70 |
1.1 |
2 |
43.2 |
3302 |
0.268 |
3.5 |
200 |
225 |
| 4×95 |
1.1 |
2.2 |
47.3 |
4330 |
0.193 |
3.5 |
245 |
270 |
| 4×120 |
1.2 |
2.3 |
52.5 |
5374 |
0.153 |
3.5 |
285 |
310 |
| 4×150 |
1.4 |
2.5 |
58.3 |
6655 |
0.124 |
3.5 |
325 |
345 |
| 4×185 |
1.6 |
2.7 |
64.7 |
8246 |
0.0991 |
3.5 |
375 |
390 |
| 4×240 |
1.7 |
2.9 |
73.1 |
10569 |
0.0754 |
3.5 |
440 |
450 |
| 5x1.5 |
0.7 |
1.8 |
13.6 |
284 |
12.1 |
3.5 |
20 |
27 |
| 5x2.5 |
0.7 |
1.8 |
16.6 |
349 |
7.41 |
3.5 |
26 |
35 |
| 5×4 |
0.7 |
1.8 |
17.9 |
441 |
4.61 |
3.5 |
34 |
45 |
| 5×6 |
0.7 |
1.8 |
19.3 |
558 |
3.08 |
3.5 |
43 |
57 |
| 5 × 10 |
0.7 |
1.8 |
22.8 |
809 |
1.83 |
3.5 |
60 |
77 |
| 5×16 |
0.7 |
1.8 |
25.6 |
1135 |
1.15 |
3.5 |
83 |
105 |
| 5×25 |
0.9 |
1.8 |
29.7 |
1664 |
0.727 |
3.5 |
105 |
125 |
| 5×35 |
0.9 |
1.9 |
32.6 |
2194 |
0.524 |
3.5 |
125 |
155 |
| 5×50 |
1 |
2 |
37.3 |
3013 |
0.387 |
3.5 |
160 |
185 |
| 5×70 |
1.1 |
2.1 |
42.9 |
4101 |
0.268 |
3.5 |
200 |
225 |
| 5×95 |
1.1 |
2.2 |
48.2 |
5382 |
0.193 |
3.5 |
245 |
270 |
| 5×120 |
1.2 |
2.4 |
52.7 |
6685 |
0.153 |
3.5 |
285 |
310 |
| 5×150 |
1.4 |
2.5 |
58.5 |
8363 |
0.124 |
3.5 |
325 |
345 |
| 5×185 |
1.6 |
2.7 |
65.1 |
10268 |
0.0991 |
3.5 |
375 |
390 |
| 5×240 |
1.7 |
3.1 |
72.3 |
13167 |
0.0754 |
3.5 |
440 |
450 |
EmbalagemMateriais:
Bateria de aço de madeira (fumigadora)
Comprimento do cabo em cada tambor: 500 m/1000 m ou de acordo com os requisitos de comprimento do cabo.
Tamanho do tambor:
De acordo com o comprimento do cabo e o tamanho do recipiente
*Para citar o preço exacto, por favor diga-nos a quantidade de comprimento de cabo necessária.
Portão:Xangai, China, ou outros portos conforme as suas exigências.
Transporte marítimo: As cotações FOB/C&F/CIF estão todas disponíveis.
