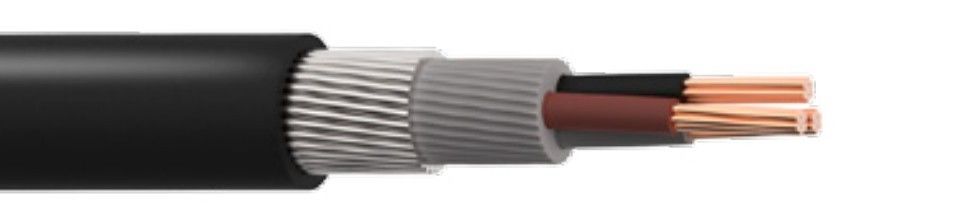

BS 6724 Copper Conductor Multi Core Low Smoke Zero Halogen Cable SWA BASEC 0.6/1kV LSZH Cable

BS 6724 Cabo de condução de cobre multi-núcleo SWA LSZH BASEC 0,6/1kV

Aplicações

SHAN Cable é um dos principais fornecedores de cabos de baixo fumo de halogênio zero (LSZH) que oferece cabos LSZH personalizados e em estoque e fios LSZH.juntamente com o desempenho e confiabilidadeSão tipicamente especificados para utilização em espaços públicos fechados e densamente povoados, onde a resistência à chama, a resistência à corrosiva, a resistência à corrosiva, a resistência à corrosiva, a resistência à corrosiva, a resistência à corrosiva, a resistência à corrosiva, a resistência à corrosiva, a resistência à corrosiva, a resistência à corrosiva e a resistência à corrosiva.A redução da produção de fumaça e a redução das emissões de gases tóxicos/corrosivos durante a combustão são fundamentais.

Cabos LSZH multi-núcleo com blindagem de arame de aço (SWA): cabos de alimentação e de controlo auxiliares para utilização em redes de energia, aplicações subterrâneas, externas e interiores e para utilização em canalizações de cabos.Para instalação em situações de incêndio, as emissões de fumaça e os vapores tóxicos constituem uma ameaça potencial à vida e ao equipamento.

Construção

Conductor Class 2 stranded copper conductor according to BS EN 60228 (previously BS 6360) Insulation XLPE (Cross-Linked Polyethylene) Type GP8 according to BS 7655 Bedding LSZH (Low Smoke Zero Halogen) Type LTS1 according to BS 7655 Armour SWA (Steel Wire Armour) Sheath LSZH (Low Smoke Zero Halogen) Type LTS1 according to BS 7655

Padrões:

As especificações de segurança devem ser estabelecidas em conformidade com a norma ISO/IEC 60502-1, com a norma ISO/IEC 60754-1, com a norma ISO/IEC 50267-2-1 e com a norma ISO/IEC 61034-1, com a norma ISO/IEC 60332-1-2, com a norma ISO/IEC 60332-3-24.

Certificados

ISO, CE, KEMA, IEC, CCC, P3C e mais outros a pedido

Significado da abreviação:

LSZH Fumo baixo, zero halogênio LSF Fumo baixo, fumo LS0H Fumo baixo, zero halogênio LSHF Fumo baixo, livre de halogênio LSNH Fumo baixo, não halogênio NHFR Não halogênio, retardador de chama HFFR livre de halogênioRetardante de chama FRNC Retardante de fogo, não corrosivo LS Baixo, fumaça limitada ST Teste de fumaça (fumaça limitada) FRLS Resistente ao fogo, fumaça reduzida RE Emissões reduzidas LC Baixa corrosividade LH Baixo halogénio

Características essenciais:

• Materiais LSZH para propriedades de baixo fumo e toxicidade reduzida

• Condutores de cobre enlatados resistem à corrosão

• Conductores em filamentos para flexibilidade de instalação

• Configurações multicondutoras e multipares

• Versões sem blindagem para o menor diâmetro

• Pelotas blindadas, em pares globais ou individuais, para proteção EMI e melhoria da integridade do sinal

• Isolamento de condutores codificado por cores para facilitar a identificação

• Área nominal da secção transversal mm2	Diâmetro global aproximado, mm	Aproximadamente, dia.	Diâmetro nominal dos fios de blindagem em mm	Peso aproximado do cabo em kg/km	Resistência máxima do condutor @ 20°C Ohms/km	Classificação de curto-circuito do condutor (1 sec) kA	Três fases AC cortadas diretamente	Três fases AC trevoel tocando o ar livre Amps	Queda de volts AC de três fases mV/A/m
  1.5	12	8	0.9	280	12.1	0.20	23	25	27
  2.5	13	9	0.9	350	7.41	0.35	31	33	16
  4	15	10	0.9	450	4.61	0.57	42	44	10
  6	16	11	0.9	550	3.08	0.86	53	56	6.8
  10	18	13	1.25	800	1.83	1.4	73	78	4
  16	21	15	1.25	1110	1.15	2.2	94	99	2.5
  25	26	19	1.6	1700	0.727	3.6	124	131	1.65
  35	28	22	1.6	2100	0.524	5.0	154	162	1.15
  50*	30	23	1.6	2400	0.387	7.1	187	197	0.87
  70*	34	26	1.6	3100	0.268	10.0	238	251	0.6
  95*	36	29	2	4100	0.193	13.6	289	304	0.45
  120*	40	32	2	5000	0.153	17.2	335	353	0.37
  150*	45	36	2.5	6300	0.124	21.4	386	406	0.3
  185*	49	40	2.5	7600	0.00991	26.5	441	463	0.26
  240*	54	44	2.5	9600	0.0754	34.3	520	546	0.21
  300*	59	49	2.5	11600	0.0601	42.9	599	628	0.185
  400*	65	55	2.5	14400	0.047	57.2	673	728	0.165

•

Embalagem e transporte

Somos capazes de cumprir os mais rigorosos calendários de entrega de acordo com cada ordem de compra.O cumprimento do prazo é sempre a principal prioridade, uma vez que qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projecto e para o excesso de custos.
O cabo é fornecido em bobinas de madeira, caixas onduladas e bobinas.A marcação exigida deve ser impressa com um material à prova de intempéries nas laterais do tambor, de acordo com as exigências do cliente..
