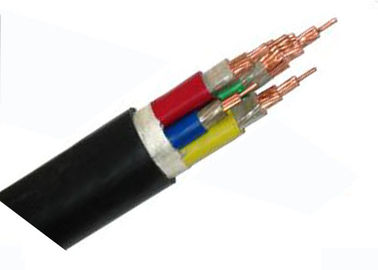

Cabo resistente ao calor do núcleo bonde de FRC 4 temperatura 90℃ de 1.5mm - de 800mm
Estrutura do cabo
Condutor: Condutor de cobre flexível da classe 1,2,5
Tela: Fita de mica
Isolação: PVC ou LSZH PO
Bainha: PVC: (Opcional)
Tensão avaliado: 450/750V
Padrão:
IEC 60227 DO IEC 60502,60331, IEC 60331, IEC 601034, IEC60754GB306.1-2001 DE GB/T 12706-91, GB/T18380.3-2001
CE, CCC, KEMA
Construções
Condutor: O condutor de cobre encalhado circular, conforma-se à classe 2 do IEC 60228
Isolação: XLPE/A
Coberta interna: LSOH
Bainha: LSOH, preto
Aplicações
Usado para a construção alta, a central elétrica do hospital, do teatro, o túnel do metro ou indústria petroquímica ou o outro lugar especial exigidos para o baixo fumo, cabo limpo e seguro do halogênio zero.
Padrões
International: IEC 60502, IEC760331, IEC601034DO IEC 6022
China: GB306.1-2001 DE GB/T 12706-91, GB/T18380.3-2001
Outros padrões tais como BS, RUÍDO e ICEA mediante solicitação
Certificados
CE, RoHS, CCC, KEMA e mais outro por pedido
Nom. Seção transversal do condutor | Espessura da isolação | Bainha | Aproximadamente. | Aproximadamente | Máximo C.C. Resistência do condutor (20°C) | Teste a tensão | Avaliação atual | |
mm2 | milímetro | Espessura | O.D. | Peso | Ω/km | C.A. | ||
milímetro | milímetro | kg/km | kV/5min | No ar (A) | No solo (A) | |||
1×1.5 | 0,7 | 1,8 | 7,7 | 81 | 12,1 | 3,5 | 22 | 33 |
4×1.5 | 0,7 | 1,8 | 14,4 | 241 | 12,1 | 3,5 | 20 | 27 |
4×2.5 | 0,7 | 1,8 | 15,4 | 295 | 7,41 | 3,5 | 26 | 35 |
4×4 | 0,7 | 1,8 | 16,5 | 369 | 4,61 | 3,5 | 34 | 45 |
4×6 | 0,7 | 1,8 | 17,8 | 463 | 3,08 | 3,5 | 43 | 57 |
4×10 | 0,7 | 1,8 | 20,9 | 667 | 1,83 | 3,5 | 60 | 77 |
4×16 | 0,7 | 1,8 | 23,4 | 930 | 1,15 | 3,5 | 83 | 105 |
4×25 | 0,9 | 1,8 | 27,1 | 1351 | 0,727 | 3,5 | 105 | 125 |
4×35 | 0,9 | 1,8 | 29,5 | 1772 | 0,524 | 3,5 | 125 | 155 |
4×50 | 1 | 1,9 | 38,4 | 2380 | 0,387 | 3,5 | 160 | 185 |
4×70 | 1,1 | 2 | 43,2 | 3302 | 0,268 | 3,5 | 200 | 225 |
4×95 | 1,1 | 2,2 | 47,3 | 4330 | 0,193 | 3,5 | 245 | 270 |
4×120 | 1,2 | 2,3 | 52,5 | 5374 | 0,153 | 3,5 | 285 | 310 |
4×150 | 1,4 | 2,5 | 58,3 | 6655 | 0,124 | 3,5 | 325 | 345 |
4×185 | 1,6 | 2,7 | 64,7 | 8246 | 0,0991 | 3,5 | 375 | 390 |
4×240 | 1,7 | 2,9 | 73,1 | 10569 | 0,0754 | 3,5 | 440 | 450 |
4×2.5+1×1.5 | 0,7 | 1,8 | 16,5 | 313 | 7,41 | 26 | 35 | |
4×4+1×2.5 | 0,7 | 1,8 | 17,7 | 424 | 4,61 | 34 | 45 | |
4×6+1×4 | 0,7 | 1,8 | 19,1 | 535 | 3,08 | 43 | 57 | |
4×10+1×6 | 0,7 | 1,8 | 22,1 | 760 | 1,83 | 60 | 77 | |
4×16+1×10 | 0,7 | 1,8 | 25,1 | 1071 | 1,15 | 83 | 105 | |
4×25+1×16 | 0,7 | 1,8 | 29 | 1556 | 0,727 | 105 | 125 | |
4×35+1×16 | 0,9 | 1,9 | 31,4 | 1976 | 0,524 | 125 | 155 | |
4×50+1×25 | 1 | 2,1 | 36 | 2689 | 0,387 | 160 | 185 | |
4×70+1×35 | 1,1 | 2,2 | 41,1 | 3719 | 0,268 | 200 | 225 | |
4×95+1×50 | 1,1 | 2,4 | 46,3 | 4903 | 0,193 | 245 | 270 | |
4×120+1×70 | 1,2 | 2,5 | 51 | 6165 | 0,153 | 285 | 310 | |
4×150+1×70 | 1,4 | 2,7 | 55,8 | 7431 | 0,124 | 325 | 345 | |
4×185+1×95 | 1,6 | 2,9 | 62,1 | 9192 | 0,0991 | 375 | 390 | |
4×240+1×120 | 1,7 | 3,1 | 68,8 | 11860 | 0,0754 | 440 | 450 |
Características de funcionamento
1, temperatura de funcionamento permissível a longo prazo do condutor de cabo ≤70°C
2, a mais alta temperatura de trabalho do cabo em caso de procuram um caminho mais curto (o tempo durável o mais longo não está sobre 5s): condutor de cabo ≤300mm2 ≤160°C, conductor≤ 140°C. do cabo de ≥300 mm2.
3, a temperatura de colocação devem sobre 0℃, raio de curvatura permissível do cabo: para cabo unarmored do único núcleo, deve ser nenhum menos de 20 vezes dele são diâmetro exterior; para cabo unarmored do multi-núcleo, deve ser nenhum menos de 15 vezes dele são diâmetro exterior
4, com propriedade do chama-retardador, ZA, ZB, ZC, ZD são 4 tipos
5, o produto são aplicáveis para a C.A. linhas da transmissão e de uma distribuição de 50 hertz com tensão avaliado de 0.6/1KV
Nós somos uma fabricação neste arquivados por muitos anos, nós podemos oferecer a nossos clientes cabos com boa qualidade e preço.
Nós damos boas-vindas sinceramente a clientes no país e no estrangeiro para negociar e cooperar connosco!!!
