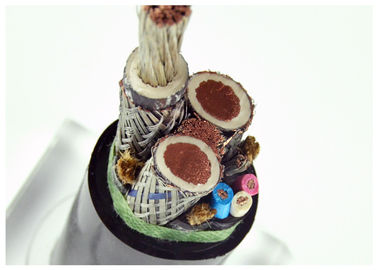

Cabo isolado EPR profissional do núcleo da monitoração, cabo distribuidor de corrente de borracha
cabo 0.66/1.14KV de mineração selecionado metálico flexível (para o cortador de carvão)
1. uso
Este cabo flexível revestido borracha usado no extração de carvão. Conexão da fonte de alimentação da máquina carbonosa e de equipamentos similares.
2. temperatura de trabalho
A temperatura de trabalho reservada do núcleo é 65° C
Seu raio de curvatura mais menor é seis vezes os tamanhos do diâmetro do cabo. O cabo amarelo da bainha não deve ser exposto no sol para por muito tempo.
3. modelo & aplicação
Especificações
Tipo | Tensão avaliado (quilovolts) | Número de núcleos |
Cruz nominal |
||
Linhas principais | Linhas da terra | Linhas de controle | |||
MEU |
0.38/0.66 | 3 | 1 | - | 4-185 |
MYP | 0.66/1.14 | 3 | 1 | - | 10-185 |
MYP | 1.9/3.3 | 3 | 1 | - | 16-185 |
MYP | 3.6/6 | 3 | 1 | - | 16-185 |
MYP | 6/10 | 3 | 1 | - | 16-185 |
MYP | 8.7/10 | 3 | 1 | - | 16-185 |
MC |
0.38/0.66 | 3 | 1 | 3-7 | 16-185 |
MCP | 0.66/1.14 | 3 | 1 | 3 | 35-185 |
MCP | 1.9/3.3 | 3 | 1 | 3 | 35-185 |
MCPT |
0.66/1.14 | 3 | 1 | 3 | 16-185 |
MCPT |
1.9/3.3 | 3 | 1 | 3 | 16-185 |
MYPT |
1.9/3.3 | 3 | 3 | - | 35-185 |
MYPT |
3.6/6 | 3 | 3 | - | 16-185 |
MYPT |
6/10 | 3 | 3 | - | 16-185 |
MYPT |
8.7/10 | 3 | 3 | 3 | 25-185 |
MZ |
0.3/0.5 | 3 | 1 | 1 | 2.5-4 |
MYQ | 0.3/0.5 | 2-12 | - | - | 1.0-6 |
Padrão executado
1 para o cabo da combustão da não-propagação, implementar GB12972
2 para o cabo do chama-retardador, implementar MT818
3 para o cabo especial da mineração (com tensão de seção transversal e mais alta mais grande), execute
padrão da empresa.
CorexSize | Espessura nominal | Diâmetro total (milímetros) MCPT-0.66/1.44 |
||||
Fase | Aterrar | Controle | Isolação | Bainha | Minuto | Máximo |
3x16 | 1x16 | 3x4 | 1,5 | 5 | 35,8 | 38,6 |
3x25 | 1x16 | 3x4 | 2 | 5 | 39,7 | 42,9 |
3x35 | 1x16 | 3x4 | 2 | 5 | 43,1 | 46,3 |
3x50 | 1x25 | 3x4 | 2,2 | 5,3 | 48,5 | 51,8 |
3x70 | 1x35 | 3x6 | 2,2 | 5,8 | 55,1 | 58,8 |
3x95 | 1x50 | 3x6 | 2,4 | 6,4 | 62,4 | 66,1 |
3x120 | 1x50 | 3x10 | 2,6 | 6,9 | 68 | 72,5 |
3x150 | 1x70 | 3x10 | 2,6 | 7,3 | 74,5 | 79,5 |
3x185 | 1x70 | 3x10 | 2,8 | 7,5 | 80,7 | 86,1 |
Tipo do núcleo | Tamanho nominal | Resistência de isolação mínima em 20℃ (MΩ.km) | |
Não mais do que 0.66/1.14KV | 1.9/3.3KV | ||
Fase Conducor ou Condutor de Asistant |
16 | 350 | 1150 |
25 | 300 | 980 | |
35 | 260 | 850 | |
50 | 230 | 740 | |
70 | 210 | 630 | |
95 | 200 | 550 | |
120 | 200 | 510 | |
150 | 180 | 450 | |
185 | 160 | 400 | |
Controle o condutor | 4.6.10 | 100 | 100 |
