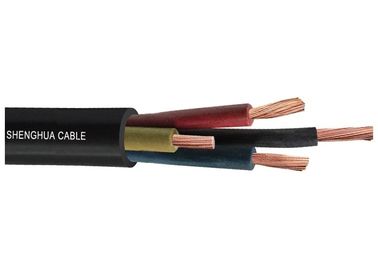

Cable de cobre condutor flexível H07RN-F EPR isolado CPE revestido

Construção:

Condutor: condutor de cobre flexível de classe 5

Insulação: Capa de borracha

Capa: Capa de borracha

Especificações

1 Normas IEC, RN, DIN, BS, GB
2 Certificação ISO, CCC, KEMA, CE, TUV
3 Resposta dentro de 12 horas
4 Amostra gratuita
5 Venda directa de fábrica

Aplicação

Para utilização a tensão mecânica média em locais secos, úmidos e úmidos, bem como no ar livre. Também para instalação fixa em gesso ou máquinas. O cabo é resistente ao óleo, radiação UV e ozônio.

Dados técnicos

Cabos revestidos de borracha H07 RN-F para DIN VDE 0282 parte 4, HD 22.4 S4, BS 7919 igual a IEC 60245-4.

Intervalo de temperatura

-30°C a +60°C

Permissíveltemperatura de funcionamentoa condução +60°C

Voltagem nominalU0/U 450/750 V no caso de instalações protegidas e fixas U0/U 600/1000 V

Voltagem de funcionamento máxima admissível em sistemas trifásicos e monofásicos a.c. U0/U 476/825V

Sistema de corrente contínua U0/U 619/1238 V

Tensão de ensaio2500 V

Carga de tração permanente

Max. 15 N/mm2

Radius mínimo de curvatura

Para instalações fixas

Para condução sobre um cabo de rolos de 7,5 × ø

Durante o enrolamento em tambores 5-7X ø cabo

Estrutura do cabo

Fios finos de cobre com fio de condução, descartados em conformidade com a DIN VDE 0295, classe 5, BS 6360, classe 5, IEC 60228, classe 5 e HD 383.

Isolamento de núcleo de borracha EI4 para DIN VDE 0282 parte 1

Espessura do isolamento em conformidade com a DIN VDE 0282, parte 4

Identificação do núcleo de acordo com a DIN VDE 0293-308

Cores de base

- até 5 núcleos, mono-coloridos

- 6 e mais núcleos, preto com numeração

-3 e acima, com núcleo verde-amarelo de terra

-2 núcleos sem núcleo verde-amarelo de terra

Núcleos enrolados em camadas com um comprimento óptimo de colocação

Capa de borracha preta, composto de borracha ti DIN VDE 0282 parte 1

Espessura da bainha de acordo com a DIN VDE 0282, parte 4

Propriedades

Resistente a

Tempo

Teste

Ensaio em conformidade com o VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (equivalente ao método de ensaio B da parte 804 do DIN VDE 0472)

Resistência ao ozono do isolamento à DIN VDE 0472 parte 805, método de ensaio A ou parte 805 A1, método de ensaio C

Resistente ao óleo

Ensaio em conformidade com a norma EN 60811-2-1
