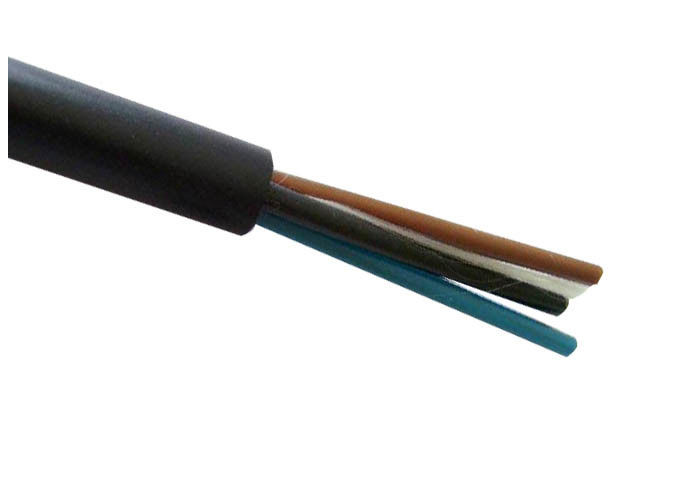

Cabos isolados de borracha macia resistentes ao frio, capas de borracha
Construção:
Condutor: condutor de cobre flexível de classe 5
Insulação: Capa de borracha
Capa: Capa de borracha
Aplicação:
Este cabo de alimentação flexível pode ser instalado como um cabo fixo ou móvel em condições adversas, como em ambiente oleoso, ácido ou alcalino
Cor do isolamento:
Com um único núcleo: preto,
2 núcleos: castanho e preto,
3-Core: Marrom, Azul e Verde/Amarela
4-Core: Marrom, Azul, Preto e Verde/Amarela
5-Core: Marrom, Azul, Preto, Cinza e Verde/Amarela
Cor da bainha:
Negro
Temperatura de funcionamento
Modelo H07RN-F tensão nominal U0/U IS 450/750V
Voltagem nominal do modelo H05RN-F U0/U IS 300/500V
Modelo H03RN-F tensão nominal U0/U IS 300/500V
A temperatura de trabalho do núcleo de fio não pode ser superior a 60 °C durante muito tempo.
Arame de borracha de cobre Condições de trabalho
1Voltagem nominal:300/300 (tipo H03rn-f),300/500 (tipo H05rn-f),450/750V (tipo H07rn-f)
2A temperatura de funcionamento a longo prazo do condutor não deve ser superior a 65°C.
3Os cabos do tipo W têm um carácter à prova de intempéries e um certo carácter à prova de graxa e são adequados para utilização ao ar livre e na ocasião com sujeira gordurosa.
4Os cabos do tipo ZR têm um carácter ignífugo.
Características
1Voltagem de potência-frequência nominal U0/U: 450/750V, 300/500V e 200/200V.
2A temperatura máxima de funcionamento do condutor é de 60°C.
3A temperatura de trabalho mínima permitida é de -35°C.
4Os cabos podem ser utilizados em locais contaminados por óleo mineral e óleo combustível.
Secção transversal
Área mm2 |
Diâmetro numérico do núcleo |
Diâmetro global |
Resistência Max.D.C.
de 20°C
MΩ/km |
Peso aproximado
(kg/km) |
| Min |
Max. |
| 2x0.3 |
16/0.15 |
4.3 |
5.8 |
69.2 |
71.2 |
30 |
31.5 |
| 2x0.5 |
28/0.15 |
4.8 |
6.4 |
39 |
40.1 |
43 |
45.5 |
| 3x0.3 |
16/0.15 |
4.6 |
6.1 |
69.2 |
71.2 |
36 |
38.5 |
| 3x0.5 |
28/0.15 |
5.1 |
6.7 |
39 |
40.1 |
74 |
77 |
