Cabo empacotado antena da isolação de Xlpe, cabo distribuidor de corrente aéreo com o 1 condutor do mensageiro
  • Cabo empacotado antena da isolação de Xlpe, cabo distribuidor de corrente aéreo com o 1 condutor do mensageiro
  • Cabo empacotado antena da isolação de Xlpe, cabo distribuidor de corrente aéreo com o 1 condutor do mensageiro
  • Cabo empacotado antena da isolação de Xlpe, cabo distribuidor de corrente aéreo com o 1 condutor do mensageiro
Cabo empacotado antena da isolação de Xlpe, cabo distribuidor de corrente aéreo com o 1 condutor do mensageiro

Cabo empacotado antena da isolação de Xlpe, cabo distribuidor de corrente aéreo com o 1 condutor do mensageiro

Lugar de origem China
Marca HOLD-ONE
Certificação IEC 60502
Detalhes do produto
Conduxtor de fase:
Alumínio
Condutor neutro:
Liga de alumínio
Isolamento:
XLPE
Tensão nominal:
0,6/1KV
Núcleos nos:
4
Aplicativo:
Linha de energia aérea
Destacar:

cabo de antena elétrico

,

Cabo isolado aéreo

Termos de pagamento e envio
Quantidade de ordem mínima
0.5KM
Preço
0.10-25.99USD/m
Detalhes da embalagem
Cilindro de madeira ou cilindro de aço
Tempo de entrega
10Days ou mais
Termos de pagamento
L/C,D/A,D/P,T/T,Western Union,MoneyGram
Habilidade da fonte
1000km pelo mês
Descrição do produto

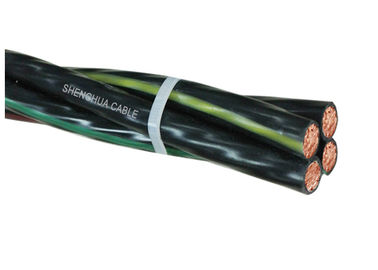

Cabo empacotado aéreo da isolação de Xlpe, cabo distribuidor de corrente aéreo com 1 condutor do mensageiro



Descrição



3 condutores de fase + 1 condutor mensageiro



Os cabos aéreos agrupados projetados para linhas de distribuição aéreas possuem um mensageiro neutro isolado feito de AAAC, sobre o qual os condutores de fase isolados de alumínio são enrolados helicoidalmente. Os cabos são classificados em 0,6/1(1,2)kV e estão em conformidade com IEC60502.



Construção



  1. Condutor:



a) Fase - O condutor de fase deve ser de alumínio Condição H68 e trançado circular compactado.



b) Neutro ou mensageiro - O condutor neutro ou mensageiro deverá ser de condutor de liga de alumínio e trançado circular compactado.



2. Isolamento:



Os condutores fase e neutro devem ser extrudados com polietileno (PE) como isolamento.





Cronograma de dados técnicos



Condutor de fase
Área nominal da seção transversal mm² 16 16 25 35 50 70 95 120 150 185
Número de núcleos   1 3 3 3 3 3 3 3 3 3
Número mínimo de fios   6 6 6 6 6 12 15 15 30 30
Espessura nominal do isolamento milímetros 1 1 1.2 1.2 1.4 1.4 1.6 1.6 1,8 2,0
Diâmetro do núcleo isolado milímetros 6.8 6.8 8,5 9,5 11.2 13,0 15.1 16.6 18.4 20.6
Máx. Resistência CC a 20℃ ohm/km 1,91 1,91 1,20 0,868 0,641 0,443 0,320 0,253 0,206 0,164
Classificação atual com vento calmo, ambiente UM 61 61 84 104 129 167 209 246 283 332
temperatura = 30 ℃
Temperatura do condutor=75℃
Condutor Mensageiro
Área nominal da seção transversal mm² 25 25 25 25 35 50 70 70 95 120
Número mínimo de fios   6 6 6 6 6 6 12 12 15 15
Espessura nominal do isolamento milímetros 1.2 1.2 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Diâmetro do núcleo isolado milímetros 8,5 8,5 8,5 8,5 9,5 11.2 13.1 13.1 15.1 16.6
Máx. Resistência CC a 20℃ ohm/km 1.312 1.312 1.312 1.312 0,943 0,693 0,469 0,469 0,349 0,273
Carga de ruptura calculada kN 6.4 6.4 6.4 6.4 8,9 12.1 18,0 18,0 24.2 30,8
Cabo concluído
Aprox. diâmetro total milímetros 15.3 19,0 23.2 25,6 30,0 34,9 40,6 44,1 49,2 54,9
Aprox. peso do cabo kg/km 160 290 400 500 680 920 1270 1510 1870 2340
Comprimento da embalagem m/tambor 1000 1000 1000 1000 1000 1000 500 500 500 500















Cabo empacotado antena da isolação de Xlpe, cabo distribuidor de corrente aéreo com o 1 condutor do mensageiro 0













VANTAGEM



Cabo empacotado antena da isolação de Xlpe, cabo distribuidor de corrente aéreo com o 1 condutor do mensageiro 1









CERTIFICAÇÃO



Cabo empacotado antena da isolação de Xlpe, cabo distribuidor de corrente aéreo com o 1 condutor do mensageiro 2









MOSTRA DE FÁBRICA



Cabo empacotado antena da isolação de Xlpe, cabo distribuidor de corrente aéreo com o 1 condutor do mensageiro 3









PROCESSO DE INSPEÇÃO



Cabo empacotado antena da isolação de Xlpe, cabo distribuidor de corrente aéreo com o 1 condutor do mensageiro 4





EMBALAGEM E ENVIO



Somos capazes de atender aos mais rigorosos prazos de entrega de acordo com o pedido de compra. Cumprir o prazo é sempre a principal prioridade, pois qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projeto e para o excesso de custos.

O cabo é fornecido em bobinas de madeira, caixas de papelão ondulado e bobinas. As extremidades dos cabos são vedadas com fita autoadesiva BOPP e tampas de vedação não higroscópicas para proteger as extremidades dos cabos da umidade. A marcação exigida deve ser impressa com um material à prova de intempéries na parte externa do tambor, de acordo com a necessidade do cliente.
