| MOQ: | 0.5KM |
| preço: | 0.10-25.99USD/m |
| standard packaging: | Cilindro de madeira ou cilindro de aço |
| Delivery period: | 10 dias ou mais |
| payment method: | L/C, D/P, D/A, T/T, Western Union, MoneyGram |
| Supply Capacity: | 1000KM POR o MÊS |

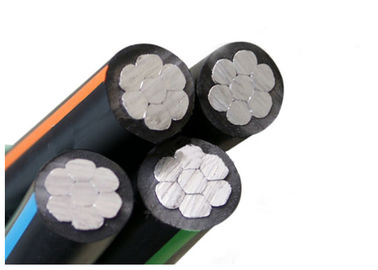

A antena personalizada exterior empacotada cabografa a proteção ambiental
Descrição
Os cabos empacotados antena projetados para linhas aéreas da distribuição têm um mensageiro neutro isolado feito de AAAC, que o condutor de alumínio isolado da fase é enrolado helicoidal sobre ela. Os cabos são avaliados em 0.6/1 (1,2) quilovolts e conformam-se a IEC60502.
Construção
a) Fase - o condutor da fase será do condutor de alumínio da condição H68 e da circular comprimida encalhados.
b) Ponto morto ou mensageiro - o condutor do ponto morto ou do mensageiro será do condutor da liga de alumínio e da circular comprimida encalhados.
A fase, os condutores neutros serão expulsados com polietileno (PE) como a isolação.
Programação de detalhes técnicos
| Condutor da fase | |||||||||||
| Área de seção transversal nominal | milímetro do ² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Número de núcleos | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Número mínimo de fios | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Espessura nominal da isolação | milímetro | 1 | 1 | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Diâmetro do núcleo isolado | milímetro | 6,8 | 6,8 | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Resistência máxima da C.C. em 20℃ | ohm/km | 1,91 | 1,91 | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Avaliação atual no vento imóvel, ambiental | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||||
| Condutor temperature=75℃ | |||||||||||
| Condutor do mensageiro | |||||||||||
| Área de seção transversal nominal | milímetro do ² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Número mínimo de fios | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Espessura nominal da isolação | milímetro | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diâmetro do núcleo isolado | milímetro | 8,5 | 8,5 | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Resistência máxima da C.C. em 20℃ | ohm/km | 1,312 | 1,312 | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Calculado quebrando a carga | kN | 6,4 | 6,4 | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Cabo terminado | |||||||||||
| Diâmetro aproximadamente total | milímetro | 15,3 | 19,0 | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Aproximadamente peso do cabo | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Comprimento da embalagem | m/drum | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Nós somos capazes de encontrar as programações de entrega as mais restritas de acordo com pela ordem de compra. Encontrar o fim do prazo é sempre a prioridade máxima porque todo o atraso na entrega do cabo pode contribuir ao atraso do projeto e à excedente de custo totais.
O cabo é fornecido em carretéis de madeira, em umas caixas onduladas e em umas bobinas. As extremidades de cabo são seladas com a fita autoadesiva de BOPP e os tampões de selagem não-hygroscopic para proteger as extremidades de cabo da umidade. A marcação exigida será imprimida com um material à prova de intempéries nas partes externas do cilindro de acordo com a exigência de cliente.
|
|
