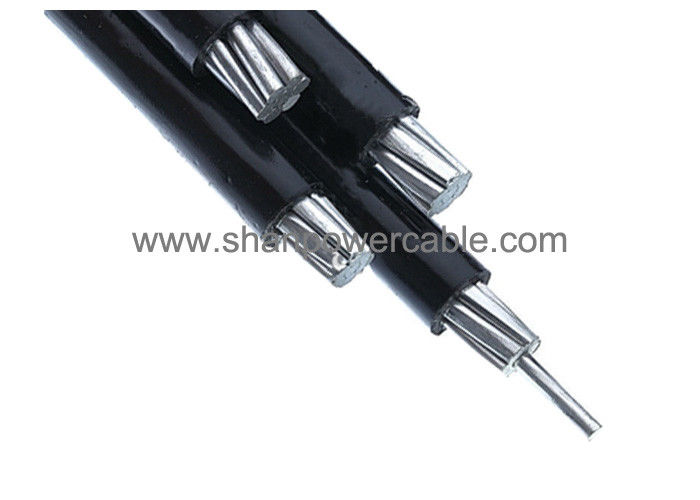

Núcleo empacotado aéreo elétrico dos cabos três de ABC para eletrificação subterrânea da terra/vilas
Nome do produto Cabo aéreo agrupado Cabo aéreo com condutor de alumínio
NFA2XNFC33-209, TS HD 604 S1
NFC33-209, TS HD 604 S1,GB/T 12706.1-2008.
Marcação, CCC, KEMA/
0,6/1kV, adequado para enterramento subterrâneo
Construções
Condutor: circular simples encalhadoalumíniocondutor, em conformidade com IEC 60228 classe 2
Isolamento: PVC
Observação:Cor do isolamento conforme norma ou sob consulta
Aplicativos
Cabo ABC especialmente utilizado em áreas onde o custo das redes subterrâneas é caro e também para eletrificação de áreas rurais como aldeias.
Padrões
Internacional:NFC33-209, TS HD 604 S1
China: GB/T 12706.1-2008
Outros padrões comoBS, DIN e ICEA mediante solicitação
Dados técnicos
Tensão nominal:0,6/1kV
Máx..Temperatura do condutor.: normal (90℃), curto-circuito não superior a 5 s (250℃quando área de seção abaixo de 300 mm2,)
Certificados
CE, RoHS, CCC, KEMA e mais outros em rebusca
Cronograma de dados técnicos
| Condutor de fase |
|
|
|
|
|
|
|
|
|
|
|
| Área nominal da seção transversal |
mm² |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Número de núcleos |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Número mínimo de fios |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Espessura nominal do isolamento |
milímetros |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1,8 |
2,0 |
| Diâmetro do núcleo isolado |
milímetros |
6.8 |
6.8 |
8,5 |
9,5 |
11.2 |
13,0 |
15.1 |
16.6 |
18.4 |
20.6 |
| Máx. Resistência CC a 20℃ |
ohm/km |
1,91 |
1,91 |
1,20 |
0,868 |
0,641 |
0,443 |
0,320 |
0,253 |
0,206 |
0,164 |
| Classificação atual com vento calmo, ambiente |
UM |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| temperatura = 30 ℃ |
| Temperatura do condutor=75℃ |
|
|
|
|
|
|
|
|
|
|
|
| Condutor Mensageiro |
|
|
|
|
|
|
|
|
|
|
|
| Área nominal da seção transversal |
mm² |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Número mínimo de fios |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Espessura nominal do isolamento |
milímetros |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Diâmetro do núcleo isolado |
milímetros |
8,5 |
8,5 |
8,5 |
8,5 |
9,5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| Máx. Resistência CC a 20℃ |
ohm/km |
1.312 |
1.312 |
1.312 |
1.312 |
0,943 |
0,693 |
0,469 |
0,469 |
0,349 |
0,273 |
| Carga de ruptura calculada |
kN |
6.4 |
6.4 |
6.4 |
6.4 |
8,9 |
12.1 |
18,0 |
18,0 |
24.2 |
30,8 |
| Cabo concluído |
|
|
|
|
|
|
|
|
|
|
|
| Aprox. diâmetro total |
milímetros |
15.3 |
19,0 |
23.2 |
25,6 |
30,0 |
34,9 |
40,6 |
44,1 |
49,2 |
54,9 |
| Aprox. peso do cabo |
kg/km |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| Comprimento da embalagem |
m/tambor |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
