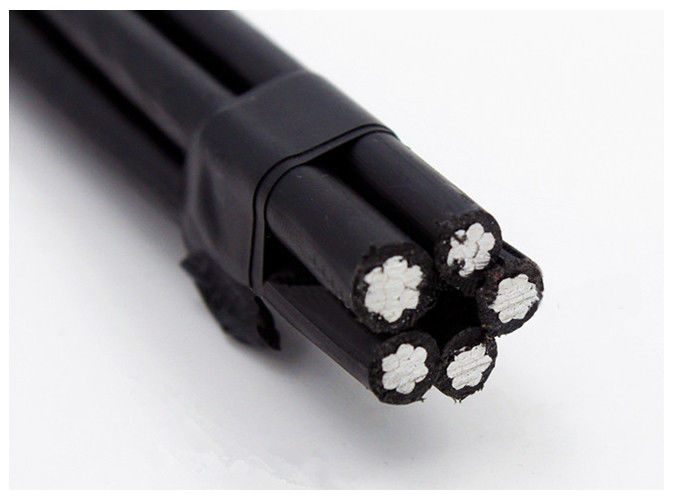

Núcleos aéreos isolados PE de 1 cabo 5 do grupo do quilovolt com IEC neutro 60502 do condutor
  • Núcleos aéreos isolados PE de 1 cabo 5 do grupo do quilovolt com IEC neutro 60502 do condutor
  • Núcleos aéreos isolados PE de 1 cabo 5 do grupo do quilovolt com IEC neutro 60502 do condutor
  • Núcleos aéreos isolados PE de 1 cabo 5 do grupo do quilovolt com IEC neutro 60502 do condutor
Núcleos aéreos isolados PE de 1 cabo 5 do grupo do quilovolt com IEC neutro 60502 do condutor

Núcleos aéreos isolados PE de 1 cabo 5 do grupo do quilovolt com IEC neutro 60502 do condutor

Lugar de origem China
Marca HOLD-ONE
Certificação IEC 60502
Detalhes do produto
Condutor de fase:
Alumínio
Condutor neutro:
Liga de alumínio
Isolamento:
Educação Física
Núcleos não.:
5
Tensão nominal:
0,6/1 KV
Aplicativo:
Transmissão elétrica aérea
Destacar:

cabo de antena elétrico

,

Cabo distribuidor de corrente de ABC

Termos de pagamento e envio
Quantidade de ordem mínima
500m
Preço
0.10-30.99USD/m
Detalhes da embalagem
Cilindro de madeira ou cilindro de aço
Tempo de entrega
10 DIAS
Termos de pagamento
L/C,D/A,D/P,T/T
Habilidade da fonte
1000KM POR o MÊS
Descrição do produto

PADRÃO NF C 33-209 NFA 2X do cabo pendente aéreo do núcleo da isolação cinco do PE









Construção



  1. Condutor:



a) Fase - O condutor de fase deve ser de condutor de alumínio Condição H68 e trançado circular compactado.



b) Neutro ou mensageiro - O condutor neutro ou mensageiro deve ser de condutor de liga de alumínio e trançado circular compactado c) Iluminação pública - Os condutores de iluminação pública devem ser de condutor de alumínio na condição H68 e trançado circular compactado.



  1. Isolamento:



Os condutores fase e neutro devem ser extrudados com polietileno (PE) como isolamento.











Cronograma de dados técnicos



Condutor de fase
Área nominal da seção transversal mm² 25 35 50 70 95 120 150 185
Número de núcleos   3 3 3 3 3 3 3 3
Número mínimo de fios   6 6 6 12 15 15 30 30
Espessura nominal do isolamento milímetros 1.2 1.2 1.4 1.4 1.6 1.6 1,8 2,0
Diâmetro do núcleo isolado milímetros 8,5 9,5 11.2 13,0 15.1 16.6 18.4 20.6
Máx. Resistência CC a 20℃ ohm/km 1,20 0,868 0,641 0,443 0,320 0,253 0,206 0,164
Classificação atual com vento calmo, ambiente UM 84 104 129 167 209 246 283 332
temperatura = 30 ℃
Temperatura do condutor=75℃
Condutor Mensageiro
Área nominal da seção transversal mm² 25 25 35 50 70 70 95 120
Número mínimo de fios   6 6 6 6 12 12 15 15
Espessura nominal do isolamento milímetros 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Diâmetro do núcleo isolado milímetros 8,5 8,5 9,5 11.2 13.1 13.1 15.1 16.6
Máx. Resistência CC a 20℃ ohm/km 1.312 1.312 0,943 0,693 0,469 0,469 0,349 0,273
Carga de ruptura calculada kN 6.4 6.4 8,9 12.1 18,0 18,0 24.2 30,8
Condutor de iluminação pública
Área nominal da seção transversal mm² 25 25 35 50 70 70 95 120
Número mínimo de fios   6 6 6 6 12 12 15 15
Espessura nominal do isolamento milímetros 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Diâmetro do núcleo isolado milímetros 8,5 8,5 9,5 11.2 13.1 13.1 15.1 16.6
Máx. Resistência CC a 20℃ ohm/km 1.312 1.312 0,943 0,693 0,469 0,469 0,349 0,273
Cabo concluído
Aprox. diâmetro total milímetros 23.2 25,6 30,0 34,9 40,6 44,1 49,2 54,9
Aprox. peso do cabo kg/km 470 560 740 980 1330 1580 1940 2410
Comprimento da embalagem m/tambor 1000 1000 1000 1000 500 500 500 500











NORMA NF C 33-209



NFA 2X



  Fases Neutro/Mensageiro
    Linhas de Distribuição   Pub. Iluminação

Tipo de cabo Número de Número de Médio Resistência Condutância Número de Médio Avaliado Resistência
  essencial arame diâmetro a 20℃ a 30℃ essencial diâmetro Força a 20℃

mm² mm² PCS milímetros ohm/km UM mm² milímetros kN ohm/km
2x16 2x16 7 4.6 1,91 93 - - - -
2x35 2x35 7 5.9 1,20 122 - - - -

2x35 2x35 7 6,9 0,868 129 - - - -
2x50 2x50 7 8.1 0,641 158 - - - -

4x16 4x16 7 4.6 1,91 83 - - - -
4x25 4x25 7 5.9 1,20 111 - - - -

4x35 4x35 7 6,9 0,868 131 - - - -
3x25+54,6 3x25 7 5.9 1,20 112 - 9.6 16,0 0,63
3x25+1x16+54,6 3x25 7 5.9 1,20 112 1x16 9.6 16,0 0,63
3x25+2x16+54,6 3x25 7 5.9 1,20 112 2x16 9.6 16,0 0,63
3x35+54,6 3x35 7 6,9 0,868 138 - 9.6 16,0 0,63
3x35+1x16+54,6 3x35 7 6,9 0,868 138 1x16 9.6 16,0 0,63
3x35+2x16+54,6 3x35 7 6,9 0,868 138 2x16 9.6 16,0 0,63
3x50+54,6 3x50 7 8.1 0,641 168 - 9.6 16,0 0,63

3x50+1x16+54,6 3x50 7 8.1 0,641 168 1x16 9.6 16,0 0,63
3x50+2x16+54,6 3x50 7 8.1 0,641 168 2x16 9.6 16,0 0,63

3x70+54,6 3x70 12 9.7 0,443 213 - 9.6 16,0 0,63
3x70+1x16+54,6 3x70 12 9.7 0,443 213 1x16 9.6 16,0 0,63
3x70+2x16+54,6 3x70 12 9.7 0,443 213 2x16 9.6 16,0 0,63
3x70+1x25+54,6 3x70 12 9.7 0,443 213 1x25 9.6 16,0 0,63
3x70+2x25+54,6 3x70 12 9.7 0,443 213 2x25 9.6 16,0 0,50
3x70+70 3x70 12 9.7 0,443 213 - 10.2 20.6 0,50
3x70+1x16+70 3x70 12 9.7 0,443 213 1x16 10.2 20.6 0,50
3x70+2x16+70 3x70 12 9.7 0,443 213 2x16 10.2 20.6 0,50
3x95+70 3x95 12 11,5 0,320 258 - 10.2 20.6 0,50
3x95+1x16+70 3x95 12 11,5 0,320 258 1x16 10.2 20.6 0,50
3x95+2x16+70 3x95 12 11,5 0,320 258 2x16 10.2 20.6 0,50
3x120+70 3x120 12 12,8 0,253 300 - 10.2 20.6 0,50
3x120+1x16+70 3x120 19 12,8 0,253 300 1x16 10.2 20.6 0,50
3x120+2x16+70 3x120 19 12,8 0,253 300 2x16 10.2 20.6 0,50
3x150+70 3x150 19 14,5 0,206 344 - 10.2 20.6 0,50
3x150+1x16+70 3x150 19 14,5 0,206 344 1x16 10.2 20.6 0,50
3x150+2x16+70 3x150 19 14,5 0,206 344 2x16 10.2 20.6 0,50
3x120+95 3x120 19 12,8 0,253 300 - 12,9 27,9 0,343
3x120+1x16+95 3x120 19 12,8 0,253 300 1x16 12,9 27,9 0,343
3x120+2x16+95 3x120 19 12,8 0,253 300 2x16 12,9 27,9 0,343
3x150+95 3x150 19 14,5 0,206 344 - 12,9 27,9 0,343
3x150+1x16+95 3x150 19 14,5 0,206 344 1x16 12,9 27,9 0,343
3x150+2x16+95 3x150 19 14,5 0,206 344 2x16 12,9 27,9 0,343
