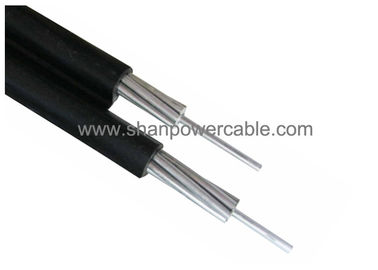

Cabo empacotado aéreo, condutores isolados PE da liga de alumínio do cabo
Descrição
Os cabos aéreos agrupados projetados para linhas de distribuição aéreas possuem um mensageiro neutro isolado feito de AAAC, sobre o qual os condutores de fase isolados de alumínio são enrolados helicoidalmente. Os cabos são classificados em 0,6/1(1,2)kV e estão em conformidade com IEC60502.
Construção
- Condutor:
a) Fase - O condutor de fase deve ser de condutor de alumínio Condição H68 e trançado circular compactado.
b) Neutro ou mensageiro - O condutor neutro ou mensageiro deverá ser de condutor de liga de alumínio e trançado circular compactado.
- Isolamento:
Os condutores fase e neutro devem ser extrudados com polietileno (PE) como isolamento.
Cronograma de dados técnicos
| Condutor de fase |
|
|
|
|
|
|
|
|
|
|
|
| Área nominal da seção transversal |
mm² |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Número de núcleos |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Número mínimo de fios |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Espessura nominal do isolamento |
milímetros |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1,8 |
2,0 |
| Diâmetro do núcleo isolado |
milímetros |
6.8 |
6.8 |
8,5 |
9,5 |
11.2 |
13,0 |
15.1 |
16.6 |
18.4 |
20.6 |
| Máx. Resistência CC a 20℃ |
ohm/km |
1,91 |
1,91 |
1,20 |
0,868 |
0,641 |
0,443 |
0,320 |
0,253 |
0,206 |
0,164 |
| Classificação atual com vento calmo, ambiente |
UM |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| temperatura = 30 ℃ |
| Temperatura do condutor=75℃ |
|
|
|
|
|
|
|
|
|
|
|
| Condutor Mensageiro |
|
|
|
|
|
|
|
|
|
|
|
| Área nominal da seção transversal |
mm² |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Número mínimo de fios |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Espessura nominal do isolamento |
milímetros |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Diâmetro do núcleo isolado |
milímetros |
8,5 |
8,5 |
8,5 |
8,5 |
9,5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| Máx. Resistência CC a 20℃ |
ohm/km |
1.312 |
1.312 |
1.312 |
1.312 |
0,943 |
0,693 |
0,469 |
0,469 |
0,349 |
0,273 |
| Carga de ruptura calculada |
kN |
6.4 |
6.4 |
6.4 |
6.4 |
8,9 |
12.1 |
18,0 |
18,0 |
24.2 |
30,8 |
| Cabo concluído |
|
|
|
|
|
|
|
|
|
|
|
| Aprox. diâmetro total |
milímetros |
15.3 |
19,0 |
23.2 |
25,6 |
30,0 |
34,9 |
40,6 |
44,1 |
49,2 |
54,9 |
| Aprox. peso do cabo |
kg/km |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| Comprimento da embalagem |
m/tambor |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
1. Norma ASTM, BS, NFC, IEC, DIN
2. Forte resistência à tração (AAAC) que é melhor que o aço;
3. Tensão nominal: 0,6/1KV ou 10 kV
4. Usado para linhas aéreas de transmissão de energia;
