| MOQ: | 500m |
| preço: | 0.19-10.99USD/m |
| standard packaging: | Cilindro de aço do cilindro de madeira |
| Delivery period: | 15 dias |
| payment method: | L/C, D/A, D/P, T/T |
| Supply Capacity: | 1000KM POR o MÊS |
Descrição

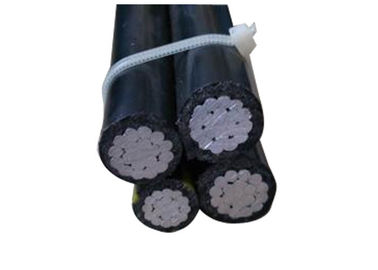

3 condutores da fase + 1 condutor do mensageiro + 1 condutor da iluminação de rua
Os cabos empacotados antena projetados para linhas aéreas da distribuição têm um mensageiro neutro isolado feito de AAAC, que o condutor de alumínio isolado da fase é enrolado helicoidal sobre ela. Os cabos são avaliados em 0.6/1 (1,2) quilovolts e conformam-se a IEC60502.
Construção
fase da) - o condutor da fase será do condutor de alumínio da condição H68 e da circular comprimida encalhados.
ponto morto ou mensageiro de b) - o condutor do ponto morto ou do mensageiro será do condutor da liga de alumínio e a iluminação de rua encalhada circular comprimida de c) os condutores da iluminação de rua será do condutor de alumínio da condição H68 e a circular comprimida encalhou.
A fase, os condutores neutros serão expulsados com polietileno (PE) como a isolação.
Programação de detalhes técnicos
| Condutor da fase | |||||||||
| Área de seção transversal nominal | milímetro do ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Número de núcleos | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Número mínimo de fios | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Espessura nominal da isolação | milímetro | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Diâmetro do núcleo isolado | milímetro | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Resistência máxima da C.C. em 20℃ | ohm/km | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Avaliação atual no vento imóvel, ambiental | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||
| Condutor temperature=75℃ | |||||||||
| Condutor do mensageiro | |||||||||
| Área de seção transversal nominal | milímetro do ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Número mínimo de fios | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Espessura nominal da isolação | milímetro | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diâmetro do núcleo isolado | milímetro | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Resistência máxima da C.C. em 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Calculado quebrando a carga | kN | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Condutor da iluminação de rua | |||||||||
| Área de seção transversal nominal | milímetro do ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Número mínimo de fios | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Espessura nominal da isolação | milímetro | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diâmetro do núcleo isolado | milímetro | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Resistência máxima da C.C. em 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Cabo terminado | |||||||||
| Diâmetro aproximadamente total | milímetro | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Aproximadamente peso do cabo | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Comprimento da embalagem | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
|
|
