| MOQ: | 1000M |
| preço: | 0.19-10.99USD/M |
| standard packaging: | Cilindro de aço do cilindro de madeira |
| Delivery period: | Conforme a programação |
| payment method: | L / C, T / T |
| Supply Capacity: | 1000KM POR o MÊS |

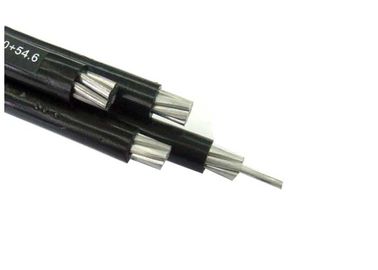

O poder Quadruplex XLPE ABC de alumínio bonde de Urd da gota do PVC cabografa
Aplicações
Usado para fornecer um poder de 3 fases, geralmente de um polo montou o transformador, à cabeça do serviço do usuário onde a conexão ao cabo da entrada de serviço é feita. Para para ser usado em tensões de 600 volts ou de menos fase para pôr em fase e nas temperaturas do condutor para não exceder 75°C para o polietileno isolou condutores ou 90°C para o polietileno ligado (XLP) isolou condutores.
Construção
Os condutores são encalhados concentricamente, o alumínio 1350-H19 comprimido. Isolado com polietileno ou XLP ligou o polietileno. Os mensageiros neutros são a liga 6201 concentricamente encalhada. Um condutor é fabricado com um cume expulso para a identificação da fase.
Padrões
B-230 fio de alumínio, 1350-H19 para finalidades elétricas.
Condutores B-231 de alumínio, Concêntrico-Configuração-encalhados.
B-232 condutores de alumínio, aço Configuração-encalhado, revestido concêntrico reforçado (ACSR).
B-399 Concêntrico-Configuração-encalhado, condutores da liga 6201-T81 de alumínio.
O fio de aço Zinco-revestido para os condutores de alumínio, aço do núcleo B498 reforçou (ACSR).
O cabo pendente do serviço Quadruplex cumpre ou excede todas as exigências aplicáveis de ANSI/ICEA S-76-474.
Nota:
Os tamanhos designados são: Equivalente do diâmetro de ACSR 6/1 e AAC com resistividade equivalente por ASTMB-399 para a temperatura 6201.Conductor de 90°C para XLR 75°C para poli; temperaturas ambientais de 40°C; emissividade 0,9; 2ft. /sec/wind no sol. Para determinar o ampacity atual pelo tamanho do condutor, consulte por favor o código bonde nacional, a edição a mais atrasada
| Número de núcleos e de seção transversal | Forma do condutor | Diâmetro do condutor | Espessura nominal da isolação | Diâmetro sobre a isolação | Bainha nominal da espessura | Diâmetro exterior (aproximadamente) | Raio de curvatura (mínimo) | Peso (aproximadamente) |
| (aproximadamente) | (aproximadamente) | |||||||
| mm2 | milímetros | milímetros | milímetros | milímetros | milímetros | milímetros | kg/km | |
| 1x35/16 | RM | 7,2 | 3,4 | 15,3 | 2,5 | 24 | 360 | 904 |
| 1x50/16 | RM | 8,2 | 3,4 | 16,3 | 2,5 | 26 | 390 | 1039 |
| 1x70/16 | RM | 9,8 | 3,4 | 17,9 | 2,5 | 27 | 405 | 1271 |
| 1x95/16 | RM | 11,3 | 3,4 | 19,4 | 2,5 | 29 | 435 | 1530 |
| 1x120/16 | RM | 12,8 | 3,4 | 20,9 | 2,5 | 30 | 450 | 1809 |
| 1x150/25 | RM | 14,2 | 3,4 | 22,3 | 2,5 | 32 | 480 | 2158 |
| 1x185/25 | RM | 15,8 | 3,4 | 23,9 | 2,5 | 33 | 495 | 2524 |
| 1x240/25 | RM | 18,3 | 3,4 | 26,4 | 2,5 | 36 | 540 | 3117 |
| 1x300/25 | RM | 20,7 | 3,4 | 28,8 | 2,5 | 38 | 570 | 3786 |
| 1x400/35 | RM | 23,3 | 3,4 | 31,4 | 2,5 | 41 | 615 | 4750 |
| 1x500/35 | RM | 26,5 | 3,4 | 34,6 | 2,5 | 44 | 660 | 5786 |
|
|
