| MOQ: | 1000M |
| preço: | 0.19-10.99USD/m |
| standard packaging: | Cilindro de aço do cilindro de madeira |
| Delivery period: | 30 DIAS |
| payment method: | L / C, T / T |
| Supply Capacity: | 1000KM POR o MÊS |

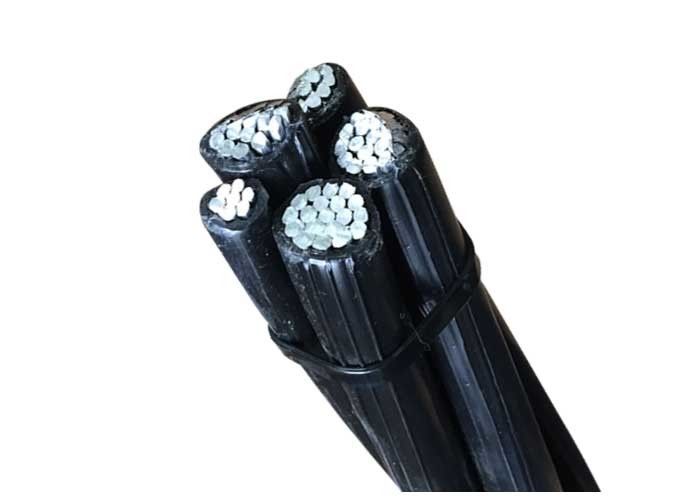

A antena do Quintuple empacotou o cabo 0.6/1kV para linhas elétricas aéreas
Os cabos empacotados antena (também condutores ou simplesmente ABC empacotado antena) são linhas elétricas aéreas usando diversos condutores isolados da fase empacotados firmemente junto, geralmente com um condutor neutro desencapado. Isto contrasta com a prática tradicional de usar os condutores uninsulated separados por diferenças de ar. Esta variação de linhas elétricas aéreas utiliza os mesmos princípios que condutores empacotados, salvo que são mais próximos junto ao ponto do toque mas cada condutor é cercado por uma camada de isolamento (à exceção da linha neutra).
Projeto.
1 condutor de alumínio com a carga de quebra aumentada, redondo encalhada comprimido (RM)
Isolação de 2 núcleos (preto de XPLE, Uv-resistente, não chama - retardador); 2 até 4 núcleos do seção transversal igual são encalhados junto na configuração da mão esquerda, adicionalmente 1 ou 2 núcleos do seção transversal reduzido podem co-ser encalhados
Aplicação
Pode ser usado para a instalação fixa enquanto o poder aéreo alinha a incluir de 1,000 V.
Não apropriado para o enterro direto.
Este cabo aéreo fornece o CRNA reforçado da isolação. O IEC 61140 e cumpre consequentemente o CRNA da classe II. IEC 61140 não é chama - retardador. Mas isto podia ser se mudança pedida a uma chama - cabo retardador
Especificação
(1). As BS ABC padrão cabografam
(2). CCC, ISO9001, ISO14001, o melhor controle da qualidade.
(3). Mais de 20 anos de experiência de Proffessional, o melhor serviço.
(4). Nós somos uma fabricação da fábrica, a melhor capacidade da produção, o melhor preço.
(5). Inspeção 100% do QC antes da expedição.
Introdução
ABC cabografa é linhas elétricas aéreas usando diversos condutores isolados da fase empacotados firmemente junto,
geralmente com um condutor neutro desencapado. Podem melhoram a segurança e a confiança da rede de fio electrificada.
Padrão
1. B-230 fio de alumínio, 1350-H19 para finalidades elétricas.
2. Condutores B-231 de alumínio, Concêntrico-Configuração-encalhados.
3. B-232 condutores de alumínio, aço Concêntrico-Configuração-encalhado, revestido reforçado (ACSR).
4. Condutores da liga de alumínio de B-399 Concentric-Lay_Stranded 6201-T81.
5. O fio de aço Zinco-revestido para os condutores de alumínio, aço do núcleo B498 reforçou (ACSR).
Aplicações:
PARA fornecer um serviço aéreo de 120 volts para o serviço provisório na iluminação de canteiros de obras, exterior ou de rua.
Para o serviço em 600 volts ou abaixe em uma temperatura do condutor do máximo 75.
Programação de detalhes técnicos
| Condutor da fase | |||||||||
| Área de seção transversal nominal | milímetro do ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Número de núcleos | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Número mínimo de fios | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Espessura nominal da isolação | milímetro | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Diâmetro do núcleo isolado | milímetro | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Resistência máxima da C.C. em 20℃ | ohm/km | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Avaliação atual no vento imóvel, ambiental | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||
| Condutor temperature=75℃ | |||||||||
| Condutor do mensageiro | |||||||||
| Área de seção transversal nominal | milímetro do ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Número mínimo de fios | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Espessura nominal da isolação | milímetro | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diâmetro do núcleo isolado | milímetro | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Resistência máxima da C.C. em 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Calculado quebrando a carga | kN | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Condutor da iluminação de rua | |||||||||
| Área de seção transversal nominal | milímetro do ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Número mínimo de fios | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Espessura nominal da isolação | milímetro | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diâmetro do núcleo isolado | milímetro | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Resistência máxima da C.C. em 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Cabo terminado | |||||||||
| Diâmetro aproximadamente total | milímetro | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Aproximadamente peso do cabo | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Comprimento da embalagem | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
|
|
