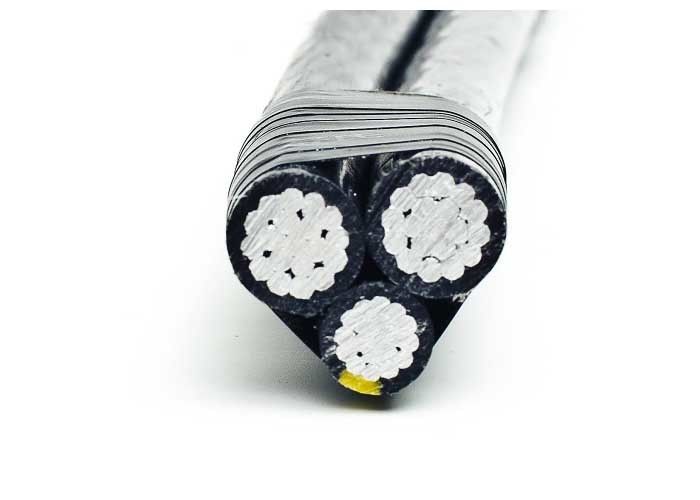

0.6/1KV cabo pendente aéreo, linha aérea aérea ASTM Triplex B231 de cabo bonde
  • 0.6/1KV cabo pendente aéreo, linha aérea aérea ASTM Triplex B231 de cabo bonde
  • 0.6/1KV cabo pendente aéreo, linha aérea aérea ASTM Triplex B231 de cabo bonde
  • 0.6/1KV cabo pendente aéreo, linha aérea aérea ASTM Triplex B231 de cabo bonde
  • 0.6/1KV cabo pendente aéreo, linha aérea aérea ASTM Triplex B231 de cabo bonde
0.6/1KV cabo pendente aéreo, linha aérea aérea ASTM Triplex B231 de cabo bonde

0.6/1KV cabo pendente aéreo, linha aérea aérea ASTM Triplex B231 de cabo bonde

Lugar de origem China
Marca HOLD-ONE
Certificação KEMA
Detalhes do produto
Tipo:
Baixa Tensão
Material condutor:
Alumínio
Material de isolamento:
XLPE
Identificação do núcleo:
Costelas
Temperatura de trabalho:
90 graus
Padrão:
ASTM B231
Destacar:

cabo de antena elétrico

,

Cabo isolado aéreo

Termos de pagamento e envio
Quantidade de ordem mínima
1000M
Preço
0.19-10.99USD/m
Detalhes da embalagem
Cilindro de aço do cilindro de madeira
Tempo de entrega
30 DIAS
Habilidade da fonte
1000KM POR o MÊS
Descrição do produto

0.6/1KV Linha aérea de baixa tensão Triplex ABC ASTM B231

1Aplicação

O cabo aéreo de conjunto (cabo ABC) é um conceito muito inovador para a distribuição aérea de energia em comparação com o sistema de distribuição aérea convencional de condutor nu.

Proporciona um nível mais elevado de segurança e fiabilidade, perdas de energia mais baixas e economia do sistema, reduzindo os custos de instalação, manutenção e operação.

Os cabos aéreos Caledonian LV são concebidos para fornecer serviços aéreos de 600/1000 volts para serviço temporário em canteiros de obras, como uma queda de serviço (pole de energia para a entrada de serviço),como um cabo secundário (de poste para poste) ou iluminação pública.

Este cabo superior fornece isolamento reforçado de acordo com a norma IEC 61140 e cumpre, portanto, a classe II de acordo com a norma IEC 61140.Mas isso poderia ser se solicitado mudança para um cabo retardador de chama.

2. Padrão

Projeto básico para as normas BS 7870 / TNB Specification ((IEC 60502) / HD 626 S1 / NFC 33-209 / AS/NZS 3560-1

Condutor Condutor de alumínio, comprimido com filamentos redondos (RM).
Isolamento Composto XPLE, resistente aos raios UV.
Identificação do núcleo 1, 2 ou 3 costelas longitudinais elevadas na superfície dos núcleos.A superfície do núcleo neutro deve ter pelo menos 12 costelas para secções transversais até 50 mm^2 e pelo menos 16 costelas para núcleos superiores a 50 mm^2.No caso de feixes de cinco núcleos, a superfície do núcleo de protecção deve ser lisa.

4. Propriedades elétricas

Voltagem nominal 0.6/1kV
Tensão de ensaio 4 Veff kV
Temperatura mínima de colocação -20°C
Temperatura de funcionamento -40°C ~ +90°C
Temperatura máxima de curto-circuito 250°C
Temperatura máxima do condutor 80°C
Radius mínimo de curvatura 18×OD

5Parâmetros de construção

NFC 33-209

Número de núcleos x secção transversal nominal Diâmetro global Peso Resistência máxima do condutor Carga mínima de ruptura Classificação atual
Não. × mm^2 mm Kg/Km Ω/Km CN A
2x10 RM 12.8 93 3.080 1.5 38
4x10 RM 15.4 183 3.080 1.5 38
2x16 RM 14.8 129 1.910 2.3 72
2x16 RN + 2x1,5 RE 14.8 176 1.910/12.100 2.3 72
4x16 RM 17.8 257 1.910 2.3 72
4x16 RN + 2x1,5 RE 17.8 304 1.910/12.100 2.3 72
2x25 RM 18.0 202 1.200 3.8 107
2x25 RM + 2x1,5 RE 18.0 249 1.200/12.100 3.8 107
4x25 RM 21.7 404 1.200 3.8 107
4x25 RM + 2x1,5 RE 21.7 451 1.200/12.100 3.8 107
2x35 RM 20.8 269 0.868 5.2 132
2x35 RM + 2x1,5 RE 20.8 316 0.868/12.100 5.2 132
4x35 RM 25.1 539 0.868 5.2 132
4x35 RM + 2x1,5 RE 25.1 586 0.868/12.100 5.2 132
2x50 RM 23.4 352 0.641 7.6 165
2x50 RM + 2x1,5 RE 23.4 399 0.641/12.100 7.6 165
1x54,6 RM + 3x25 RM 21.7 507 0.630/1.200 3.8 107
1x54,6 RM + 3x25 RM + 1x16 RM 24.3 573 0.630/1.200/1.910 3.8/2.3 107/72
1x54,6 RM + 3x25 RM + 2x16 RM 29.7 639 0.630/1.200/1.910 3.8/2.3 107/72
1x54,6 RM + 3x25 RM + 3x16 RM 31.1 705 0.630/1.200/1.910 3.8/2.3 107/72
1x54,6 RM + 3x35 RM 25.1 615 0.630/0.868 5.2 132
1x54,6 RM + 3x35 RM + 1x16 RM 28.1 680 0.630/0.868/1.910 5.2/2.3 132/72
1x54,6 RM + 3x35 RM + 2x16 RM 34.3 748 0.630/0.868/1.910 5.2/2.3 132/72
1x54,6 RM + 3x35 RM + 3x16 RM 35.9 814 0.630/0.868/1.910 5.2/2.3 132/72
1x54,6 RM + 3x35 RM + 1x25 RM 28.1 714 0.630/0.868/1.200 5.2/3.8 132/107
1x54,6 RM + 3x50 RM 28.2 741 0.630/0.641 7.6 165
1x54,6 RM + 3x50 RM + 1x16 RM 31.6 806 0.630/0.641/1.910 7.6/2.3 165/72
1x54,6 RM + 3x50 RM + 2x16 RM 38.6 875 0.630/0.641/1.910 7.6/2.3 165/72
1x54,6 RM + 3x50 RM + 3x16 RM 40.4 940 0.630/0.641/1.910 7.6/2.3 165/72
1x54,6 RM + 3x50 RM + 1x25 RM 31.6 841 0.630/0.641/1.200 7.6/3.8 165/107
1x54,6 RM + 3x70 RM 33.0 950 0.630/0.443 10.2 205
1x54,6 RM + 3x70 RM + 1x16 RM 37.0 1014 0.630/0.443/1.910 10.2/2.3 205/72
1x54,6 RM + 3x70 RM + 2x16 RM 45.2 1083 0.630/0.443/1.910 10.2/2.3 205/72
1x54,6 RM + 3x70 RM + 3x16 RM 47.3 1148 0.630/0.443/1.910 10.2/2.3 205/72
1x54,6 RM + 3x70 RM + 1x25 RM 37.0 1048 0.630/0.443/1.200 10.2/3.8 205/107
1x54,6 RM + 3x70 RM + 2x25 RM 45.2 1150 0.630/0.443/1.200 10.2/3.8 205/107
1x54,6 RM + 3x70 RM + 3x25 RM 47.3 1250 0.630/0.443/1.200 10.2/3.8 205/107
1x54,6 RM + 3x95 RM 37.4 1176 0.630/0.320 13.5 240
1x54,6 RM + 3x95 RM + 1x16 RM 41.9 1243 0.630/0.320/1.910 13.5/2.3 240/72

Podem ser oferecidas outras secções transversais mediante pedido.
