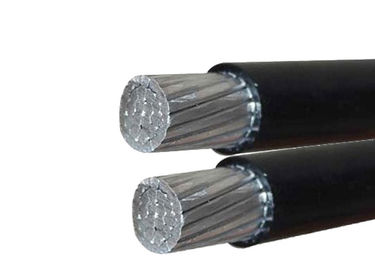

Cabo aéreo isolado XLPE preto do grupo para linhas aéreas da distribuição
Descrição do produto detalhada
ABC cabografa
(Cabo pendente do serviço)
1. Conduta de alumínio encalhada
2. Isolação do PE ou do XLPE
3. ACSR, fio de mensageiro de AAAC
Aplicação
Prefere-se ao uso da gota do serviço (cabos de ABC) em vez dos condutores uninsulated
em redes da baixa tensão. a gota do serviço (cabos de ABC) é usada especialmente em áreas
onde o custo de redes subterrâneas é caro e também
para a eletrificação de áreas rurais goste de vilas.
Tensão
Tensão avaliado U0/U = 0,6 /1 quilovolt
VAC da tensão do teste 5 quilovolts
Dados técnicos
Temperatura de funcionamento máximo 90 graus
O máximo procura um caminho mais curto a temperatura 250 graus. A gota do serviço (cabos de ABC) é usada especialmente nas áreas onde o custo de redes subterrâneas é caro e igualmente para a eletrificação de áreas rurais como vilas.
Charaters técnicos de ABC baseados no padrão ASTM ANSI/ICEA S-76-474 e NFC 33-209
Programação de detalhes técnicos
Condutor da fase | |||||||||
Área de seção transversal nominal | milímetro do ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
Número de núcleos | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
Número mínimo de fios | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
Espessura nominal da isolação | milímetro | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
Diâmetro do núcleo isolado | milímetro | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
Resistência máxima da C.C. em 20℃ | ohm/km | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
Avaliação atual no vento imóvel, ambiental | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
temperature=30℃ | |||||||||
Condutor temperature=75℃ | |||||||||
Condutor do mensageiro | |||||||||
Área de seção transversal nominal | milímetro do ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
Número mínimo de fios | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
Espessura nominal da isolação | milímetro | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
Diâmetro do núcleo isolado | milímetro | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
Resistência máxima da C.C. em 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
Calculado quebrando a carga | kN | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
Condutor da iluminação de rua | |||||||||
Área de seção transversal nominal | milímetro do ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
Número mínimo de fios | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
Espessura nominal da isolação | milímetro | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
Diâmetro do núcleo isolado | milímetro | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
Resistência máxima da C.C. em 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
Cabo terminado | |||||||||
Diâmetro aproximadamente total | milímetro | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
Aproximadamente peso do cabo | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
Comprimento da embalagem | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
