Qingdao Yilan Cable Co., Ltd.
E-mail sales3@holdonecable.com Telefone 86-- 19026815676
Casa > produtos > Condutor desencapado >

Lugar de origem China
Marca QINGDAO YICABLE CABLE
Certificação ASTM A475, BS 183:1972
Detalhes do produto
Condutor:
Aço Galvanizado
Área transversal:
16.41~765.99mm2
Aplicativo:
Cordão de ACSR (Cordão de ACSR)
Isolamento:
NÃO
Bainha:
NÃO
Modelo NÃO.:
GSW
Tipo:
alta tensão
Destacar:

all aluminium alloy conductor

,

acsr conductor

Termos de pagamento e envio
Quantidade de ordem mínima
0.5KM
Preço
0.10-10.99USD/m
Detalhes da embalagem
Cilindro de madeira ou cilindro de aço
Tempo de entrega
10Days ou mais
Termos de pagamento
L/C,D/A,D/P,T/T,Western Union,
Habilidade da fonte
1000KM POR o MÊS
Descrição do produto

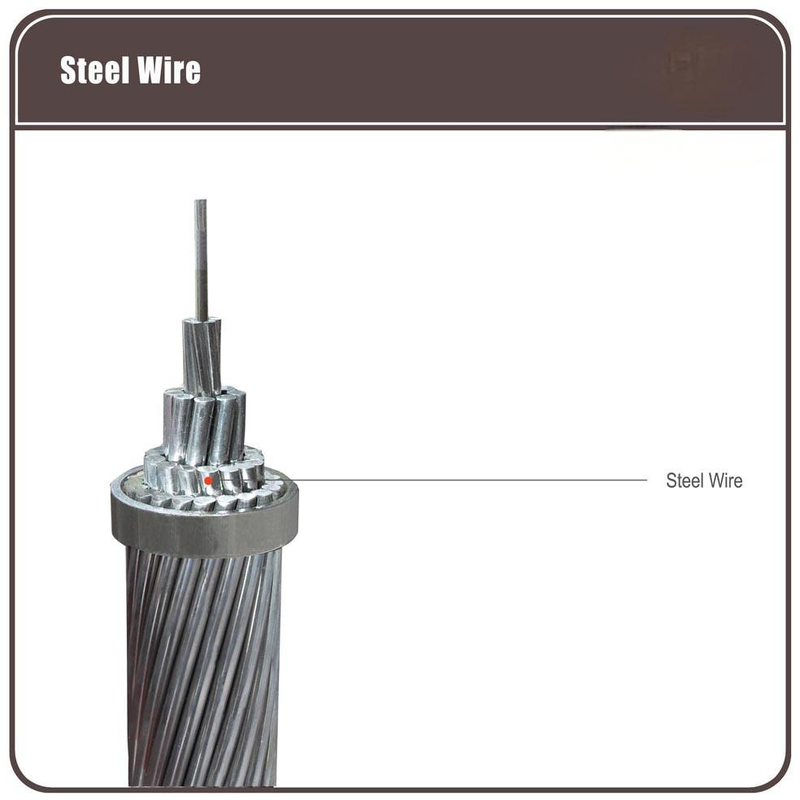

Condutor de Alumínio Reforçado com Aço GSW Anti-Extrusão 16,41mm² - 765,99mm²



Especificações


O fio de aço galvanizado (GSW) é utilizado para o cordão do condutor ACSR (Condutor de Alumínio Reforçado com Aço). Sendo a empresa líder neste setor, o GSW fabricado pela Shenghua possui excelente propriedade mecânica, melhor qualidade de revestimento e bom estado de superfície.






 Diâmetro(mm)

Resistência à Tração(Mpa)

Peso do Zinco(g/m2)

1,24~2,25

1340~1620

185~215

2,25~3,00

1310~1590

230


3,00~3,50

1290~1550

245


3,50~4,25

1290~1520

260


4,25~4,75

1290~1520

275


4,75~5,50

1290~1520

290








Nível de Intensidade Diâmetro do Fio Mín. Tração Mín. Tensão com 1% Mín. Extensão Mín. Número de 360° Diâmetro de Teste


Resistência Extensão Porcentagem Quando L=250 torções
Mandril

mm
mpa mpa %


múltiplo

>1,24~2,25 1340 1170 3,0
16
1

>2,25~2,75 1310 1140 3,0
16
1

>2,75~3,00 1310 1140 3,5
16
1
Geral >3,00~3,50 1290 1100 3,5
14
1

>3,50~4,25 1290 1100 4,0
12
1

>4,25~4,75 1290 1100 4,0
12
1

>4,75~5,50 1290 1100 4,0
12
1

>1,24~2,25 1450 1310 2,5
16
3

>2,25~2,75 1410 1280 2,5
16
3

>2,75~3,00 1410 1280 3,0
16
4
Alto >3,00~3,50 1410 1240 3,0
14
4

>3,50~4,25 1380 1170 3,0
12
4

>4,25~4,75 1380 1170 3,0
12
4

>4,75~5,50 1380 1170 3,0
12
4

>1,24~2,25 1620 1450 2,0
14
4

>2,25~2,75 1590 1410 2,0
14
4

>2,75~3,00 1590 1410 2,5
12




5
Muito Alto >3,00~3,50 1550 1380 2,5
12
5

>3,50~4,25 1520 1340 2,5
10
5

>4,25~4,75 1520 1340 2,5
10
5

>4,75~5,50 1520 1270 2,5
10
5








FIO DE AÇO GALVANIZADO/GSW





ASTM A475
Número de Fios Diâmetro Aproximado do Cabo Condutância (S)  Alto Extra Alto Peso Aproximado
/Diâmetro

Grau Martin Grau de Resistência Grau de Resistência

Polegada mm kN kN kN kg/km
3/2,64 7/32 5,56 10,409 15,569 21,796 131
3/3,05 1/4 6,35 13,523 21,040 29,981 174
3/3,05 1/4 6,35 - - - 174
3/3,30 9/32 7,14 15,035 23,398 33,362 204
3/3,68 5/16 7,94 18,193 28,246 40,479 256
3/4,19 3/8 9,52 24,732 37,187 52,489 328
7/1,04 1/8 3,18 4,048 5,916 8,140 49
7/1,32 5/32 3,97 6,539 9,519 13,078 76
7/1,57 3/16 4,76 8,452 12,677 17,748 108
7/1,65 3/16 4,76 - - - 118
7/1,83 7/32 5,56 11,387 17,126 24,020 145
7/2,03 1/4 6,35 14,012 21,129 29,581 181
7/2,36 9/32 7,14 18,905 28,469 39,812 243
7/2,64 5/16 7,94 23,798 35,586 49,820 305
7/2,77 5/16 7,94 - - - 335
7/3,05 3/8 9,52 30,915 48,040 68,503 407
7/3,68 7/16 11,11 41,591 64,499 92,523 594
7/4,19 1/2 12,70 53,823 83,627 119,657 768
7/4,78 9/16 14,29 69,837 108,981 155,688 991
7/5,26 5/8 15,88 84,961 131,667 188,605 1211
19/2,54 1/2 12,70 56,492 84,961 118,768 751
19/2,87 9/16 12,49 71,616 107,202 149,905 948
19/3,18 5/8 15,88 80,513 124,995 178,819 1184
19/3,81 3/4 19,05 116,543 181,487 259,331 1719
19/4,50 7/8 22,22 159,691 248,211 354,523 2352
19/5,08 1 25,40 209,066 325,610 464,839 2384
37/3,63 1 25,40 205,508 319,827 456,832 3061
37/4,09 11/8 28,58 262,000 407,457 581,827 4006
37/4,55 11/4 31,75 324,720 505,318 721,502 4833
