Lugar de origem China
Marca QINGDAO YICABLE CABLE
Certificação ASTM A475, BS 183:1972
Detalhes do produto
Condutor:
Fio de aço galvanizado
Aplicativo:
sistema de transmissão de energia
Isolamento:
NÃO
Bainha:
NÃO
Diâmetro:
5.5mm~37.5mm
Número de fios:
3 mm²~37 mm²
Destacar:

all aluminium alloy conductor

,

acsr conductor

Termos de pagamento e envio
Quantidade de ordem mínima
0.5KM
Preço
0.10-10.99USD/m
Detalhes da embalagem
Cilindro de madeira ou cilindro de aço
Tempo de entrega
10Days ou mais
Termos de pagamento
L/C,D/A,D/P,T/T,Western Union,
Habilidade da fonte
1000KM POR o MÊS
Descrição do produto

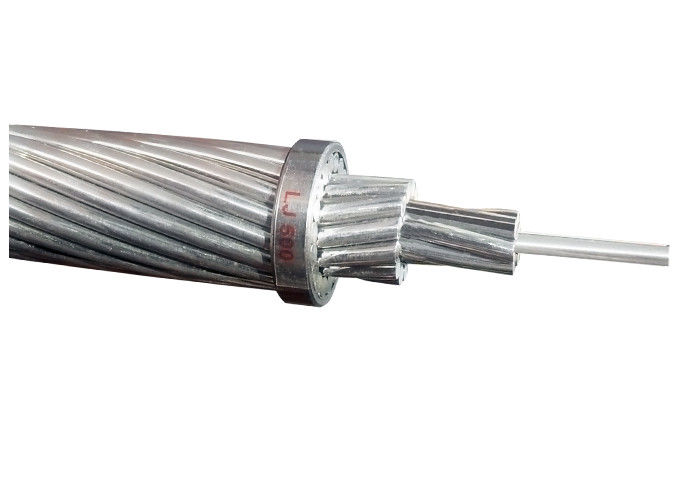

Fio de Aço Galvanizado GSW Condutor Nu para Sistema de Transmissão de Energia



Especificações


O produto fio de aço galvanizado (GSW) é utilizado para o cordão do condutor ACSR (Condutor de Alumínio Reforçado com Aço). Sendo a empresa líder neste setor, o GSW fabricado pela Shenghua possui excelente propriedade mecânica, melhor qualidade de revestimento e bom estado de superfície.





 Diâmetro(mm)

Resistência à Tração(Mpa)

Peso do Zinco(g/m2)

1.24~2.25

1340~1620

185~215

2.25~3.00

1310~1590

230


3.00~3.50

1290~1550

245


3.50~4.25

1290~1520

260


4.25~4.75

1290~1520

275


4.75~5.50

1290~1520

290








Nível de Intensidade Diâmetro do Fio Tensão Mínima Tensão Mínima com 1% Extensão Mínima Número Mínimo de 360° Diâmetro de Teste


de Tração de Extensão Porcentagem Quando L=250 torções
Mandril

mm
mpa mpa %


múltiplo

>1.24~2.25 1340 1170 3.0
16
1

>2.25~2.75 1310 1140 3.0
16
1

>2.75~3.00 1310 1140 3.5
16
1
Geral >3.00~3.50 1290 1100 3.5
14
1

>3.50~4.25 1290 1100 4.0
12
1

>4.25~4.75 1290 1100 4.0
12
1

>4.75~5.50 1290 1100 4.0
12
1

>1.24~2.25 1450 1310 2.5
16
3

>2.25~2.75 1410 1280 2.5
16
3

>2.75~3.00 1410 1280 3.0
16
4
Alto >3.00~3.50 1410 1240 3.0
14
4

>3.50~4.25 1380 1170 3.0
12
4

>4.25~4.75 1380 1170 3.0
12
4

>4.75~5.50 1380 1170 3.0
12
4

>1.24~2.25 1620 1450 2.0
14
4

>2.25~2.75 1590 1410 2.0
14
4

>2.75~3.00 1590 1410 2.5
12




5
Muito Alto >3.00~3.50 1550 1380 2.5
12
5

>3.50~4.25 1520 1340 2.5
10
5

>4.25~4.75 1520 1340 2.5
10
5

>4.75~5.50 1520 1270 2.5
10
5








ASTM A475
Número de Fios Diâmetro Aproximado do Cabo Condutância (S)  Alto Extra Alto Peso Aproximado
/Diâmetro

Grau Martin Grau de Resistência Grau de Resistência

Polegada mm kN kN kN kg/km
3/2.64 7/32 5.56 10.409 15.569 21.796 131
3/3.05 1/4 6.35 13.523 21.040 29.981 174
3/3.05 1/4 6.35 - - - 174
3/3.30 9/32 7.14 15.035 23.398 33.362 204
3/3.68 5/16 7.94 18.193 28.246 40.479 256
3/4.19 3/8 9.52 24.732 37.187 52.489 328
7/1.04 1/8 3.18 4.048 5.916 8.140 49
7/1.32 5/32 3.97 6.539 9.519 13.078 76
7/1.57 3/16 4.76 8.452 12.677 17.748 108
7/1.65 3/16 4.76 - - - 118
7/1.83 7/32 5.56 11.387 17.126 24.020 145
7/2.03 1/4 6.35 14.012 21.129 29.581 181
7/2.36 9/32 7.14 18.905 28.469 39.812 243
7/2.64 5/16 7.94 23.798 35.586 49.820 305
7/2.77 5/16 7.94 - - - 335
7/3.05 3/8 9.52 30.915 48.040 68.503 407
7/3.68 7/16 11.11 41.591 64.499 92.523 594
7/4.19 1/2 12.70 53.823 83.627 119.657 768
7/4.78 9/16 14.29 69.837 108.981 155.688 991
7/5.26 5/8 15.88 84.961 131.667 188.605 1211
19/2.54 1/2 12.70 56.492 84.961 118.768 751
19/2.87 9/16 12.49 71.616 107.202 149.905 948
19/3.18 5/8 15.88 80.513 124.995 178.819 1184
19/3.81 3/4 19.05 116.543 181.487 259.331 1719
19/4.50 7/8 22.22 159.691 248.211 354.523 2352
19/5.08 1 25.40 209.066 325.610 464.839 2384
37/3.63 1 25.40 205.508 319.827 456.832 3061
37/4.09 11/8 28.58 262.000 407.457 581.827 4006
37/4.55 11/4 31.75 324.720 505.318 721.502 4833










CERTIFICAÇÃO


All Aluminium Alloy Bare Conductors (AAAC) Concentric Lay Stranded
