Lugar de origem China
Marca QINGDAO YICABLE CABLE
Certificação ASTM B-232
Detalhes do produto
Condutor:
CAA
Nome de CÓDIGO:
Turky
Nº de fios:
7
Construção:
6 Al.+1 St.
Diâmetro geral:
5,04 mm
Aplicativo:
Sistema de energia aérea
Destacar:

aaac conductor

,

all aluminium alloy conductor

Termos de pagamento e envio
Quantidade de ordem mínima
0.5KM
Preço
0.10-30.99USD/m
Detalhes da embalagem
Cilindro de madeira ou cilindro de aço
Tempo de entrega
10 dias ou mais
Termos de pagamento
L/C,D/A,D/P,T/T,Western Union,MoneyGram
Habilidade da fonte
1000KM POR o MÊS
Descrição do produto

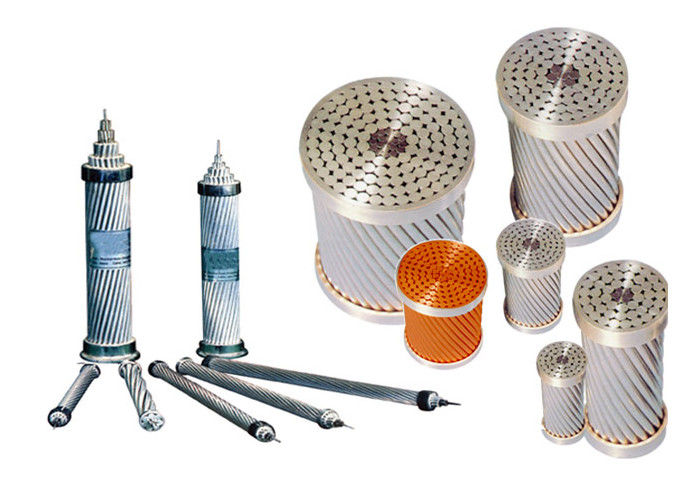

Diâmetro total reforçado aço do código 5.04mm de Turky do condutor de alumínio encalhado





Fios de liga de alumínio, trançados concentricamente com núcleo de aço. O fio central para CAA está disponível com galvanização classe A, B ou C; alumínio “aluminizado” revestido (AZ); ou revestido de alumínio (AW). Proteção adicional contra corrosão está disponível através da aplicação de graxa no núcleo ou da infusão de graxa em todo o cabo.



Aplicativo:



Usado como cabo de transmissão aéreo nu e como cabo de distribuição primário e secundário. ACSR oferece resistência ideal para design de linha. O encordoamento variável do núcleo de aço permite que a resistência desejada seja alcançada sem sacrificar a ampacidade.



Padrões:

Todos os produtos podem atender perfeitamente a solicitações de diversos padrões. podemos projetar e fabricar cabos especiais de acordo com os padrões exigidos pelos clientes, tais como: GB, IEC, BS, ASTM, JIS, DIN CRS.





CAA
    Área Total   Encalhe e Fio Aprox.   Peso   Nominal Máx. CC
Nome de código Nominal Al. Santo. Total Diâmetro Geral       Quebra Resistência em
  AWG ou       Al. Santo. Diâmetro Al. Santo. Total Carregar 20°C
  MCM milímetros2 milímetros2 milímetros2 milímetros milímetros milímetros kg/km kg/km kg/km kN Ω/km
Peru 6 13h29 2.19 15h48 6/1,68 1/1,68 5.04 37 17 54 5.24 2.1586
Cisne 4 21.16 3,55 24,71 3/2.12 1/2.12 6,36 58 27 85 8.32 1.3557
Cisne 4 21.16 5,35 26.51 7/1.96 1/2,61 6,53 58 42 100 10.53 1.3557
Pardal 2 33,61 5,61 39,22 6/2,67 1/2,67 8.01 92 44 136 12h70 0,8535
Espartano 2 33,61 8,52 42.13 7/2.47 1/3.30 8.24 92 67 159 16.11 0,8535
Robin 1 42,39 7.10 49,49 6/3,00 1/3,00 9h00 116 55 171 15,85 0,6767
Corvo 1/0 53,48 8,90 62,38 6/3.37 1/3,37 10.11 147 69 216 19h32 0,5364
Codorniz 2/0 67,42 11.23 78,65 6/3,78 1/3,78 11h34 185 88 273 23,62 0,4255
Pombo 3/0 85.03 14.19 99,22 6/4,25 1/4,25 12h75 233 110 343 29.41 0,3373
Pinguim 4/0 107,23 17,87 125,10 6/4,77 1/4,77 14h31 294 139 433 37.06 0,2675
Asa de cera 266,8 135,16 7,48 142,64 18/3.09 1/3.09 15h45 373 58 431 30.27 0,2133
Perdiz 266,8 135,16 22h00 157,16 26/2.57 7/2.00 16.28 374 172 546 50,29 0,2143
Avestruz 300 152,00 24,71 176,71 26/2.73 02/07.12 17h28 421 193 614 56,52 0,1906
Merlim 336,4 170,45 9h48 179,93 18/3.47 1/3,47 17h50 470 74 544 38,23 0,1691
Pintarroxo 336,4 170,45 27,81 198,23 26/2.89 02/07,25 18h31 472 217 689 62,71 0,1699
Papa-figo 336,4 170,45 39,81 21.026 30/2,69 7/2,69 18,83 473 311 784 77,27 0,1704
Chickadee 397,5 201.42 11.16 212,58 18/3,77 1/3,77 18h85 555 87 642 43,99 0,1431
Brant 397,5 201.42 26.13 227,55 24/3.27 02/07.18 19.61 558 204 762 64,69 0,1438
Íbis 397,5 201.42 32,77 234,19 26/3.14 7/2.44 19,88 558 256 814 72.11 0,1438
Cotovia 397,5 201.42 46,97 248,39 30/2.92 7/2.92 2044 560 367 927 88,69 0,1442
Pelicano 477 241,68 13.42 255,10 18/4.14 1/4.14 2070 666 105 771 52.16 0,1193
Cintilação 477 241,68 31.29 272,97 24/3,58 7/2.39 21h49 670 245 915 76,66 0,1199
Falcão 477 241,68 39,42 281.10 26/3.44 7/2,67 21.79 670 308 978 86,65 0,1199
Galinha 477 241,68 56,39 298.07 30/3.20 03/07.20 22h40 671 441 1112 105,34 0,1201
Águia-pescadora 556,5 282,00 15,68 297,68 18/4.47 1/4,47 22h35 777 122 899 60,88 0,1022
Periquito 556,5 282,00 36,58 318,58 24/3,87 7/2,58 23.22 781 286 1067 88,22 0,1027
Pomba 556,5 282,00 45,94 327,94 26/3.72 7/2,89 23h55 781 359 1140 101.03 0,1027
Águia 556,5 282,00 65,81 347,81 30/3.46 7/3.46 24.21 783 515 1298 122,92 0,1030
Pavão 605 306,58 39,74 346,32 24/4.03 7/2,69 24h20 849 311 1160 95,88 0,0945
Gorducho 605 306,58 49,94 356,52 26/3.87 03/07.01 24.51 850 390 1240 108.14 0,0945
Pato de Madeira 605 306,58 71,55 378,13 30/3.61 7/3.61 25h25 851 560 1411 128,84 0,0947
Cerceta 605 306,58 69,87 376,45 30/3.61 19/2.16 25.24 851 548 1399 133,59 0,0947
Rei pássaro 636 322,26 17h90 340,16 18/4.78 1/4,78 23,88 889 139 1028 69,55 0,08945
Torre 636 322,26 41,81 364.07 24/4.14 7/2,76 24,84 893 326 1219 100,83 0,08989
Grosbeak 636 322,26 52,45 374,71 26/3.97 03/07.09 25h15 893 409 1302 111,80 0,08989
Negrinha 636 322,26 75,22 397,48 30/3,70 7/3,70 25,88 895 589 1484 135,44 0,09011
Garça 636 322,26 73,55 395,81 30/3,70 19/2.22 25,90 894 576 1470 140h30 0,09011
Rápido 636 322,26 8,96 331.22 36/3,38 1/3,38 23,62 888 70 958 60,52 0,08945
Flamingo 666,6 337,34 43,81 381,55 24/4.23 7/2.82 25h40 936 342 1278 105,66 0,08577
Gannet 666,6 337,34 55.03 392,77 26/4.07 7/3.16 25,76 936 429 1365 117,33 0,08577
Palafitas 715,5 362,58 46,97 409,55 24/4.39 7/2.92 26h31 1005 367 1372 113,35 0,07989
Estorninha 715,5 362,58 59.03 421,61 26/4.21 7/3.28 26,68 1005 461 1466 125,91 0,07989
Asa Vermelha 715,5 362,58 82,58 445,16 30/3,92 19/2.35 27.43 1006 647 1653 153,94 0,08009
Andorinha-do-mar 795 402,84 27,87 430,71 45/3,38 02/07,25 27.03 1116 217 1333 97,37 0,07191
Condor 795 402,84 52.19 455,03 54/3.08 7/3.08 27,72 1116 408 1524 124,45 0,07191
Cuco 795 402,84 52.19 455,03 24/4.62 7/3.08 27,74 1116 408 1524 123,94 0,07191
Drake 795 402,84 65,61 468,35 26/4.44 7/3,45 28.11 1116 512 1628 139,92 0,07191





    Área Total   Encalhe e Fio Aprox.   Peso   Nominal Máx. CC
Nome de código Nominal Al. Santo. Total Diâmetro Geral       Quebra Resistência em
  AWG ou       Al. Santo. Diâmetro Al. Santo. Total Carregar 20°C
  MCM milímetros2 milímetros2 milímetros2 milímetros milímetros milímetros kg/km kg/km kg/km kN Ω/km
Galeirão 795 402,84 11.16 414,00 36/3,77 1/3,77 26.41 1110 88 1198 74,34 0,07156
Pato selvagem 795 402,84 91,87 494,71 30/4.14 19/2.48 28,96 1119 719 1838 171.18 0,07208
Ruivo 900 456,06 34,54 487,60 45/3,59 7/2.40 28,73 1263 247 1510 108,96 0,06351
Canário 900 456,06 59.10 515.16 54/3,28 7/3.28 29,52 1263 461 1724 140,95 0,06351
Trilho 954 483,42 33,42 816,84 45/3,70 7/2.47 29,61 1339 262 1601 115,63 0,05992
pássaro-gato 954 483,42 13.42 496,84 36/4.14 1/4.14 28,95 1333 105 1438 87,66 0,05962
Cardeal 954 483,42 62,65 546.07 54/3,38 7/3.38 30.42 1339 490 1829 149,36 0,05992
Ortlán 1033,5 523,68 36.19 559,87 45/3,85 7/2,57 30,81 1451 283 1734 123,10 0,05531
Tânger 1033,5 523,68 14.51 538.195 36/4.30 1/4.30 30.12 1443 113 1556 94,93 0,05504
maçarico 1033,5 523,68 67,87 91,55 54/3,52 7/3.52 31,68 1451 530 1981 161,80 0,05531
Gaio Azul 1113 563,93 39.03 602,96 45/4,00 7/2,66 31,98 1563 385 1868 132,63 0,05136
Passarinho 1113 563,93 71,55 635,48 54/3,65 19/2.19 32,85 1570 580 2130 174,41 0,05161
Bandeirinha 1192,5 604.26 41,55 645,81 45/4.14 7/2,76 33.12 1674 327 2001 141,79 0,04793
Grackle 1192,5 604.26 76,58 680,84 54/3,77 19/2.27 33,97 1682 600 2282 186,38 0,04817
Amarga 1272 644,51 44,52 689.03 45/4,27 7/2,85 34.17 1785 349 2134 151,48 0,04494
Faisão 1272 644,51 81,68 726,19 54/3,90 19/2.34 35.10 1795 638 2433 194,00 0,04516
Cotovia 1272 644,51 17,87 662,38 36/4,78 1/4,78 33,42 1777 140 1917 115,85 0,04472
Ursa 1351,5 684,84 47.10 731,94 45/4,40 7/2.92 35.16 1898 368 2266 160,70 0,04230
Martinho 1351,5 684,84 86,71 771,55 54/4.02 19/2.41 36.17 1906 679 2585 206.05 0,04250
Bobolink 1431 725,10 50,32 775,42 45/4,53 7/3.02 36,24 2009 393 2402 170,71 0,03994
Tarambola 1431 725,10 91,87 816,97 54/4.14 19/2.48 37,24 2019 719 2738 218,24 0,04013
Pica-pau-cinzento 1510,5 765,35 52,90 818,25 45/4,65 7/3.10 37h20 2120 414 2534 177,89 0,03784
Papagaio 1510,5 765,35 86,84 862,19 54/4,25 19/2,55 38,25 2131 759 2890 230,20 0,03802
Abibe 1590 805.68 55,48 861.16 45/4,77 7/3.18 38.16 2232 435 2667 187.02 0,03595
Falcão 1590 805.68 102.13 907.81 54/4,36 19/2.62 39,26 2243 799 3042 242,55 0,03613
