Lugar de origem China
Marca QINGDAO YICABLE CABLE
Certificação ASTM A475, BS 183:1972
Detalhes do produto
Condutor:
Fio de aço galvanizado
Nome de CÓDIGO:
GSW
Diâmetro de fio único:
1,24-2,50
Resistência à tracção:
1290mpa ~ 1620mpa
Peso do Zinco:
195g/m²~290g/m²
Aplicativo:
Núcleo do ACSR
Destacar:

Condução nua de arame de aço galvanizado

,

ACSR Condutor Ferroviário ASTM A475

,

Condutor nu com certificação ASTM

Termos de pagamento e envio
Quantidade de ordem mínima
0.5KM
Preço
0.10-20.99USD/m
Detalhes da embalagem
Cilindro de madeira ou cilindro de aço
Tempo de entrega
5 dias ou mais
Termos de pagamento
L/C,D/A,D/P,T/T,Western Union,
Descrição do produto

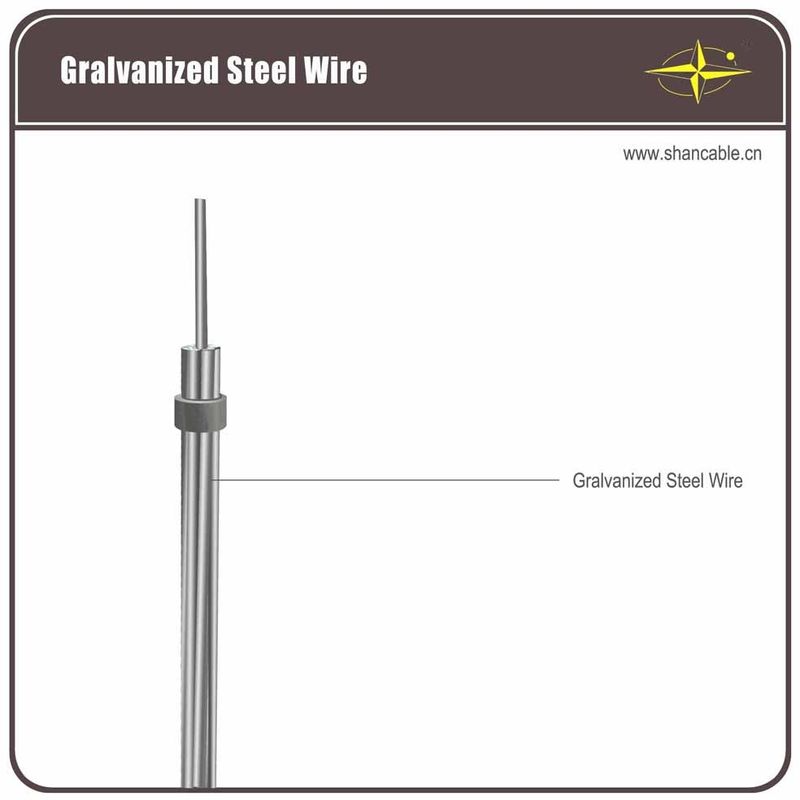

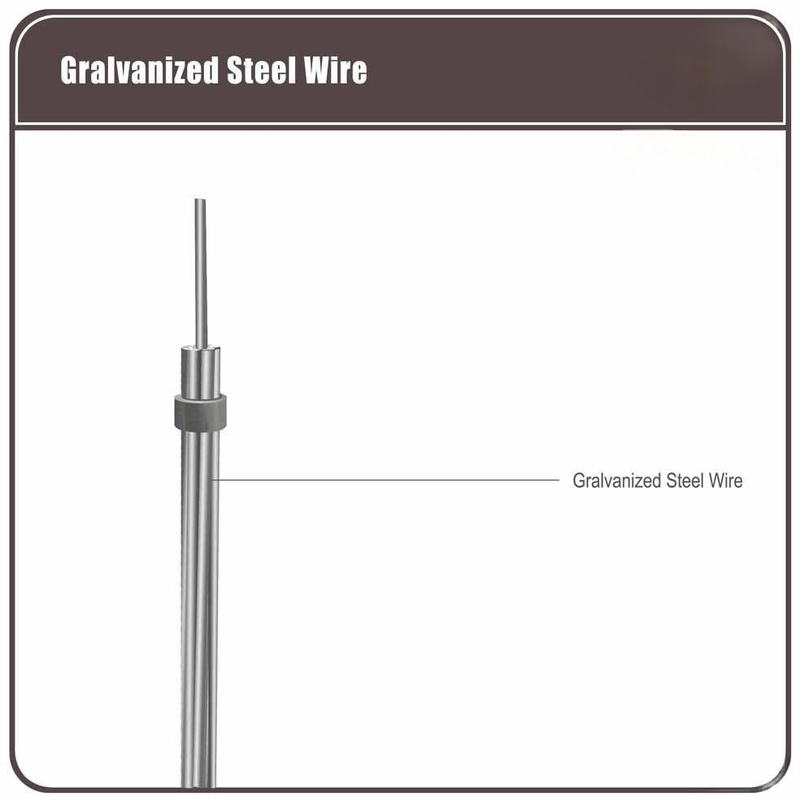

Fio de Aço Galvanizado Condutor Nu, Condutor de Trilho ACSR Certificação ASTM A475



O produto fio de aço galvanizado (GSW) é usado para o cordão do condutor ACSR (Condutor de Alumínio Reforçado com Aço). Sendo a empresa líder neste setor, o GSW fabricado pela Shenghua possui excelente propriedade mecânica, melhor qualidade de revestimento e bom estado de superfície.



 Diâmetro(mm)

Resistência à Tração(Mpa)

Peso do Zinco(g/m2)

1.24~2.25

1340~1620

185~215

2.25~3.00

1310~1590

230

3.00~3.50

1290~1550

245

3.50~4.25

1290~1520

260

4.25~4.75

1290~1520

275

4.75~5.50

1290~1520

290







Nível de Intensidade Diâmetro do Fio Tensão Mínima Tensão Mínima com 1% Extensão Mínima Número Mínimo de 360° Diâmetro de Teste


de Tração de Extensão Porcentagem Quando L=250 torções Mandril

mm
mpa mpa %

múltiplo

>1.24~2.25 1340 1170 3.0
16 1

>2.25~2.75 1310 1140 3.0
16 1

>2.75~3.00 1310 1140 3.5
16 1
Geral >3.00~3.50 1290 1100 3.5
14 1

>3.50~4.25 1290 1100 4.0
12 1

>4.25~4.75 1290 1100 4.0
12 1

>4.75~5.50 1290 1100 4.0
12 1

>1.24~2.25 1450 1310 2.5
16 3

>2.25~2.75 1410 1280 2.5
16 3

>2.75~3.00 1410 1280 3.0
16 4
Alto >3.00~3.50 1410 1240 3.0
14 4

>3.50~4.25 1380 1170 3.0
12 4

>4.25~4.75 1380 1170 3.0
12 4

>4.75~5.50 1380 1170 3.0
12 4

>1.24~2.25 1620 1450 2.0
14 4

>2.25~2.75 1590 1410 2.0
14 4

>2.75~3.00 1590 1410 2.5
12 5
Muito Alto >3.00~3.50 1550 1380 2.5
12 5

>3.50~4.25 1520 1340 2.5
10 5

>4.25~4.75 1520 1340 2.5
10 5

>4.75~5.50 1520 1270 2.5
10 5










ASTM A475


Número de Fios Diâmetro Aprox. Siemens Alto Extra Alto Peso Aprox.



/Diâmetro

Grau Martin Grau de Resistência Grau de Resistência





Polegada mm kN kN kN kg/km

3/2.64 7/32 5.56 10.409 15.569 21.796 131

3/3.05 1/4 6.35 13.523 21.040 29.981 174


3/3.05 1/4 6.35 - - - 174

3/3.30 9/32 7.14 15.035 23.398 33.362 204


3/3.68 5/16 7.94 18.193 28.246 40.479 256


3/4.19 3/8 9.52 24.732 37.187 52.489 328

7/1.04 1/8 3.18 4.048 5.916 8.140 49

7/1.32 5/32 3.97 6.539 9.519 13.078 76


7/1.57 3/16 4.76 8.452 12.677 17.748 108

7/1.65 3/16 4.76 - - - 118


7/1.83 7/32 5.56 11.387 17.126 24.020 145

7/2.03 1/4 6.35 14.012 21.129 29.581 181


7/2.36 9/32 7.14 18.905 28.469 39.812 243

7/2.64 5/16 7.94 23.798 35.586 49.820 305


7/2.77 5/16 7.94 - - - 335

7/3.05 3/8 9.52 30.915 48.040 68.503 407


7/3.68 7/16 11.11 41.591 64.499 92.523 594

7/4.19 1/2 12.70 53.823 83.627 119.657 768


7/4.78 9/16 14.29 69.837 108.981 155.688 991

7/5.26 5/8 15.88 84.961 131.667 188.605 1211


19/2.54 1/2 12.70 56.492 84.961 118.768 751

19/2.87 9/16 12.49 71.616 107.202 149.905 948


19/3.18 5/8 15.88 80.513 124.995 178.819 1184

19/3.81 3/4 19.05 116.543 181.487 259.331 1719


19/4.50 7/8 22.22 159.691 248.211 354.523 2352

19/5.08 1 25.40 209.066 325.610 464.839 2384


37/3.63 1 25.40 205.508 319.827 456.832 3061

37/4.09 11/8 28.58 262.000 407.457 581.827 4006


37/4.55 11/4 31.75 324.720 505.318 721.502 4833











BS 183:1972
Número de Aprox.

Carga Mínima de Ruptura do Fio


Peso Aprox.
Fios/Diâmetro Diâmetro do Fio Grau 350 Grau 480 Grau 700 Grau 850 Grau 1000 Grau 1150 Grau 1300


mm kN kN kN kN kN kN kN
kg/km
3/1.80 3.9 2.65 3.66 - - - - - 60
3/2.65 5.7 5.80 7.95 - - - - - 130
3/3.25 7.0 8.70 11.95 - - - - - 195
3/4.00 8.6 13.20 18.10 - - - - - 295
4/1.80 4.4 3.55 4.90 - - - - - 80
4/2.65 6.4 7.70 10.60 - - - - - 172
4/3.25 7.9 11.60 15.90 - - - - - 260
4/4.00 9.7 17.60 24.10 35.20 - - - - 390
5/1.50 4.1 3.10 4.24 6.18 - - - - 69
5/1.80 4.9 4.45 6.10 8.90 - - - - 95
5/2.65 7.2 9.65 13.25 19.30 - - - - 220
5/3.25 8.8 14.50 19.90 29.00 - - - - 320
5/4.00 10.8 22.00 30.15 43.95 - - - - 490
7/0.56 1.7 0.60 0.83 1.20 - 1.70 1.98 2.24 14
7/0.71 2.1 0.97 1.33 1.94 - 2.75 3.19 3.60 28
7/0.85 2.6 1.39 1.90 2.80 - 3.95 4.57 5.15 31
7/0.90 2.7 1.55 2.14 3.1 - 4.45 5.12 5.80 35
7/1.00 3.0 1.92 2.64 3.85 - 5.50 6.32 7.15 43
7/1.25 3.8 3.01 4.10 6.00 - 8.55 9.88 11.15 67
7/1.40 4.2 3.75 5.17 7.54 9.16 10.75 12.35 14.00 84
7/RS* 4.3 3.85 5.28 7.70 9.35 11.00 12.65 14.30 86
7/1.60 4.8 4.90 6.75 9.85 11.95 14.10 16.20 18.30 110
7/1.80 5.4 6.23 8.55 12.45 - 17.80 20.50 23.20 140
7/2.00 6.0 7.70 10.55 15.40 - 22.00 25.30 28.60 170
7/2.36 7.1 10.70 14.70 21.40 - 30.60 35.20 39.80 240
7/2.65 8.0 13.50 18.50 27.00 - 38.60 44.40 50.20 300
7/3.00 9.0 17.30 23.75 34.65 - 49.50 56.90 64.30 392
7/3.15 9.5 19.10 26.20 38.20 - 54.55 62.75 70.90 430
7/3.25 9.8 20.30 27.85 40.65 - 58.05 66.80 75.50 460
7/3.65 11.0 25.60 35.15 51.25 - 73.25 84.20 95.20 570
7/4.00 12.0 30.90 42.20 61.60 - 88.00 101.0 114.00 690
7/4.25 12.8 34.75 47.65 69.50 - 99.30 114.0 129.00 780
7/4.75 14.0 43.40 59.45 86.80 - 124.0 142.7 161.3 970
19/1.00 5.0 5.22 7.16 10.45 - 14.92 17.16 19.40 120
19/1.25 63 8.16 11.19 16.32 - 23.32 26.81 30.31 180
19/1.40 7.0 10.24 14.04 20.47 - 29.25 33.64 38.02 230
19/1.60 8.0 13.37 18.35 26.75 - 38.20 43.93 49.66 300
19/2.00 10.0 20.90 28.65 41.78 50.74 59.69 68.64 77.60 470
19/2.50 12.5 32.65 44.80 65.29 79.28 93.27 107.3 121.3 730
19/3.00 15.0 47.00 64.50 94.00 114.1 134.3 154.5 174.6 1050
19/3.55 17.8 65.80 90.27 131.6 159.9 188.0 216.3 244.5 1470
19/4.00 20.0 83.55 114.6 167.1 203.0 238.7 274.6 310.4 1870
19/4.75 23.8 117.85 161.6 235.7 286.0 336.7 387.2 437.7 2630
