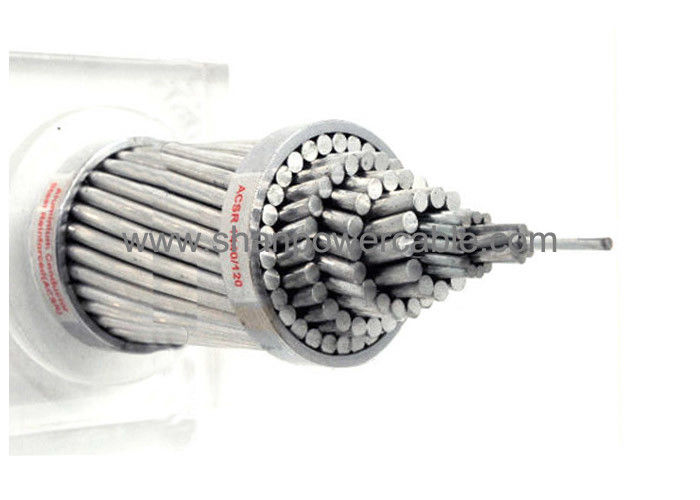

condutor aéreo de 750AWG 1200AWG ACSR, linha aérea condutor
Cabo aéreo ACARIncluir o seguinte código e especificação
Cabo aéreo de liga ACAR amplamente utilizado em linhas de transmissão de energia com vários níveis de tensão, pois apresentam vantagens como alta resistência mecânica, boa condutividade, resistência à corrosão, volume unitário leve, fácil de configurar, resistência a altas temperaturas, estrutura simples, instalação e manutenção convenientes, grande capacidade de transmissão e também são adequados para serem colocados em rios e vales onde existem características geográficas especiais.
Padrão do condutor AAC: GB1179-83, IEC1089-91.
Aplicativos
Adequado para uso em linhas de distribuição de energia ou instalações fixas com tensão nominal de até 0,6/KV interno/externo, fechado em conduíte, em duto subterrâneo onde não estiver sujeito a influências mecânicas dano.
Característica
-- Alta resistência à tensão, peso leve, pequena curvatura
-- Alumínio com superfície dura, anti-extrusão, fácil conexão, construção de alta eficiência
-- Uma boa resistência à fluência
-- Resistente à corrosão, longa vida útil
| Tipo |
Descrição |
Nº de fio |
Área de seção
(mm2)
|
| AAC |
Todo condutor de alumínio |
7~127 |
16~1500 |
| AAAC |
Todos os condutores de liga de alumínio |
7~91 |
17~1300 |
| CAA |
Condutores de Alumínio
Aço Reforçado
|
7~103 |
16~1250 |
| AACSR |
Condutores de liga de alumínio
Aço Reforçado
|
7~103 |
16~1250 |
| ACAR/AW |
Condutores de Alumínio
Liga de alumínio reforçada
|
7~103 |
16~1250 |
| ACSW/S |
Condutores de Alumínio
Fio/cordão de aço revestido de alumínio
|
7~103 |
16~1250 |
| GSW |
Fio de aço galvanizado |
3/2,64~37/4,55 |
16,41~765,99 |
Dados técnicos do condutor ACSR
| BS215 PARTE 2 |
| Código |
Cruzar |
Nº de fios |
Diâmetro do fio |
Diâmetro |
Massa por |
Avaliado |
Máximo |
| nome |
seção |
comprimento da unidade |
força |
Resistência CC |
| |
Al |
Aço |
Total |
Al |
Aço |
Essencial |
Cond. |
|
|
a 20ºC |
| |
mm2 |
mm2 |
mm2 |
Al |
Aço |
milímetros |
milímetros |
milímetros |
milímetros |
kg/km |
kN |
ohm/km |
| VERRUGA |
10.6 |
1,77 |
12.4 |
6 |
1 |
1,5 |
1,5 |
1,5 |
4,5 |
42,8 |
4.14 |
2.7027 |
| ESQUILO |
21 |
3.5 |
24,5 |
6 |
1 |
2.11 |
2.11 |
2.11 |
6,33 |
84,7 |
7,87 |
1.3659 |
| GOFEL |
26.2 |
4,37 |
30,6 |
6 |
1 |
2,36 |
2,36 |
2,36 |
7.08 |
106 |
9,58 |
1.0919 |
| DONINHA |
31,6 |
5.27 |
36,9 |
6 |
1 |
2,59 |
2,59 |
2,59 |
7,77 |
127,6 |
11h38 |
0,9065 |
| RAPOSA |
36,7 |
6.11 |
42,8 |
6 |
1 |
2,79 |
2,79 |
2,79 |
8.37 |
148,1 |
13.21 |
0,7812 |
| FURÃO |
42,4 |
7.07 |
49,5 |
6 |
1 |
3 |
3 |
3 |
9 |
171,2 |
15h27 |
0,6757 |
| COELHO |
52,9 |
8,81 |
61,7 |
6 |
1 |
3,35 |
3,35 |
3,35 |
10.1 |
213,5 |
18h42 |
0,5419 |
| MINIK |
63,1 |
10,5 |
73,6 |
6 |
1 |
3,66 |
3,66 |
3,66 |
11 |
254,9 |
21.67 |
0,454 |
| JARITATACA |
63,2 |
36,9 |
100,1 |
12 |
7 |
2,59 |
2,59 |
7,77 |
13 |
463 |
52,79 |
0,4568 |
| CASTOR |
75 |
12,5 |
87,5 |
6 |
1 |
3,99 |
3,99 |
3,99 |
12 |
302,9 |
25,76 |
0,382 |
| CAVALO |
73,4 |
42,8 |
116,2 |
12 |
7 |
2,79 |
2,79 |
8.37 |
14 |
537,3 |
61,26 |
0,3936 |
| GUAXINIM |
78,8 |
13.1 |
92 |
6 |
1 |
4.09 |
4.09 |
4.09 |
12.3 |
318,3 |
27.06 |
0,3635 |
| LONTRA |
83,9 |
14 |
97,9 |
6 |
1 |
4.22 |
4.22 |
4.22 |
12,7 |
338,8 |
28,81 |
0,3415 |
| GATO |
95,4 |
15,9 |
111,3 |
6 |
1 |
4,5 |
4,5 |
4,5 |
13,5 |
385,3 |
32,76 |
0,3003 |
| LEBRE |
105 |
17,5 |
122,5 |
6 |
1 |
4,72 |
4,72 |
4,72 |
14.2 |
423,8 |
36.04 |
0,273 |
| CACHORRO |
105 |
13.6 |
118,5 |
6 |
7 |
4,72 |
1,57 |
4,71 |
14.2 |
394 |
32,65 |
0,2733 |
| COIOTE |
131,7 |
20.1 |
151,8 |
26 |
7 |
2,54 |
1,91 |
5,73 |
15,9 |
520,7 |
45,86 |
0,2192 |
| PUMA |
131,5 |
7.31 |
138,8 |
18 |
1 |
3.05 |
3.05 |
3.05 |
15.3 |
418,8 |
29,74 |
0,2188 |
| TIGRE |
131,2 |
30,6 |
161,9 |
30 |
7 |
2,36 |
2,36 |
7.08 |
16,5 |
602.2 |
57,87 |
0,2202 |
| LOBO |
158,1 |
36,9 |
194,9 |
30 |
7 |
2,59 |
2,59 |
7,77 |
18.1 |
725,3 |
68,91 |
0,1829 |
| DINGO |
158,7 |
8,81 |
167,5 |
18 |
1 |
3,35 |
3,35 |
3,35 |
16,8 |
505.2 |
35,87 |
0,1814 |
| LINCE |
183,4 |
42,8 |
226,2 |
30 |
7 |
2,79 |
2,79 |
8.37 |
19,5 |
841,6 |
79,97 |
0,1576 |
| CARACAL |
184,2 |
10.2 |
194,5 |
18 |
1 |
3,61 |
3,61 |
3,61 |
18.1 |
586,7 |
40,74 |
0,1562 |
| PANTERA |
212.1 |
49,5 |
261,5 |
30 |
7 |
3 |
3 |
9 |
21 |
973,1 |
92,46 |
0,1363 |
| JAGUAR |
210,6 |
11.7 |
222,3 |
18 |
1 |
3,86 |
3,86 |
3,86 |
19.3 |
670,8 |
46,57 |
0,1366 |
| LEÃO |
238,3 |
55,6 |
293,9 |
30 |
7 |
3.18 |
3.18 |
9,54 |
22.3 |
1093,4 |
100,47 |
0,1213 |
| URSO |
264,4 |
61,7 |
326,1 |
30 |
7 |
3,35 |
3,35 |
10.1 |
23,5 |
1213.4 |
111,5 |
0,1093 |
| CABRA |
324,3 |
75,7 |
400 |
30 |
7 |
3,71 |
3,71 |
11.1 |
26 |
1488,2 |
135,13 |
0,0891 |
| OVELHA |
375,1 |
87,5 |
462,6 |
30 |
7 |
3,99 |
3,99 |
12 |
27,9 |
1721.3 |
156,3 |
0,0771 |
| ANTÍLOPE |
374,1 |
48,5 |
422,6 |
54 |
7 |
2,97 |
2,97 |
8,91 |
26,7 |
1413,8 |
118,88 |
0,0773 |
| BISONTE |
381,7 |
49,5 |
431,2 |
54 |
7 |
3 |
3 |
9 |
27 |
1442,5 |
121,3 |
0,0758 |
| CERVO |
429,6 |
100,2 |
529,8 |
30 |
7 |
4.27 |
4.27 |
12,8 |
29,9 |
1971.4 |
179 |
0,0673 |
| ZEBRA |
428,9 |
55,6 |
484,5 |
54 |
7 |
3.18 |
3.18 |
9,54 |
28,6 |
1620,8 |
131,92 |
0,0674 |
| ALCE |
477,1 |
111,3 |
588,5 |
30 |
7 |
4,5 |
4,5 |
13,5 |
31,5 |
2189,5 |
198,8 |
0,0606 |
| CAMELO |
476 |
61,7 |
537,7 |
54 |
7 |
3,35 |
3,35 |
10.1 |
30.2 |
1798,8 |
146,4 |
0,0608 |
| ALCE |
528,5 |
68,5 |
597 |
54 |
7 |
3,53 |
3,53 |
10.6 |
31,8 |
