Fios de alumínio revestidos de cobre, XLPE isolado CCA
Tipo e dados
0.6/1KV núcleo único
| Secção nominal do condutor |
Espessuras nominais de isolamento (mm) |
Espessura da bainha (mm) |
Diâmetro do cabo
(mm)
|
Peso de referência
(kg/km)
|
20°C Max resistência CC do condutor ((Ω/KM) |
| 1x2.5 |
0.8 |
1.8 |
7.5 |
63 |
10.8 |
| 1x4 |
1.0 |
1.8 |
8.5 |
80 |
6.92 |
| 1x6 |
1.0 |
1.8 |
9.0 |
94 |
4.35 |
| 1x10 |
1.0 |
1.8 |
10.0 |
126 |
2.70 |
| 1x16 |
1.0 |
1.8 |
11.5 |
161 |
1.74 |
| 1x25 |
1.2 |
1.8 |
13.5 |
225 |
1.10 |
| 1x35 |
1.2 |
1.8 |
14.0 |
277 |
0.765 |
| 1x50 |
1.4 |
1.8 |
16.0 |
355 |
0.539 |
| 1x70 |
1.4 |
1.8 |
17.5 |
460 |
0.386 |
| 1x95 |
1.6 |
1.8 |
20.0 |
603 |
0.284 |
| 1x120 |
1.6 |
1.8 |
21.5 |
722 |
0.220 |
| 1x150 |
1.8 |
1.8 |
24.0 |
871 |
0.173 |
| 1x185 |
2.0 |
1.8 |
26.0 |
1065 |
0.141 |
| 1x240 |
2.2 |
2.0 |
30.0 |
1364 |
0.102 |
| 1x300 |
2.4 |
2.2 |
32.0 |
1687 |
0.0843
|
Descrição do produto

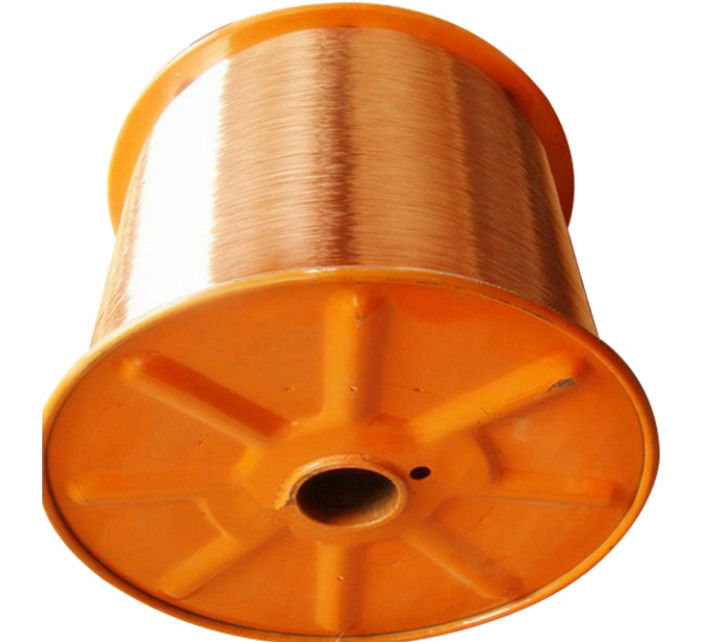

Arame de alumínio revestido de cobre e revestido com tecnologia de fabricação de soldagem, revestimento de cobre de alta qualidade concentricamente na superfície exterior da haste de alumínio ou do fio de aço,e a formação de uma forte ligação metalúrgica entre os átomos entre a camada de cobre e o núcleo, de modo que dois materiais metálicos diferentes combinados em um todo integral, can make as drawing and annealing process as a single metal wire drawing process of copper and aluminum with adjustable proportion to the copper layer volume ratio remained relatively constant constant.
Estrutura do produto:
Condutor de alumínio revestido de cobre
Isolamento XLPE ou PVC
Capa de revestimento em PVC ou poliolefina
Análise das características do produto:
1, DC resistividade: cobre revestido de alumínio fio de cobre linha resistividade maior do que cerca de 1,5 vezes o fio de cobre, os valores femininos são os mesmos, cobre revestido de alumínio fio de cobre fio pesa cerca de 1/2.
2, A utilização de condutor de alumínio revestido de cobre pode ser continuada por muitos anos para atender à corrente na selecção de produtos de fios e cabos, projeto, instalação e outros hábitos,também pressionou os terminais do cabo, permitindo a solda.
3, Resistência AC mais baixa:
4, Leve e baixo custo: em comparação com as mesmas especificações técnicas de cabo de cobre, as economias de custos dos cabos de alumínio de condução revestidos de cobre são superiores a 40%,Cable de condução de alumínio revestido de cobre / composto de cobre economia de custos de mais de 20%.
5, Boa soldabilidade: fio de alumínio revestido de cobre devido à sua superfície revestida com uma camada de cobre concêntrico, com fio de cobre para que tenha a mesma soldabilidade, para facilitar a produção
Classificação
Um é para fins de sinal ou comunicação cabo de alumínio revestido de cobre, e o outro é para alimentação
Nível de tensão
0.6/1KV3.6/6KV8.7/10KV,8.7/15KV12/20KV
18/20KV21/35KV26/35KV
