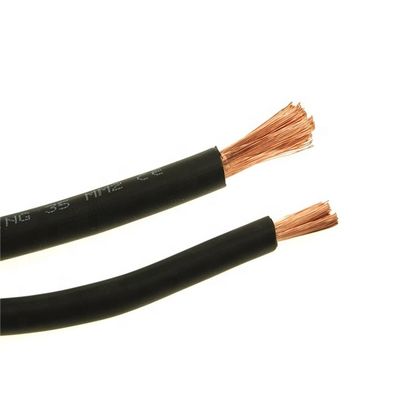

Cabo de solda flexível da borracha de silicone ASTM 400mm2
Descrição do produto
Aplicação
O condutor EPR do cobre de 450/750 V isolou o cabo de borracha usado para dispositivos elétricos, ferramentas elétricas, e vários equipamentos elétricos móveis.
Construção
Condutor: Fio de cobre recozido desencapado flexível ou fio de cobre estanhado
Isolação: Nitrilo-Butadieno-PVC ou material ou EPR de borracha
Bainha: Nitrilo-Butadieno-PVC ou material de borracha ou CSP
Escolha do casaco azul preto, alaranjado, vermelho ou amarelo, único & de dobro isolados.
O milímetro QUADRADO faz sob medida (estilo europeu): 10 milímetros quadrados a 240 milímetros quadrados
O Calibre de diâmetro de fios faz sob medida (estilo norte-americano): Calibre de diâmetro de fios 6 a 500 MCM
Variação da temperatura larga: -55°C a 105°C
Característica
1. tensão avaliado U0/U da poder-frequência: 450/750V, 300/500V e 300/300V.
2. a temperatura de funcionamento permitida máxima do condutor é 60°C.
3. permitiu a mais baixa temperatura de trabalho é -35°C.
4. o cabo de borracha pode ser usado nos lugares contaminados por de óleo mineral e pelo combustível.
5. D>25mm o raio de curvatura mínimo realiza-se sobre 6 vezes do diâmetro do cabo.
O raio de curvatura mínimo de D≤25mmThe realiza-se sobre 4 vezes do diâmetro do cabo. (D-diâmetro do cabo) 2.Characteristics
Especificação
|
Tipo |
Avaliado |
Seção transversal |
No. de |
Aplicações |
|
YQ |
300/300 |
0.3-0.75 |
2-5 |
Usado para o equipamento e ferramentas elétricos portáteis leves |
|
YZ YZW |
300/500 |
1.5-6 |
2-5 |
Usado para o vários equipamento e ferramentas elétricos portáteis |
|
YC |
450/750 |
1.5-120 |
2-5 |
Usado para o vário equipamento elétrico portátil qual |
|
YH |
- |
10-185 |
1 |
Para a soldadura de arco |
Dados técnicos principais
|
Seção nominal área (mm2) |
Não/diâmetro de encalhamento (milímetros) |
Bainha nominal espessura (milímetros) |
Diâmetro total (milímetros) |
Resistência máxima do condutor em 20℃ (Ω/km) |
||
|
Mínimo. |
Máximo. |
Sem estanhado |
Com estanhado |
|||
|
10 |
322/0.20 |
1,8 |
7,5 |
9,7 |
1,91 |
1,95 |
|
16 |
513/0.20 |
2,0 |
9,2 |
11,5 |
1,16 |
1,19 |
|
25 |
798/0.20 |
2,0 |
10,5 |
13,0 |
0,758 |
0,780 |
|
35 |
1121/0.20 |
2,0 |
11,5 |
14,5 |
0,536 |
0,552 |
|
50 |
1596/0.20 |
2,2 |
13,5 |
17,0 |
0,379 |
0,390 |
|
70 |
2214/0.20 |
2,4 |
15,0 |
19,5 |
0,268 |
0,276 |
|
95 |
2297/0.20 |
2,6 |
17,0 |
22,0 |
0,198 |
0,204 |
|
120 |
1702/0.30 |
2,8 |
19,0 |
24,0 |
0,161 |
0,164 |
|
150 |
2135/0.30 |
3,0 |
21,0 |
27,0 |
0,129 |
0,132 |
|
185 |
1443/0.40 |
3,2 |
22,0 |
29,0 |
0,106 |
0,108 |
|
240 |
1908/0.40 |
3,8 |
25,0 |
35,0 |
0,0801 |
0,0817 |
Nome modelo do cabo de borracha
|
Código de HAR |
IEC |
Descrição |
Tensão Projeto |
Núcleos |
|
H05RR-F |
60245IEC 53 (YZ) /YZ |
Cabo revestido de borracha ordinário |
300/500V |
2~5 |
|
H05RN-F |
IEC 60245 57 (YZW) /YZW |
Polychloroprene ordinário ou |
300/500V |
2~5 |
|
H07RN-F |
60245 IEC 66 (YCW) /YC |
Equivalente pesado do orother do polychloroprene |
450/750V |
3+1/3+2/4+1 |
|
H01N2-D |
60245 IEC 81 (YH) |
Cabo revestido de borracha do elétrodo da arco-soldadura |
100/100V |
10-120 |
|
60245 |
polychloroprene ou o outro equivalente sintético |
100/100V |
10-120 |
Pacote
Embalagem no carretel plástico, carretel de papel, cilindro de madeira, cilindro de madeira de aço ou como a exigência de cliente.
