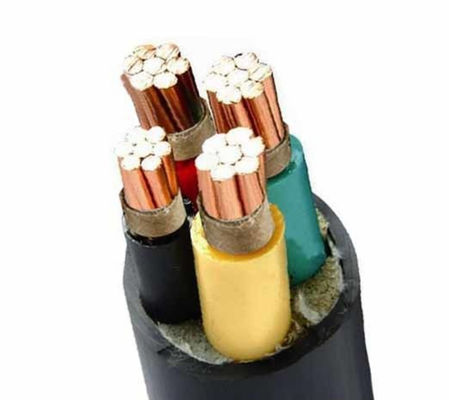

Cabo à prova de fogo 1kV XLPE
Campo de aplicação
Esses cabos são usados para fornecimento de energia em sistemas de instalação de baixa tensão e são adequados para instalação em ambientes internos e externos, dutos de cabos, subterrâneos, estações de energia e troca, distribuição local de energia e plantas industriais sem danos mecânicos.
construção
1. Condutor
O condutor deve ser Classe 1 ou Classe 2 de cobre recozido comum ou revestido de metal ou alumínio liso ou liga de alumínio, ou Classe 5 de cobre comum ou revestido de metal de acordo com IEC 60228
2. Isolamento
O material e a espessura do XLPE devem atender aos requisitos da IEC 60502 ou BS 5467, podendo funcionar continuamente a 90°C.
3. Montagem/tampa interna
A tampa interna pode ser comprimida ou retificada. Para cabos com núcleos redondos, exceto para cabos com mais de cinco núcleos, a utilização de revestimentos internos sobrepostos só é permitida quando o espaço entre os núcleos estiver substancialmente preenchido. Antes de aplicar a camada de cobertura interna extrudada, é permitido utilizar um adesivo adequado. O material deve ser compatível com o material isolante, e o material utilizado para cobertura interna e camada de enchimento deve ser adequado à temperatura de trabalho do cabo e compatível com o material isolante; para cabos sem halogênio, o revestimento interno e a camada de enchimento também devem ser compostos sem halogênio.
4. Armadura
De acordo com a IEC 60502-1, fio de alumínio/aço galvanizado/aço é enrolado em espiral na tampa interna, e fita dupla de alumínio/aço e fio de cobre/cobre estanhado também podem ser fabricados de acordo com os requisitos.
| Nº núcleos x |
Isolamento |
Nominal |
Ø externo |
peso |
Avaliações atuais no ar 30℃ |
Avaliações atuais enterradas 20℃ |
resistência máxima DC em 20℃ |
| seção transversal. |
grossura |
Bainha |
aprox. |
aprox. |
| |
|
grossura |
|
|
| mm² |
milímetros |
milímetros |
milímetros |
kg/km |
UM |
UM |
Ω/km |
| 4×4 |
1 |
1,8 |
14,9 |
339 |
30 |
38 |
4,61 |
| 4x6 |
1 |
1,8 |
16.1 |
436 |
38 |
48 |
3.08 |
| 4x10 |
1 |
1,8 |
19.3 |
669 |
53 |
66 |
1,83 |
| 4x16 |
1 |
1,8 |
21.8 |
953 |
70 |
86 |
1,15 |
| 4x25 |
1.2 |
1,8 |
26 |
1374 |
94 |
112 |
0,73 |
| 4×35 |
1.2 |
1,8 |
28,7 |
1810 |
116 |
135 |
0,52 |
| 4×50 |
1.4 |
1,9 |
29,5 |
2312 |
139 |
161 |
0,39 |
| 4x70 |
1.4 |
2.1 |
33 |
3105 |
177 |
202 |
0,27 |
| 4x95 |
1.6 |
2.2 |
38,1 |
4179 |
217 |
240 |
0,19 |
| 4x120 |
1.6 |
2.4 |
41.1 |
5185 |
254 |
274 |
0,15 |
| 4×150 |
1,8 |
2,5 |
45,8 |
6414 |
294 |
309 |
0,12 |
| 4×185 |
2 |
2.7 |
50,5 |
7901 |
337 |
346 |
0,1 |
| 4×240 |
2.2 |
2.9 |
55,7 |
10249 |
401 |
403 |
0,08 |
| 4×300 |
2.4 |
3.1 |
63,4 |
13365 |
470 |
459 |
0,06 |
Existem 3 graus de proteção contra incêndio para escolher
O grau A é o grau mais alto de retardante de chama. Ou seja, o material isolante utilizado no cabo, a corda de enchimento, a fita/camada de fixação (almofada interna) e o material da bainha são todos materiais retardadores de chama.
Exceto os materiais isolantes, todos os outros materiais da Classe B são materiais retardadores de chama.
Grau C apenas o material da bainha é retardador de chama
O cabo NH (cabo resistente ao fogo) é um cabo construído com uma camada de fita de mica. Mesmo que a pele plástica esteja queimada, a camada refratária não causará curto-circuito. Ao fazer a fiação, corte a camada refratária da linha.
Os cabos LSZH, LSOH, LS0H, LSFH ou OHLS (cabos com baixo teor de fumaça e zero halogênio) são cabos isolados ou com bainha externa feitos de materiais sem halogênio com baixo teor de fumaça, que ajudam a reduzir gases tóxicos e corrosivos gerados durante o processo de combustão.
Cabos anti-cupins são cabos feitos misturando materiais isolantes ou bainhas externas com certos materiais para evitar que cupins mordam os cabos.
