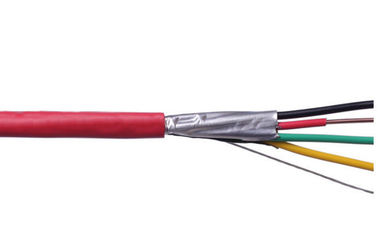

cabo fireresistant do PVC 4×4mm2
Campo da aplicação
Estes cabos são usados para a fonte de alimentação nos sistemas de baixa voltagem da instalação e são apropriados para a instalação em canais internos e exteriores, de cabo, em subterrâneo, em estações do poder e de troca, na distribuição local da energia, e em plantas industriais sem dano mecânico.
construção
1. Condutor
O condutor será a classe 1 ou a classe 2 de ordinário ou metal revestiu o cobre recozido ou alumínio liso ou a liga de alumínio, ou classe 5 de cobre revestido ordinário ou do metal de acordo com IEC 60228
2. Isolação
O material e a espessura de XLPE devem cumprir as exigências de IEC 60502 ou de BS 5467, e podem trabalhar continuamente em 90°C.
3. Conjunto/tampa interna
A tampa interna pode ser espremida ou moído. Para cabos com núcleos redondos, à exceção dos cabos com mais de cinco núcleos, o uso de sobrepor cobertas internas é permitido somente quando a diferença entre os núcleos foi enchida substancialmente. Antes de aplicar a camada expulsa da tampa interna, é permitido usar um esparadrapo apropriado. O material deve ser compatível com o material de isolamento, e o material usado para a coberta interna e a camada de enchimento deve ser apropriado para a temperatura de trabalho do cabo e compatível com o material de isolamento; para cabos halogênio-livres, a coberta e a camada de enchimento internas devem igualmente ser compostos halogênio-livres.
4. Armadura
De acordo com fio de aço/de aço de alumínio/galvanizado do IEC 60502-1, é espiralmente - a ferida na tampa interna, e fita de alumínio/de aço dobro e fio de cobre de cobre/estanhado podem igualmente ser fabricados de acordo com exigências.
| No.cores x | Isolação | Substantivo | Ø exterior | peso | Avaliações atuais no℃ do ar 30 | As avaliações atuais enterraram o℃ 20 | resistência máxima da C.C. no℃ 20 |
| cruz-segundo. | espessura | Bainha | aproximadamente. | aproximadamente. | |||
| espessura | |||||||
| milímetro do ² | milímetro | milímetro | milímetro | quilograma/quilômetro | Ω/km | ||
| 4×4 | 1 | 1,8 | 14,9 | 339 | 30 | 38 | 4,61 |
| 4×6 | 1 | 1,8 | 16,1 | 436 | 38 | 48 | 3,08 |
| 4×10 | 1 | 1,8 | 19,3 | 669 | 53 | 66 | 1,83 |
| 4×16 | 1 | 1,8 | 21,8 | 953 | 70 | 86 | 1,15 |
| 4×25 | 1,2 | 1,8 | 26 | 1374 | 94 | 112 | 0,73 |
| 4×35 | 1,2 | 1,8 | 28,7 | 1810 | 116 | 135 | 0,52 |
| 4×50 | 1,4 | 1,9 | 29,5 | 2312 | 139 | 161 | 0,39 |
| 4×70 | 1,4 | 2,1 | 33 | 3105 | 177 | 202 | 0,27 |
| 4×95 | 1,6 | 2,2 | 38,1 | 4179 | 217 | 240 | 0,19 |
| 4×120 | 1,6 | 2,4 | 41,1 | 5185 | 254 | 274 | 0,15 |
| 4×150 | 1,8 | 2,5 | 45,8 | 6414 | 294 | 309 | 0,12 |
| 4×185 | 2 | 2,7 | 50,5 | 7901 | 337 | 346 | 0,1 |
| 4×240 | 2,2 | 2,9 | 55,7 | 10249 | 401 | 403 | 0,08 |
| 4×300 | 2,4 | 3,1 | 63,4 | 13365 | 470 | 459 | 0,06 |
Há 3 categorias da proteção contra incêndios a escolher de
A categoria A é a chama a mais alta - categoria retardadora. Isto é, o material de isolamento usado no cabo, a corda de enchimento, (a fita de fechamento da almofada interna)/camada e o material da bainha são toda a chama - materiais retardadores.
À exceção dos materiais de isolamento, todos materiais restantes da classe B são chama - materiais retardadores.
A categoria de C somente o material da bainha é chama - retardador
O cabo do NH (cabo fireresistant) é um cabo construído com uma camada de fita de mica. Mesmo se a pele plástica é queimada, a camada refratária não causará procura um caminho mais curto. Ao prender, elimine a camada refratária da linha.
Os cabos de LSZH, de LSOH, de LS0H, de LSFH ou de OHLS (cabos do zero-halogênio do baixo-fumo) são isolados ou os cabos revestidos exteriores são feitos dos materiais halogênio-livres do baixo-fumo, que ajudam a reduzir os gás tóxicos e corrosivos gerados durante o processo da combustão.
os cabos da Anti-térmita são cabos feitos misturando materiais de isolamento ou bainhas exteriores com determinados materiais para impedir que as térmitas mordam os cabos.
