O PVC de cobre do núcleo isolou o cabo flexível
Nós somos ficados situados entre os fabricantes famosos do fio do PVC em China. Os cabos do PVC da baixa tensão e o PVC isolaram cabos que nós fornecemos somos projetados e fabricados por peritos. Todos nossos cabos do PVC encontram as especificações exigidas da indústria. Além, o PVC isolou cabos é feito dos maestros de alumínio e de cobre, que cumprem com os vários standard internacionais. Além, nossos cabos do PVC são reconhecidos conduzindo empresas de consultoria elétricas.
Aplicação
Os fios de cobre recozidos com isolação do PVC são apropriados para aparelhos eletrodomésticos de conexão, ferramentas elétricas pequenas, instrumentos e o equipamento de iluminação elétrico, e são amplamente utilizados como conectores para motoristas, iluminação, o equipamento elétrico, os instrumentos e o equipamento de telecomunicações.
Parâmetros técnicos:
| Seção transversal | Condutor | Maestro Screen | Isolação | Tela de isolação | Tela metálica | Bainha interna | Armadura | Camada da tela não. | Bainha exterior | Diâmetro total | Cabo de cobre | Cabo de alumínio |
| mm2 | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | kg/km | kg/km | |
| 50 | 8,4 | 0,8 | 10,5 | 0,8 | 0,1 | 2,0 | 0,8 | 2 | 4 | 86 | 8906 | 7997 |
| 70 | 10 | 0,8 | 10,5 | 0,8 | 0,1 | 2,1 | 0,8 | 2 | 4 | 90 | 9944 | 8671 |
| 95 | 11,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,1 | 0,8 | 2 | 4 | 94 | 11112 | 9375 |
| 120 | 13 | 0,8 | 10,5 | 0,8 | 0,1 | 2,2 | 0,8 | 2 | 4 | 97 | 12253 | 10059 |
| 150 | 14,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,3 | 0,8 | 2 | 4 | 101 | 13557 | 10800 |
| 185 | 16,2 | 0,8 | 10,5 | 0,8 | 0,1 | 2,3 | 0,8 | 2 | 4 | 105 | 15059 | 11645 |
| 240 | 18,4 | 0,8 | 10,5 | 0,8 | 0,1 | 2,4 | 0,8 | 2 | 4 | 110 | 17249 | 12837 |
| 300 | 20,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,5 | 0,8 | 2 | 5 | 115 | 19603 | 14061 |
| 400 | 23,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,6 | 0,8 | 2 | 5 | 122 | 23151 | 15874 |
| 500 | 26,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,8 | 0,8 | 2 | 5 | 129 | 27045 | 17807 |
Detalhes da construção
condutor
O condutor é feito da categoria eletrolítica de alumínio/cobre, na linha de É: 8130: 1984 classe 1 e padrões da classe 2
Isolação (É: 5831-1984)
Tipo A do PVC: Isolação geral para cabos fixos da instalação.
Tipo C do PVC: Isolação (hora) resistente ao calor.
Reconhecimento do núcleo
O fio do núcleo é identificado pelas seguintes cores diferentes:
Único núcleo: vermelho, amarelo, azul, preto ou alguma cor de acordo com exigências de cliente

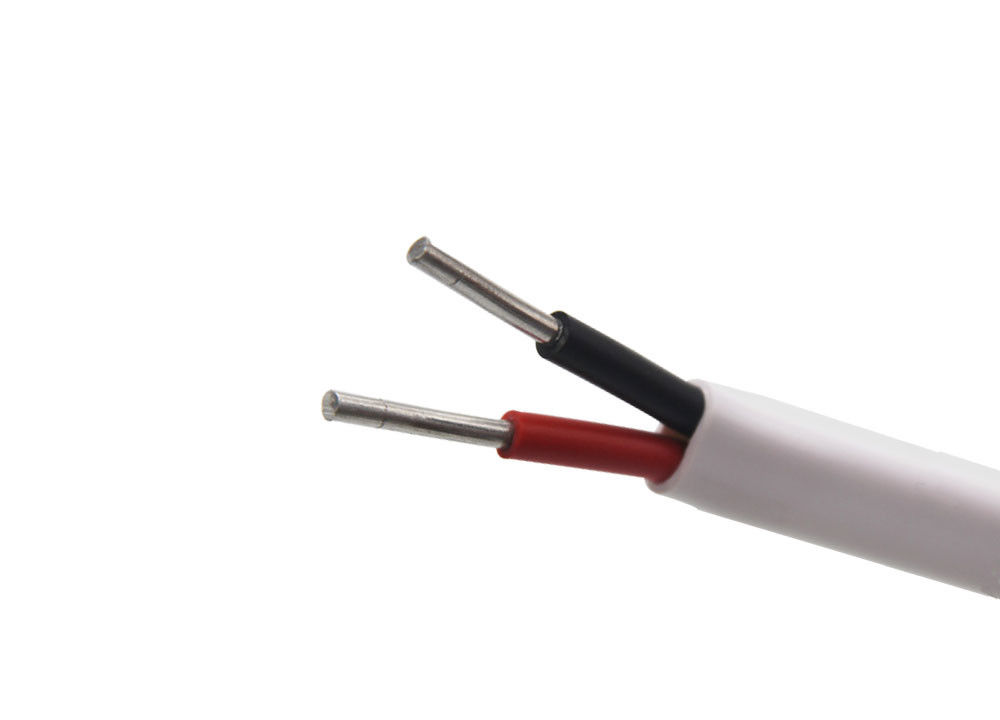

Dois núcleos: vermelho e preto
Três núcleos: vermelho, amarelo e azul
Três e meios núcleos: núcleos neutros vermelhos, amarelos, azuis e pretos.
Núcleo do quadrilátero: vermelho, amarelo, azul e preto
cabo do Cinco-núcleo: vermelho, amarelo, azul, preto e cinzento.
Seis núcleos e acima: os dois núcleos adjacentes (contagem e sentido) em cada camada são azuis e amarelos, e o resto é cinzento. Mesma sequência que acima, e impressão indelével de números do núcleo, ou todos os núcleos da mesma cor têm uma cor numerada indelével do contraste em cada núcleo. Outras cores concordaram com os compradores e os fabricantes, com códigos digitais.
disposição
De acordo com o esquema de cores acima, empilhe os fios do núcleo com fios à direita apropriados.
Bainha interna
De acordo com o acordo entre o fornecedor e o comprador usar materiais termoplásticos, o núcleo laminado é fornecido pelo envolvimento ou pela extrusão. O material usado deve ser compatível com a avaliação da temperatura do cabo do PVC.
Armadura
A armadura é fornecida na bainha interna para impedir dano mecânico. A armadura usa geralmente o fio de aço galvanizado ou a correia de aço. A armadura deve ser corretamente canhota na bainha interna. A cobertura mínima da armadura deve ser 90%. Nos cabos do único-núcleo usados em sistemas da C.A., os fios de alumínio duros não-magnéticos devem ser usados armoring. Se o diâmetro da bainha interna não excede 13 milímetros (maior de 13 milímetros), o fio de aço redondo está usado. Use a armadura de aço lisa da fita. Os tamanhos diferentes de fios redondos podem igualmente ser fornecidos de acordo com exigências específicas.
Revestimento de PVC
A bainha exterior deve ser revestida na bainha interna ou nos núcleos empilhados. Se uma bainha exterior é fornecida no núcleo laminado, a espessura média da bainha exterior deve ser a soma da espessura nominal da bainha exterior e a espessura mínima da bainha interna especificou ESTÁ dentro: 1554 (Part-1) - 1988 a bainha especificada no padrão.
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
