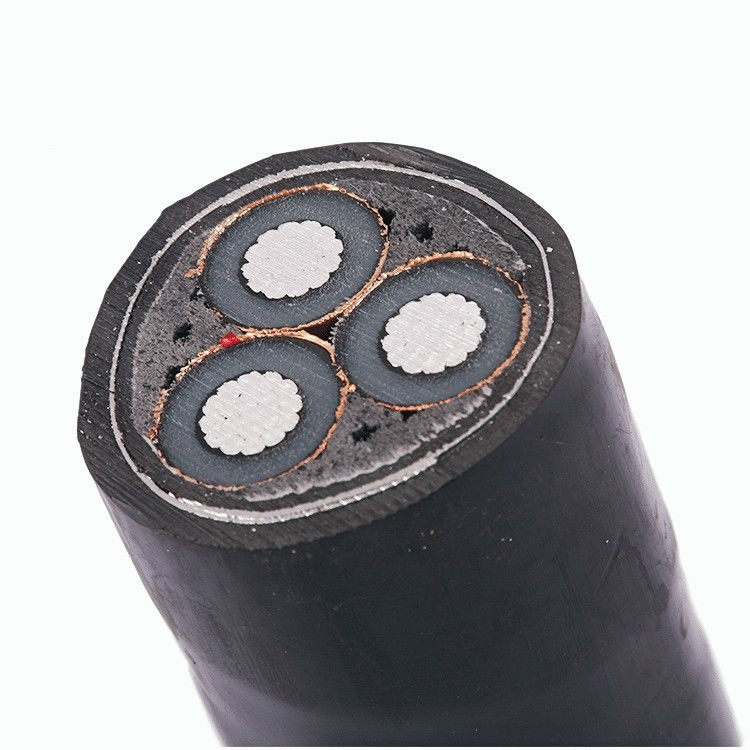

Cabo distribuidor de corrente médio da tensão do cabo distribuidor de corrente do Pvc
Aplicação do cabo isolado do PVC:
Usado em sistemas da transmissão de energia e de distribuição de 35kV e abaixo.
Usado geralmente na energia elétrica, na construção, na mineração, na metalurgia, no petroquímico e nos outros campos
Completamente para substituir cabos distribuidores de corrente papel-isolados óleo-impregnados e para executar comunicações parciais da substituição
O PVC isolou o cabo distribuidor de corrente
O fio isolado do polietileno ligado/cloreto polyvinyl cobre a série do produto de fio, e sua temperatura de trabalho é
Varia de acordo com o material de isolação, principalmente 70 graus e 90 graus de temperatura.
De acordo com o tipo do condutor, incluir o PVC/XLPE do condutor contínuo isolou fios,
O PVC vertical/XLPE isolou os fios, PVC/XLPE isolou fios de cores diferentes.
De acordo com sua forma, inclui fios lisos de cores diferentes, fios redondos, etc.
Codificado de acordo com seu número do núcleo, incluindo o fio do único-núcleo, o fio do multi-núcleo e outras cores diferentes.
Parâmetros técnicos:
| Seção transversal |
Condutor |
Maestro Screen |
Isolação |
Tela de isolação |
Tela metálica |
Bainha interna |
Armadura |
Camada da tela não. |
Bainha exterior |
Diâmetro total |
Cabo de cobre |
Cabo de alumínio |
| mm2 |
milímetro |
milímetro |
milímetro |
milímetro |
milímetro |
milímetro |
milímetro |
|
milímetro |
milímetro |
kg/km |
kg/km |
| 50 |
8,4 |
0,8 |
10,5 |
0,8 |
0,1 |
2,0 |
0,8 |
2 |
4 |
86 |
8906 |
7997 |
| 70 |
10 |
0,8 |
10,5 |
0,8 |
0,1 |
2,1 |
0,8 |
2 |
4 |
90 |
9944 |
8671 |
| 95 |
11,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,1 |
0,8 |
2 |
4 |
94 |
11112 |
9375 |
| 120 |
13 |
0,8 |
10,5 |
0,8 |
0,1 |
2,2 |
0,8 |
2 |
4 |
97 |
12253 |
10059 |
| 150 |
14,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,3 |
0,8 |
2 |
4 |
101 |
13557 |
10800 |
| 185 |
16,2 |
0,8 |
10,5 |
0,8 |
0,1 |
2,3 |
0,8 |
2 |
4 |
105 |
15059 |
11645 |
| 240 |
18,4 |
0,8 |
10,5 |
0,8 |
0,1 |
2,4 |
0,8 |
2 |
4 |
110 |
17249 |
12837 |
| 300 |
20,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,5 |
0,8 |
2 |
5 |
115 |
19603 |
14061 |
| 400 |
23,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,6 |
0,8 |
2 |
5 |
122 |
23151 |
15874 |
| 500 |
26,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,8 |
0,8 |
2 |
5 |
129 |
27045 |
17807 |
Função do uso:
1. Tensão avaliado: UO/U: 26/35kV, 21/35kV, 12/20 de quilovolt (24 quilovolts), 8,7/10kV, 8,7/15kV, 6/6kV, 6/10kV.
2. Número de núcleos: único núcleo, núcleo triplo.
3. O máximo - a temperatura de trabalho permissível do condutor para o trabalho a longo prazo é 90oC. No procurar um caminho mais curto o estado (a duração a mais longa não excede 5 segundos). A temperatura máxima do condutor não excede 250.
4. A resistência da C.C. do condutor cumpre as exigências de GB/T3956-1997.
5. A temperatura ambiental não deve ser mais baixa de 0 ao colocar. Se não, deve ser pré-aquecida.
6. Não há nenhum limite horizontal da gota ao colocar cabos. O raio de curvatura do cabo sensível do três-núcleo não deve ser menos de 12 vezes o diâmetro exterior do cabo.
7. Teste de trabalho da tensão da frequência:
Para cabos com o UO de 3.6kV ou para abaixar: 2.5Uo + 2kV/5min sem punctura.
Para cabos com o UO de 3.6kv~18kV: 3.5Uo/5min sem punctura.
Para cabos com o UO de 21kV e de 26 quilovolts: 2.5Uo/30min, nenhuma punctura.
8. Teste parcial da descarga: A capacidade da descarga do cabo em 1.73Uo não deve exceder 10pC.
