Cabo isolado mineral flexível da baixa série do fumo BTTZ

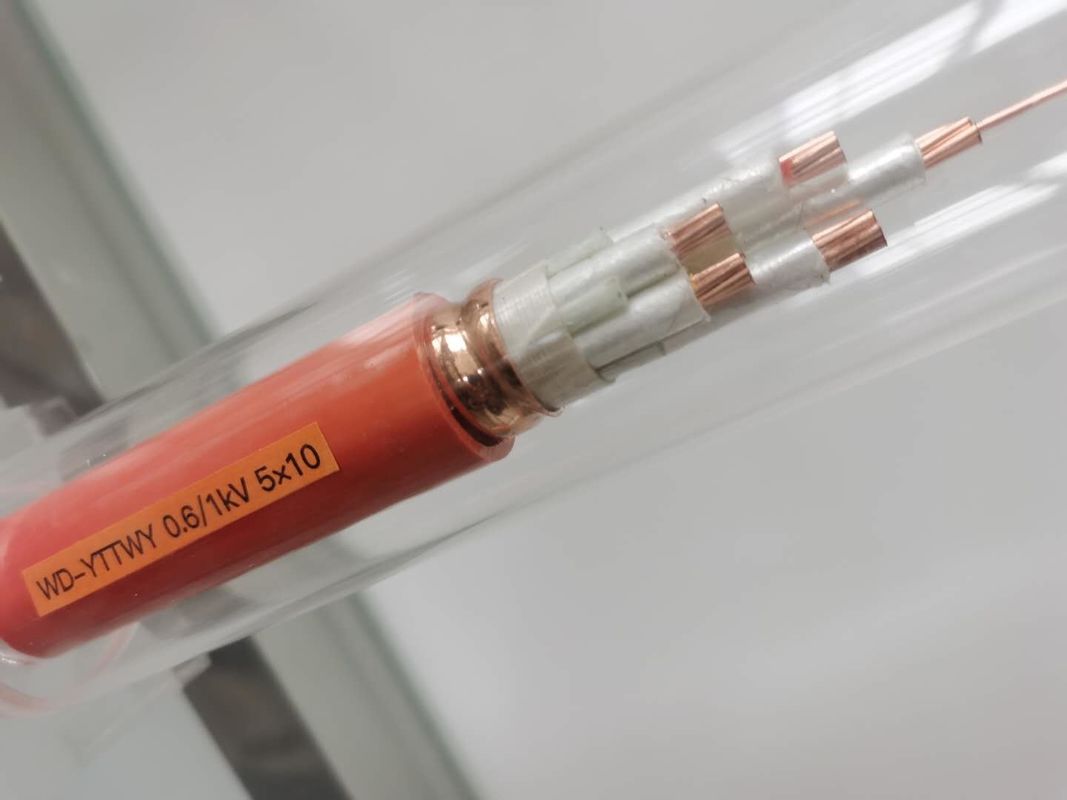

Estrutura do cabo à prova de fogo flexível
1. Condutor de cabo: é composto de fios de cobre encalhados, com a propriedade flexural favorável
2. camada da isolação: adota materiais de isolamento inorgánicos resistentes de alta temperatura
3. bainha de cobre: materiais de cobre, com fazer à máquina especial, com propriedade flexural favorável. usado como o fio do PE.
4. bainha exterior: é feita de materiais plásticos da não-toxicidade do baixo-fumo, com proteção de corrosão favorável.
| Substantivo Cruz seção |
Exterior Diâmetro aproximadamente. |
Peso do cabo aproximadamente. | Queda de tensão | Mini dobra raio |
|
| Fase monofásica | Trifásico | ||||
| mm2 | milímetro | kg/km | V/A.km | V/A.km | milímetro |
| 3 x 1,5 | 10,7 | 273,3 | 30,8 | 26,7 | 160,5 |
| 3 x 2,5 | 11,6 | 319,4 | 18,9 | 16,4 | 174,0 |
| 3 x 4 | 12,5 | 398,3 | 11,8 | 10,2 | 187,5 |
| 3 x 6 | 13,7 | 479,9 | 7,9 | 6,81 | 205,5 |
| 3 x 10 | 17,3 | 636,1 | 4,7 | 4,05 | 259,5 |
| 3 x 16 | 19,5 | 846,8 | 2,94 | 2,55 | 292,5 |
| 3 X.25 | 22,3 | 1.192,9 | 1,87 | 1,62 | 334,5 |
| 3 x 35 | 25,2 | 1.518,8 | 1,35 | 1,17 | 378,0 |
| 3 x 50 | 28,6 | 1.950,5 | 1,01 | 0,87 | 429,0 |
| 3 x 70 | 32,7 | 2.629,9 | 0,71 | 0,61 | 490,5 |
| 3 x 95 | 37,1 | 3.588,8 | 0,52 | 0,454 | 556,5 |
| 3 x 120 | 40,9 | 4.379,3 | 0,43 | 0,371 | 613,5 |
| 3 x 150 | 45,5 | 5.284,9 | 0,36 | 0,313 | 682,5 |
De acordo com padrões nacionais, o fio fireresistant e o cabo: teste característico do método do teste de fogo, de acordo com GB12666. 6 a classe A, queimadura no fogo com temperatura 950℃ da chama aplica a tensão de 750V entre a fase e a fase e entre a fase e a bainha exterior deve poder suportar para 90min sem divisão.
A classe B, bolo no fogo com ° C da temperatura 750-800 da chama, aplica a tensão de 750V entre a fase e a fase e entre a fase e a bainha deve poder suportar para o minuto 90 sem divisão.
De acordo com o BS6378, o cabo à prova de fogo flexível satisfaz as seguintes exigências:
Classifique 650 um ℃ 3h
℃ 3h da classe B 750
℃ 3h da classe C 950
℃ 20min da classe S 950
Tensão avaliado: 0.6/1kV
Tensão de trabalho Rated: carga clara 500V, carga pesada 750V;
Corrente avaliado: único núcleo 25-1800 A; multi-núcleo 16-500A
Resistência de isolação: resistance≥ 1000MΩ da isolação pelo quilômetro. comprimento do cabo menos de 100m, a seguir o ≥ 10000 MΩ da resistência de isolação
A frequência de poder suporta a tensão: aplique a tensão de 2000V e 2500 V entre a fase e a bainha de cobre dos cabos de 500V e o 750V respectivamente, devem poder suportar para o minuto 15 sem ser dividida.
