O metal pesado revestiu o cabo isolado mineral

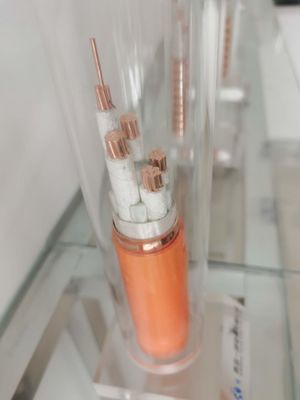

Estrutura do cabo à prova de fogo flexível
1. Condutor de cabo: é composto de fios de cobre encalhados, com a propriedade flexural favorável
2. Camada da isolação: adota materiais de isolamento inorgánicos resistentes de alta temperatura
3. Bainha de cobre: materiais de cobre, com fazer à máquina especial, com propriedade flexural favorável. usado como o fio do PE.
4. Bainha exterior: é feita de materiais plásticos da não-toxicidade do baixo-fumo, com proteção de corrosão favorável.
Substantivo Cruz seção |
Exterior Diâmetro aproximadamente. |
Peso do cabo aproximadamente. | Queda de tensão | Mini dobra raio |
|
Fase monofásica | Trifásico | ||||
mm2 | milímetro | kg/km | V/A.km | V/A.km | milímetro |
3 x 1,5 | 10,7 | 273,3 | 30,8 | 26,7 | 160,5 |
3 x 2,5 | 11,6 | 319,4 | 18,9 | 16,4 | 174,0 |
3 x 4 | 12,5 | 398,3 | 11,8 | 10,2 | 187,5 |
3 x 6 | 13,7 | 479,9 | 7,9 | 6,81 | 205,5 |
3 x 10 | 17,3 | 636,1 | 4,7 | 4,05 | 259,5 |
3 x 16 | 19,5 | 846,8 | 2,94 | 2,55 | 292,5 |
3 X.25 | 22,3 | 1.192,9 | 1,87 | 1,62 | 334,5 |
3 x 35 | 25,2 | 1.518,8 | 1,35 | 1,17 | 378,0 |
3 x 50 | 28,6 | 1.950,5 | 1,01 | 0,87 | 429,0 |
3 x 70 | 32,7 | 2.629,9 | 0,71 | 0,61 | 490,5 |
3 x 95 | 37,1 | 3.588,8 | 0,52 | 0,454 | 556,5 |
3 x 120 | 40,9 | 4.379,3 | 0,43 | 0,371 | 613,5 |
Modelo do cabo à prova de fogo flexível
YTTW
Y: símbolo da série
T: Condutor do tanoeiro
T: Bainha de cobre
W: Isolação inorgánica
De acordo com padrões nacionais, o fio fireresistant e o cabo: teste característico do método do teste de fogo, de acordo com GB12666. 6 a classe A, queimadura no fogo com temperatura 950℃ da chama aplica a tensão de 750V entre a fase e a fase e entre a fase e a bainha exterior deve poder suportar para 90min sem divisão.
A classe B, bolo no fogo com ° C da temperatura 750-800 da chama, aplica a tensão de 750V entre a fase e a fase e entre a fase e a bainha deve poder suportar para o minuto 90 sem divisão.
2. De acordo com o BS6378, o cabo à prova de fogo flexível satisfaz as seguintes exigências:
Classifique 650 um ℃ 3h
℃ 3h da classe B 750
℃ 3h da classe C 950
℃ 20min da classe S 950
1. A propriedade à prova de fogo excelente, a avaliação à prova de fogo satisfaz não somente o GB1266.6 padrão nacional: o minuto do ℃ 90 da categoria A 950, cabana igualmente encontra as BS padrão BRITÂNICAS 187-1994: Classe um 650℃ 3h: classe B 750℃ 3h; o ℃ 3h da classe C 950 entrementes, igualmente pode suportar a pulverização da água ou a greve mecânica;
2. Comprimento contínuo longo: o comprimento pode satisfazer a procura do comprimento para a fonte de alimentação apesar do único-núcleo ou do cabo do multi-núcleo, e o comprimento contínuo de cada cabo pode ser contanto que M. 1000.
3. A grande área de seção transversal, área secional do cabo do único-núcleo alcança 630mm2 e aquela do cabo do multi-núcleo alcança 70 mm2.
4. A propriedade da flexibilidade, o cabo pode ser sem fôlego no reeI do cabo com o raio de curvatura 6-10D, (D é o diâmetro exterior do cabo):
5. Não-toxicidade sem fumo ao queimar-se, adota materiais inorgánicos (materiais não-inflamáveis) para a isolação que sua queimadura não produziria nenhum gás prejudicial ou secundário
poluição é um produto da proteção ambiental;
6. A capacidade de sobrecarga alta, o cabo é não somente alta na capacidade de carga atual, mas igualmente tem a grande capacidade de sobrecarga. De acordo com as exigências prendendo, a temperatura do ás da ressaca do cabo é geralmente o ℃ 70 se não será tocada nem não contactará com materiais de construção que inflamáveis a temperatura da bainha de cabo pode ser aumentar ao ℃ 105. Ao vir através da sobrecarga, a temperatura de trabalho a longo prazo do cabo à prova de fogo pode alcançar o ℃ 250;
7. A propriedade da prova de corrosão, à prova de fogo isolado orgânico exige o tubo plástico ou o tubo ou o tubo do ferro às vezes, o tubo plástico é responsável deteriorar-se e passar o tubo tem tendência a para oxidar ou corroer-se, mas o cabo à prova de fogo tem a bainha de cobre e o tubo é supérfluo, além disso, a bainha de cobre tem a resistência de corrosão favorável.
8. Livre da interferência eletromagnética ao prender no mesmo eixo vertical com fio de informação e fio do controle devido à proteção da bainha de cobre o cabo à prova de fogo não interferiria fios ou cabos os únicos e do controle;
9. Instrumento de Tinguishing normalmente na chama, reduz dano de fogo, extinguindo o instrumento normalmente na chama, ele reduz dano de fogo. Além disso, é seguro para a segurança dos pessoais, como sua bainha de cobre é um tipo do bom condutor, é o melhor fio enterrado do PE e cobre o cabo inteiro, a vida de até 100 anos;
10. Vida útil longa, resistência de alta temperatura e resistência da degradação do material isolado inorgánico sua vida útil é muitas vezes daquela de cabos isolados orgânicos, sob condições de trabalho normais, sua vida útil pode ser contanto que isso das construções;
11. O transporte e o empacotamento dos cabos à prova de fogo flexíveis que incluem fittinos da instalação são simples quase o mesmos que aquele de cabos gerais;
12. A eficiência econômica, favoráveis devido aos processos de manufatura avançados e ao custo total da instalação simples do cabo à prova de fogo flexível são muito iower do que aquela do cabo isolado mineral sob as mesmas circunstâncias.
Características elétricas do cabo à prova de fogo flexível
